1. Anbauvorrichtungsrohr
22. Verstellen Sie die Motorbefestigungshalterung
so, dass sie eng an der Anbauvorrichtung anliegt.
Ziehen Sie die zwei Schrauben ganz fest, mit
denen die Motorbefestigungshalterungen an der
Motorbefestigungsplatte befestigt sind
23. Prüfen Sie, ob die Motorbefestigungsplatte nivelliert
ist, und ziehen Sie die zwei Schrauben (1/2" x 5") durch
die unteren Löcher der Motorbefestigungshalterung
ganz fest.
24. Stellen Sie die Batterie auf das Batteriefach; die Pole
sollten an der in
Bild 8
25. Setzen Sie die Batteriebefestigung auf die Batterie
8).
26. Halten Sie die Batteriebefestigungsriemen um die
Unterseite des Anbauvorrichtungrohrs
27. Stecken Sie an der rechten Seite eine Batterieschraube
durch die Scheibe, das Batteriebefestigungsband, die
Motorbefestigungsplatte und das Batteriefach und
halten sie fest. Setzen Sie eine Bundmutter lose auf
(Bild
8).
Hinweis: Stellen Sie sicher, dass die Schrauben von
unten eingesetzt sind.
28. Stecken Sie an der linken Seite eine Batterieschraube
durch die Scheibe, das Batteriebefestigungsband, die
Motorbefestigungsplatte, das Batteriefach und das
Batterieschraubenrohr und halten sie fest. Setzen Sie
eine Bundmutter lose auf
29. Stellen Sie sicher, dass alle Teile mittig sind, und ziehen
Sie die Muttern an.

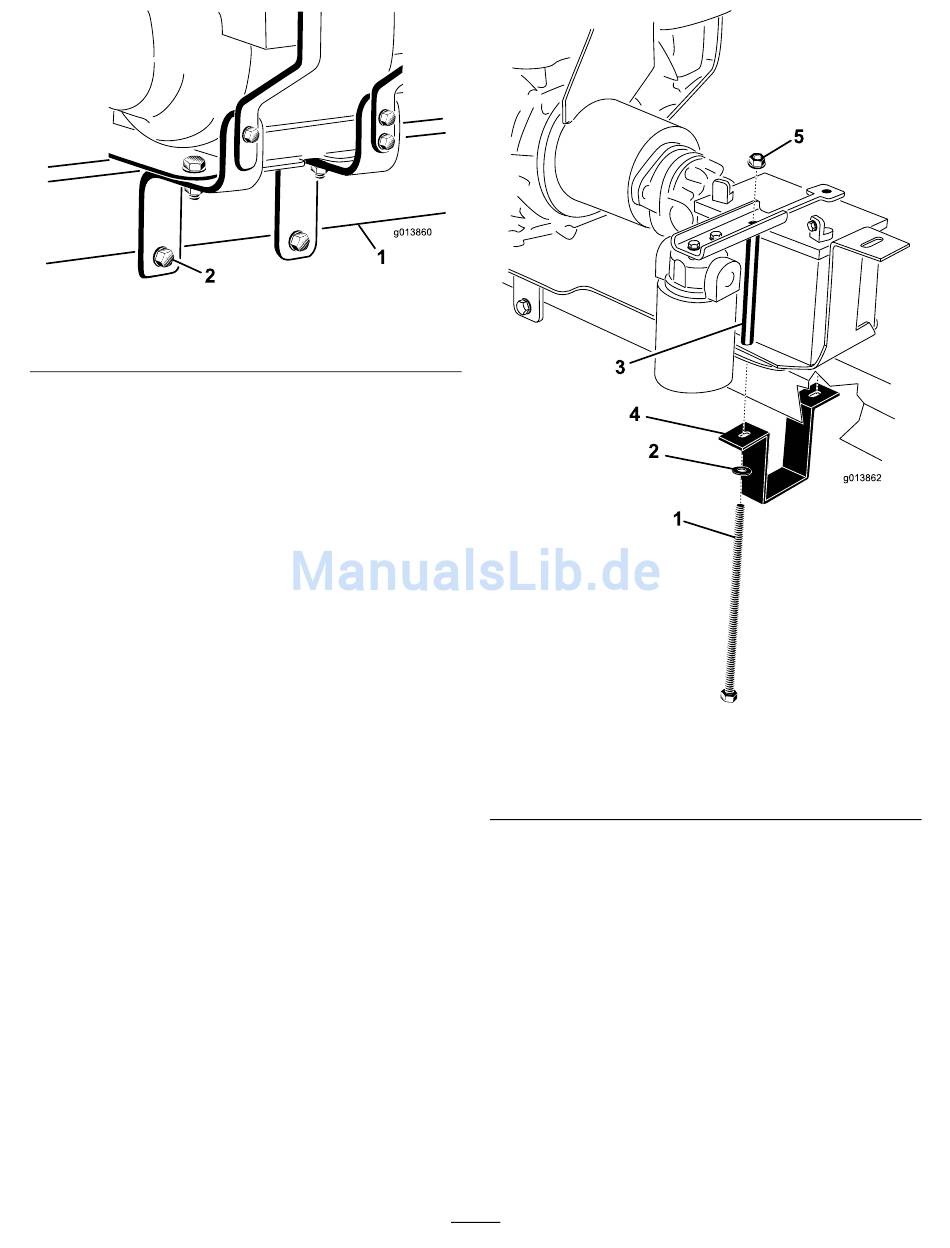

Bild 7
2. Befestigungsschrauben
(2)
(Bild
8).
dargestellten Stelle sein.
(Bild
8).
(Bild
8).
(Bild
1. Batterieschraube (2)
2. Scheibe (2)
3. Schraubenrohr
30. Packen Sie die Schlauchführung, den
Hydraulikrücklaufschlauch (Schlauch Nr. 3),
den Hydraulikansaugschlauch (Schlauch Nr. 4)
die vier Schrauben (1/4" x 3/4") und die vier
Sicherungsmuttern (1/4") aus.
Hinweis: Entfernen Sie den Schlauch, der
für den Versand an der Schlauchführung, dem
hydraulischen Rücklaufschlauch und dem hydraulischen
Ansaugschlauch befestigt ist.
31. Befestigen Sie die Schlauchführung mit zwei Schrauben
(1/4" x 3/4") und Sicherungsbundmutter an der
Halterung am Hydraulikbehälter
4
Bild 8
4. Batteriebefestigungsband
5. Sicherungsbundmutter (2)
(Bild
9).
