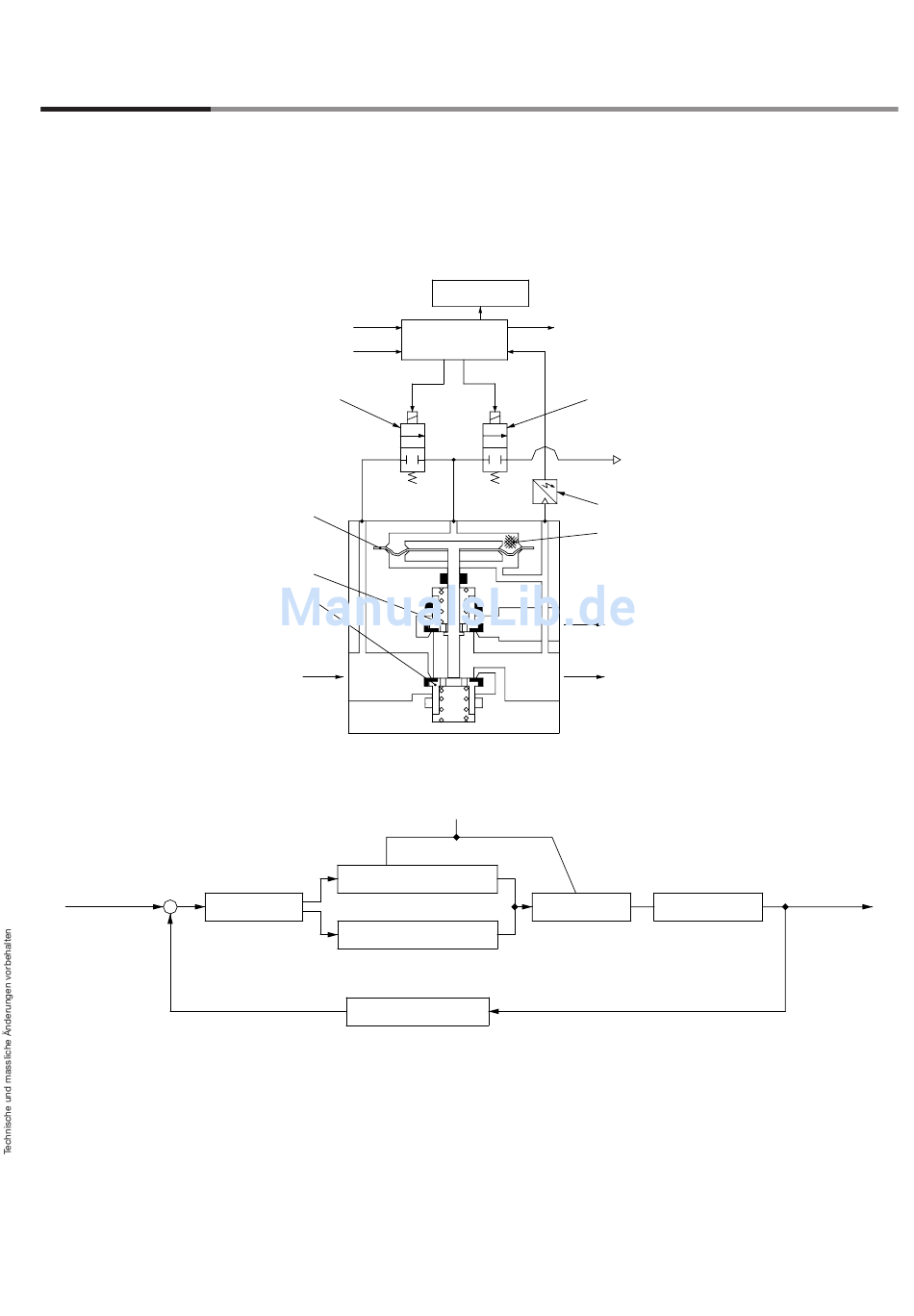

Aufbau/Funktion
Bei ansteigendem Eingangssignal wird das Druck-Magnetventil (1) eingeschaltet und gleichzeitig
das Entlüftungs-Magnetventil (2) ausgeschaltet.
Dadurch steigt der Druck in die Steuerkammer (3) oberhalb der Membrane (4) an und das
Hauptventil (5) öffnet sich. Der steigende Druck am Ausgang wird von einem Drucksensor (7) an
die Regelelektronik (8) weitergeleitet.
Die Regelelektronik vergleicht den SOLL/IST-Wert zwischen Eingangssignal und dem vom
Drucksensor aufgenommenen Ausgangsdruck und regelt gegebenenfalls nach.
(1) Druck-Magnetventil
(6) Entlüftungsventil
(Versorgungsdruck) SUP
+
Eingangssignal
(8) Regelelektronik
–
Betriebsspannung
Eingangssignal
(4) Membrane
(5) Hauptventil
(1) Druck-Magnetventil
(2) Entlüftungs-Magnetventil
(7) Drucksensor
Elektropneumatischer Regler
Druckanzeige
Ausgangssignal
(8) Regelelektronik
Versorgungsdruck
(4) Membrane
ITV2000
Serie
(2) Entlüftungs-Magnetventil
EXH (Ventilentlüftung)
(7) Drucksensor
(3) Steuerkammer
EXH (Entlüftung)
OUT (Ausgangsdruck)
Pilotventil
Ausgangsdruck
3
