Elektropneumatischer regler

Werbung

Serie
Spezifische Produkthinweise 2
Lesen Sie die Hinweise aufmerksam vor der Inbetriebnahme.

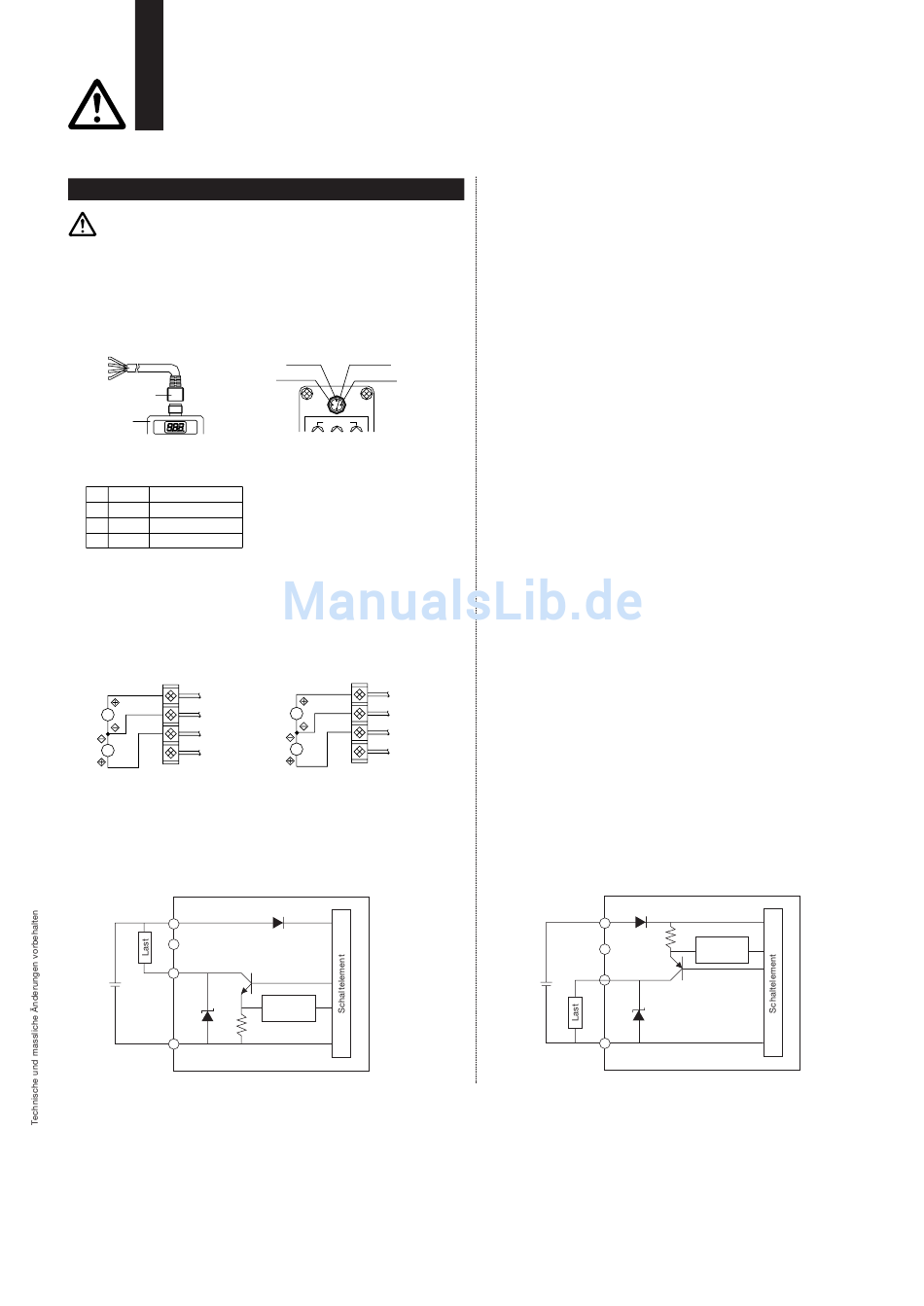

Elektrischer Anschluss
Achtung
Kabelfarben gemäss untenstehender Zeichnung anschliessen.
Nicht korrektes Anschliessen führt zu Beschädigung des
Gerätes.
Für die Betriebsspannung nur Gleichspannung (12VDC oder
24VDC) benutzen.
braun
blau
weiss
schwarz
Bem)
ITV
stromgesteuert
spannungsgesteuert
1
braun
Betriebsspannung
2
weiss
Eingangssignal
3
blau
gemeinsame GND
4
schwarz
Monitor Ausgangssignal
Bem.) Kabelabgang beim Winkelkabel ist nach links in Richtung des
SUP-Druckluftanschlusses.
Elektrisches Schaltschema
stromgesteuert
braun
blau
Vs
weiss
schwarz
A
Vs: Betriebsspannung 24VDC
12VDC
A : Eingangssignal
4 bis 20mADC
0 bis 20mADC
Anschlussschema NPN-Ausgang
braun
*
weiss
schwarz
blau
ITV2000
3: (blau)
1: (braun)
4: (schwarz)
2: (weiss)
RESET
spannungsgesteuert
braun
blau
Vs
weiss
schwarz
Vin
Vs: Betriebsspannung 24VDC
12VDC
Vin: Eingangssignal
0 bis 5VDC
0 bis 10VDC
Überstrom-
schutz
Anschlussschema PNP-Ausgang
braun
weiss
schwarz
*
blau
* Wenn der Laststrom 30mADC übersteigt, so wird der überstrom-
schutz ausgelöst. Der Ausgang wird unterbrochen und auf der
Anzeige erscheint Fehler Nr. 5 (Er 5).
Überstrom-
schutz
11
