Serie

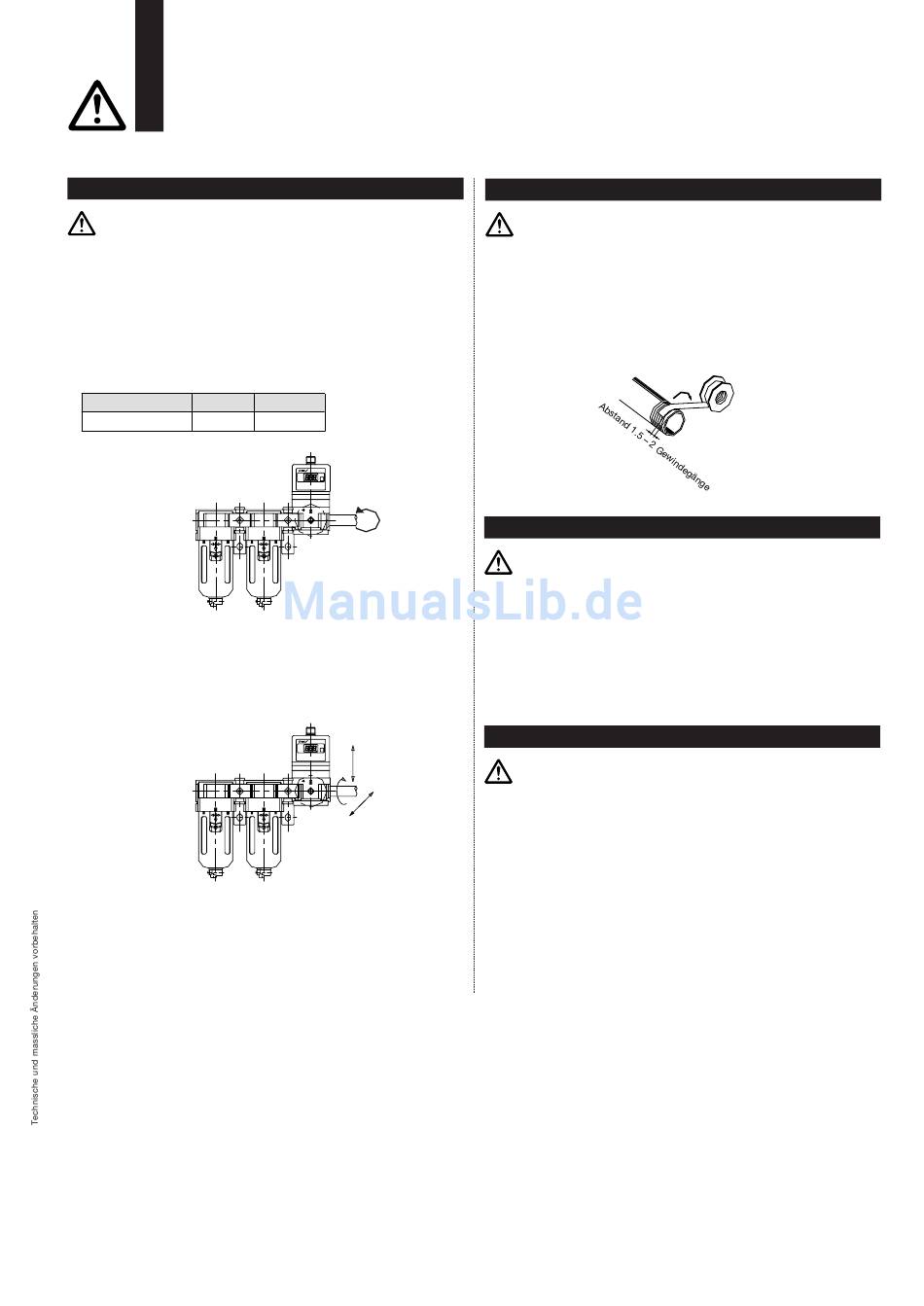

Elektropneumatischer Regler Sicherheitshinweise
Bitte vor der Inbetriebnahme durchlesen.
Rohranschluss
Warnung
1. Zum Verschrauben das Innengewinde mit optimalem
Drehmoment festziehen. Ist das Drehmoment zu gering,
kann dies zu Anschlusslockerung und Undichtigkeit führen.
Andererseits kann ein zu hohes Drehmoment das Gewinde
beschädigen. Wird die Verrohrung ohne Festhalten der
Geräte vorgenommen, kann es bei zu hoher Krafteinwirkung
auf die Befestigungswinkel zu Schäden kommen.
Druckanschlussgewinde
1/4
Drehmoment
12 bis 14
2. Es dürfen keine höheren Torsions- oder Biegemomente auf-
gebracht werden, als durch das Eigengewicht der
Wartungseinheit entstehen würden.
Externe Verrohrung sollte separat gestützt werden, um
Schäden an der Wartungseinheit zu vermeiden.
3. Mechanische Belastungen durch zu hohe Drehmomente
oder auch Vibrationen können bei unflexibler Verrohrung, wie
z.B. Stahlrohren, leicht übertragen werden. Um das zu ver-
meiden, sollte eine flexible Verrohrung (z.B. Kunst-
stoffschlauch), eingesetzt werden.
ITV2000
[Nm]
3/8
22 bis 24
REGULATOR
ITV2000
REGULATOR
ITV2000
Rohranschluss
Achtung
1. Beim Einschrauben von Rohren oder Verschraubungen ist
das Eindringen von Spänen und Dichtungsmasse in das
Gerät zu vermeiden. Verschmutzungen im Gerät können
Fehlfunktionen verursachen. Lassen Sie am Ende des Rohres
oder der Verschraubung zwei Gewindegänge beim Um-
wickeln mit Dichtband frei.
Umgebungsbedingungen
Warnung
1. Druckluft-Wartungseinheit
1. Nicht an Orten einsetzen, an denen Vibrationen oder Er-
schütterungen auftreten. Der Betrieb in einer solchen Umgebung
kann zu Beschädigungen führen.
2. Bei Einwirkung von direkter Sonneneinstrahlung sollte eine
Schutzabdeckung vorgesehen werden. Betrieb in einer solchen
Umgebung kann zu Beschädigungen führen.
Druckluftversorgung
Warnung
1. Druckluft-Wartungseinheit
1. Verwenden Sie ausschliesslich Druckluft. Verwenden Sie keine
Luft, die Chemikalien, synthetische Öle (einschliesslich organi-
scher Lösungsmittel), Salze, korrosives Gas usw. enthält, da es
hierdurch zu Schäden oder Fehlfunktionen kommen kann.
2. Falls die Druckluft sehr viel Kondensat enthält, sollte ein
Lufttrockner und ein Nachkühler vor der Wartungseinheit mon-
tiert werden. Zuviel Kondensat kann zu Störungen an den
Pneumatik-Komponenten führen.
Wickel-
richtung
Dichtungsband
9
