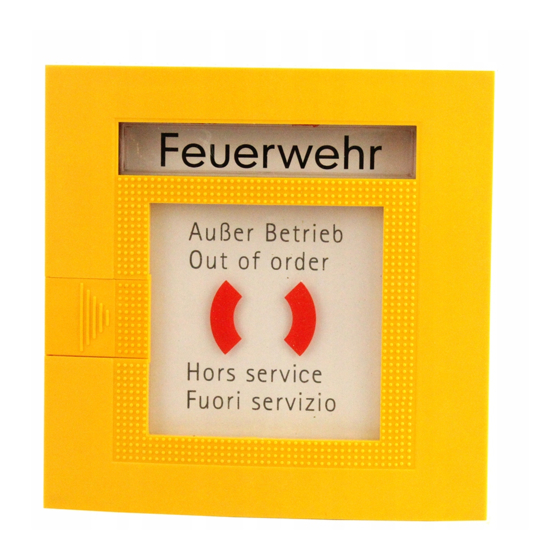

- Seite 1 PRODUKTINFORMATION PI - 34.50a Nichtautomatischer Brandmelder DKM 120 (GLT) / SKM 120 (GLT) 601 -3.902.103.080 Seite A5.de / 29.12.2004 ST -FIR/ PRM1 / deh...
-
Seite 2: Inhaltsverzeichnis
Produktinformation DKM 120 / SKM 120 (GLT) PI - 34.50a Inhaltsverzeichnis Produktbeschreibung ...... -
Seite 3: Produktbeschreibung
1.1. Druckknopfmelder DKM / Springknopfmelder SKM Nichtautomatische Brandmelder (BM) werden zur manuellen Alarmauslösung eingesetzt. Der DKM 120 (GLT) / SKM 120 (GLT) wird an Brandmeldezentralen ange- schlossen, die für die Gleichstromlinientechnik GLT mit dem elektrischen Prinzip der Stromverstärkung oder Stromschwächung ausgelegt sind. -
Seite 4: Planungshinweise
Produktinformation DKM 120 / SKM 120 (GLT) PI - 34.50a 3. Planungshinweise Nichtautomatische Brandmelder müssen gut sichtbar angebracht und frei zugänglich sein. Nichtautomatische Brandmelder müssen so angebracht sein, dass sich der Druckknopf 1400mm ($200mm) über dem Fußboden befindet. Nichtautomatische Brandmelder müssen ausreichend durch Tageslicht oder eine andere Lichtquelle beleuchtet sein (einschließlich Sicherheitsbeleuchtung, wenn... -
Seite 5: Einsatz In Explosionsgefährdeten Bereichen
Produktinformation DKM 120 / SKM 120 (GLT) PI - 34.50a 3.3. Einsatz in explosionsgefährdeten Bereichen Alle nichtautomatischen Melder der Typen DKM 120 und SKM 120 entsprechen der Gerätekategorie 3G, Gasgruppe IIB und der Temperaturklasse T6 gemäß der europäischen Richtlinie 94/9/EG (ATEX). -
Seite 6: Beschriftungsvarianten
Produktinformation DKM 120 / SKM 120 (GLT) PI - 34.50a 3.4. Beschriftungsvarianten Die Melder verfügen über eine Grundbeschriftung und können durch optionale Beschriftungsvarianten individuell dem Einsatzort/ - zweck angepasst werden. Für Fremdsprachen sind Blanko - Foliensätze lieferbar (siehe Seite 7). -
Seite 7: Bestellumfang
3.902.103.049 ST Brandmelder SKM 120 LSN, Form G, Farbe gelb 3.902.103.038 ST Brandmelder DKM 120 LSN, Form H, Farbe rot, Meldertür mit Dichtung, Leiterpl. mit Parylene beschichtet, für erhöhte Anforderungen gegen Korrosion 3.902.103.037 ST Brandmelder DKM 120 LSN, Form H, Farbe blau, Meldertür mit Dichtung, Leiterpl. -
Seite 8: Funktionsbeschreibung
Beim SKM 120 wird dabei automatisch der Alarm ausgelöst und die Anzeige - LED (4) blinkt. Beim DKM 120 muss der Druckknopf (6) tief eingedrückt werden. Dabei wird der Mikroschalter betätigt und die Anzeige - LED (4) blinkt. Ein Verriege- lungsmechanismus hält beim DKM 120 den Knopf (6) in gedrückter Stellung fest. -
Seite 9: Montage
Produktinformation DKM 120 / SKM 120 (GLT) PI - 34.50a 6. Montage d Der nichtautomatische Brandmelder ist für Wandmontage vorgesehen. d Nach VdS beträgt die Montagehöhe 1400 mm (± 200 mm), bis Druckknopfmitte. d Die Anschlusskabel können auf oder unter Putz durch die vorgesehenen Gehäuse- öffnungen zugeführt werden (siehe nächste Seite, 7.2 Kabelzuführung). -
Seite 10: Einbauvarianten Für Feuerwehrschlauchkästen
Produktinformation DKM 120 / SKM 120 (GLT) PI - 34.50a 6.2. Einbauvarianten für Feuerwehrschlauchkästen Version 1 umlaufend ca. 2,5mm Version 2 Version 3 Feuerwehr Scheibe einschlagen Knopf tief drücken 601-3.902.103.080 A5.de/ 29.12.2004 ST-FIR/ PRM1 / deh Seite 10 von 14... -
Seite 11: Anschaltung
Produktinformation DKM 120 / SKM 120 (GLT) PI - 34.50a 6.3. Anschaltung Detaillierte Anschaltezeichnungen und Brückenbelegungen für den Anschluss an verschiedene Brandmeldezentralen sind im Anschaltehandbuch abgeheftet. (b’) von der nächsten Zentrale Melder (a’) (a ) Standardbestückung: EnDKMelder: R1 (A/B) = 820 Ω... -
Seite 12: Hinweise Für Wartung Und Service
Deutschland grundsätzlich die Bestimmungen der DIN VDE 0833, die bezüglich der Wartungsintervalle auf Angaben des Geräteherstellers verweist. Bosch ST empfiehlt mindestens 1 x jährlich eine Funktions- und Sichtprüfung. Wartungs - und Inspektionsarbeiten sollten regelmäßig und von geschultem Fachpersonal ausgeführt werden. -
Seite 13: Abkürzungsverzeichnis
Produktinformation DKM 120 / SKM 120 (GLT) PI - 34.50a 9. Abkürzungsverzeichnis = Anschaltehandbuch = Brandmeldezentrale = Brandmelder = Deutsches Institut für Normung e.V. = Druckknopfmelder = Einbruchmeldezentrale = Europäische Norm = Gefahrenmeldezentrale = Kundendienst Information = Light emitting diode (Leuchtdiode) - Seite 14 Bosch Sicherheitssysteme GmbH Robert -Koch -Straße 100 D-85521 Ottobrunn Info -Service zum Nulltarif Telefon 0800-700 04 44 Telefax 0800-700 08 88 www.bosch -sicherheitssysteme.de info.service@de.bosch.com Seite 14 von 14...
