Bosch MAGIC.SENS MSS 401 Installationshinweis

Feueralarmeinrichtungen - akustische Signalgeber

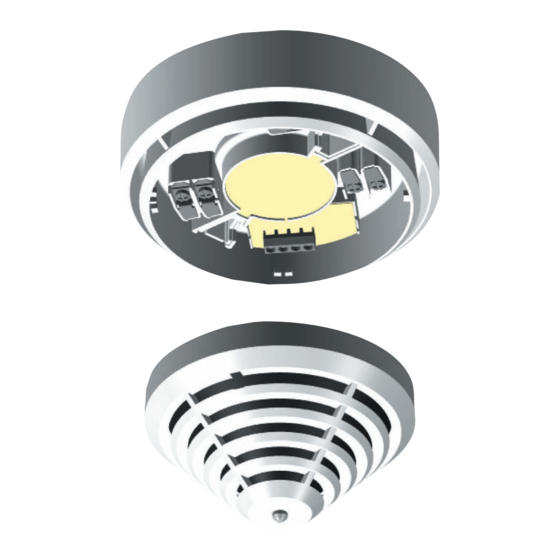

INSTALLATIONSHINWEIS MAGIC.SENS MSS 401
Montagehinweise
Der akustische Signalgeber ist für Aufputzmontage ausgelegt und verfügt über vorgestanzte Eingänge
für a.P.- und u.P.-Kabelzuführung. Zur Montage muß der Sireneneinsatz demontiert sein. Damit man
den Einsatz herausnehmen kann, werden die Schnapphaken (siehe Bild 2) zurückgebogen. Bei Mon-
tage über einer Unterputzdose werden die Kabel durch die trapezförmigen Öffnungen geführt. Bei Auf-
putz-Kabelzuführung wird die vorgestanzte Öffnung am Montagesockel herausgebrochen. Den Monta-
gesockel mit zwei Schrauben auf ebenen, trockenen Untergrund montieren. Dabei dürfen nur die
vorgestanzten Bohrungen (siehe Bild 2) verwendet werden!
Technische Daten
Maße: siehe Bild 1 und Bild 2
Schutzklasse (nach EN 60529):
Umweltkategorie:
Zul. Einsatztemperatur:
Lagertemperatur:
Gehäusematerial:
Anschlüsse:Ein-/Ausgänge 0,28 bis 2,5mm
EN54-3
Bild 1: Maße
128
∅
Bild 3: Montagereihenfolge
Betriebsspannung AUX:
Betriebsspannung LSN:
IP30 Stromaufnahme aus LSN (Ruhe):
Stromaufnahme aus LSN (Alarm):
Typ A
-10_C bis +55_C Stromaufn. aus ext. Versorgung (Ruhe): max. 2mA
Stromaufn. aus ext. Versorgung (Alarm):max. 20mA
-25_C bis +85_C
Kunststoff ABS (abhängig vom Alarmton)
2
Bosch-Sachnummer:
CPD-Nummer:
Meldereinsatz
Sireneneinsatz
Schnapphaken
Montagesockel
Melder kpl. montiert
mit Sockelsirene
Bosch Sicherheitssysteme GmbH
Robert-Koch-Straße 100
D-85521 Ottobrunn
Bild 2: Installationsdetails
Nur diese vorgestanzten
Bohrungen zur Montage
verwenden!
Öffnungen für Unter-
putz-Kabelzuführung
Schnapphaken
zur Fixierung des
Sireneneinsatzes
Vorgestanzte
Kabeleingänge
Bild 4:
Melderverriegelung
(07)
9 - 15V DC / 15 - 28V DC
15 - 30V DC
300mA ± 100mA
575mA - 1025mA
4.998.102.859
0786-CPD-20186
70
60
50
Vorgestanzte
Kabeleingänge
zur
Demontage
der Sirene
BDL - 4998121242
A4.de / 25.10.2007
ST-FIR/ PRM1/ deh
