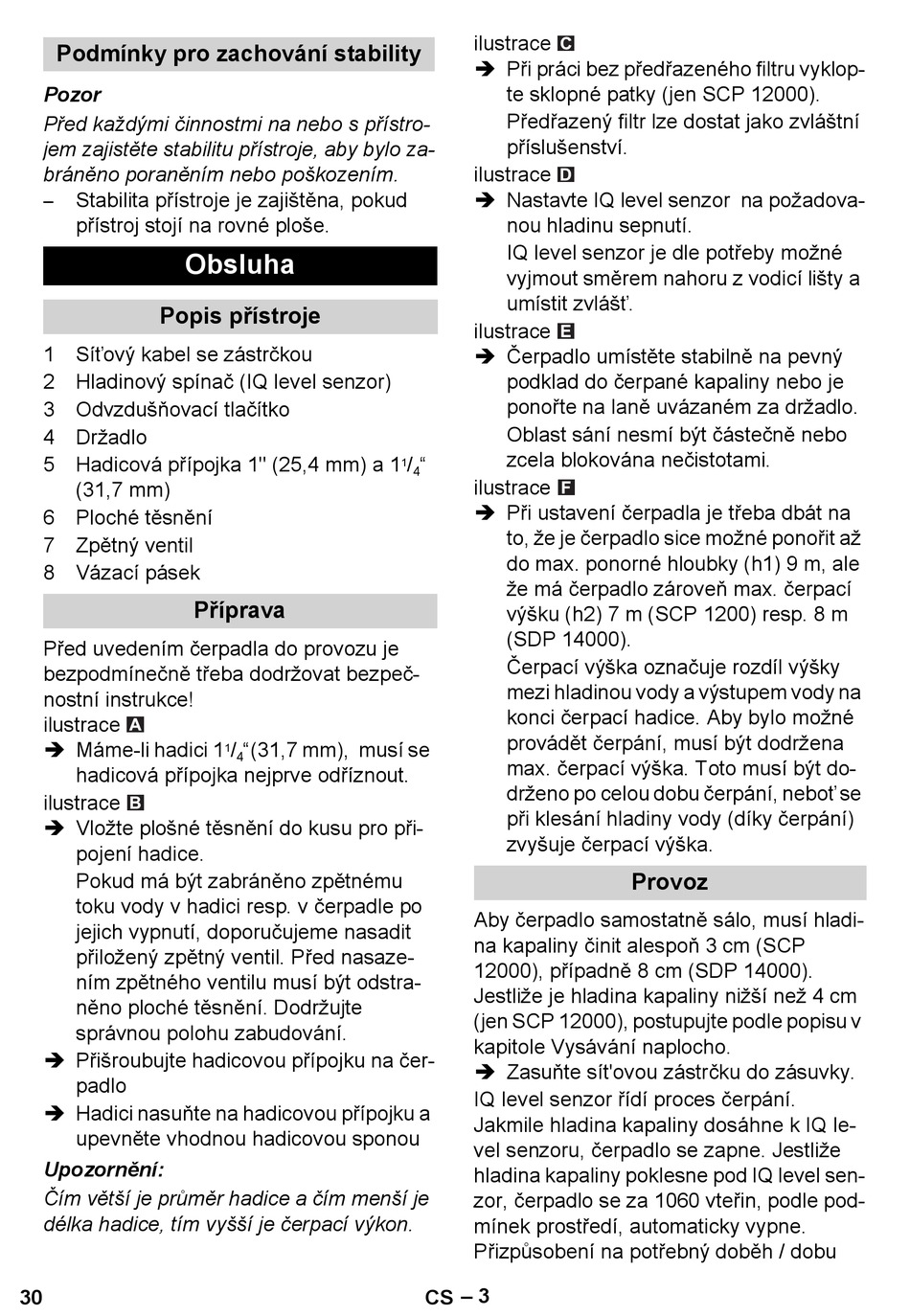

Obsluha - Kärcher SCP 12000 IQ Level Sensor Bedienungsanleitung

Podmínky pro zachování stability
Pozor
Před každými činnostmi na nebo s přístro-
jem zajistěte stabilitu přístroje, aby bylo za-
bráněno poraněním nebo poškozením.
Stabilita přístroje je zajištěna, pokud
–
přístroj stojí na rovné ploše.

Obsluha

Popis přístroje
1 Síťový kabel se zástrčkou
2 Hladinový spínač (IQ level senzor)
3 Odvzdušňovací tlačítko
4 Držadlo
5 Hadicová přípojka 1" (25,4 mm) a 1
(31,7 mm)
6 Ploché těsnění
7 Zpětný ventil
8 Vázací pásek
Před uvedením čerpadla do provozu je
bezpodmínečně třeba dodržovat bezpeč-
nostní instrukce!
ilustrace
 Máme-li hadici 1
hadicová přípojka nejprve odříznout.
ilustrace
 Vložte plošné těsnění do kusu pro při-
pojení hadice.
Pokud má být zabráněno zpětnému
toku vody v hadici resp. v čerpadle po
jejich vypnutí, doporučujeme nasadit
přiložený zpětný ventil. Před nasaze-
ním zpětného ventilu musí být odstra-
něno ploché těsnění. Dodržujte
správnou polohu zabudování.
 Přišroubujte hadicovou přípojku na čer-
padlo
 Hadici nasuňte na hadicovou přípojku a
upevněte vhodnou hadicovou sponou
Upozornění:
Čím větší je průměr hadice a čím menší je
délka hadice, tím vyšší je čerpací výkon.
30
Příprava
/ "(31,7 mm), musí se
1
4
ilustrace
 Při práci bez předřazeného filtru vyklop-
te sklopné patky (jen SCP 12000).
Předřazený filtr lze dostat jako zvláštní
příslušenství.
ilustrace
 Nastavte IQ level senzor na požadova-
nou hladinu sepnutí.
IQ level senzor je dle potřeby možné
vyjmout směrem nahoru z vodicí lišty a
umístit zvlášť.
ilustrace
 Čerpadlo umístěte stabilně na pevný
podklad do čerpané kapaliny nebo je
ponořte na laně uvázaném za držadlo.
Oblast sání nesmí být částečně nebo
zcela blokována nečistotami.
/ "
1
4
ilustrace
 Při ustavení čerpadla je třeba dbát na
to, že je čerpadlo sice možné ponořit až
do max. ponorné hloubky (h1) 9 m, ale
že má čerpadlo zároveň max. čerpací
výšku (h2) 7 m (SCP 1200) resp. 8 m
(SDP 14000).
Čerpací výška označuje rozdíl výšky
mezi hladinou vody a výstupem vody na
konci čerpací hadice. Aby bylo možné
provádět čerpání, musí být dodržena
max. čerpací výška. Toto musí být do-
drženo po celou dobu čerpání, neboť se
při klesání hladiny vody (díky čerpání)
zvyšuje čerpací výška.
Aby čerpadlo samostatně sálo, musí hladi-
na kapaliny činit alespoň 3 cm (SCP
12000), případně 8 cm (SDP 14000).
Jestliže je hladina kapaliny nižší než 4 cm
(jen SCP 12000), postupujte podle popisu v
kapitole Vysávání naplocho.
 Zasuňte sít'ovou zástrčku do zásuvky.
IQ level senzor řídí proces čerpání.
Jakmile hladina kapaliny dosáhne k IQ le-
vel senzoru, čerpadlo se zapne. Jestliže
hladina kapaliny poklesne pod IQ level sen-
zor, čerpadlo se za 1060 vteřin, podle pod-
mínek prostředí, automaticky vypne.
Přizpůsobení na potřebný doběh / dobu
– 3
CS
Provoz
