Gerätehandbuch
5.1. Parametrierung
Eine Parametrierung der aktiven Netzleistungs-
filter ist normalerweise nicht notwendig, da die
Geräte korrekt parametriert ausgeliefert werden.
Nachträgliche Veränderungen der Gerätepara-
meter können in den folgenden Fällen erfolgen:
-
Wenn andere als die vom Hersteller mit-
gelieferten Stromwandler zur Anwendung
kommen.
-
Wenn die Ausgangsleistung des Geräts ver-
ringert werden soll (z.B. wenn das Gerät
versehentlich zu klein dimensioniert wurde)
-
Wenn nachträglich ein zusätzliches Gerät
parallelgeschaltet wird (zur Erhöhung der
Kompensationsleistung)

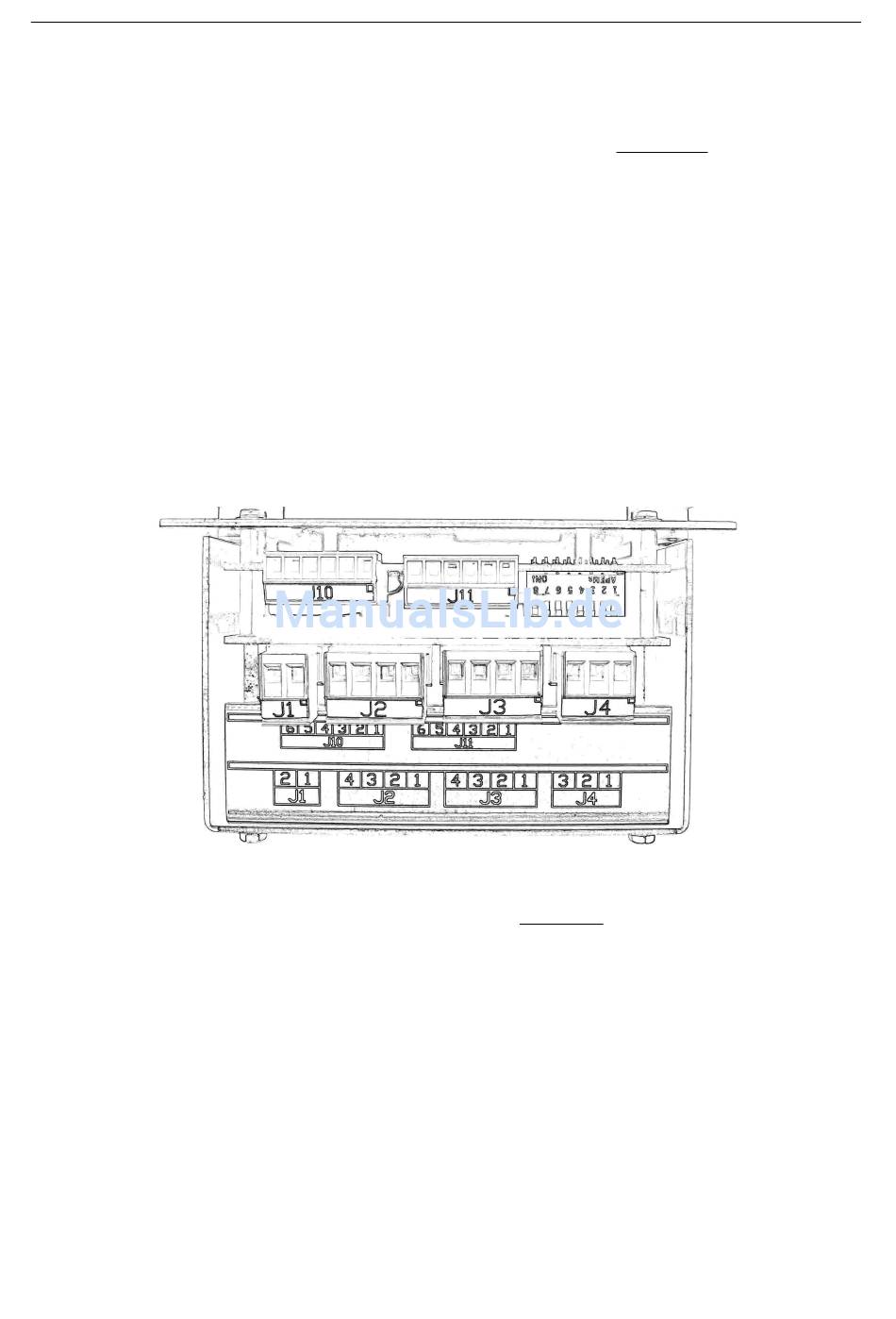

Abbildung 9: Schaltschrankbox, DIP-Schalter
Beispiel:
Es sollen zwei SAF 70-3L (Kollektorstrom der
IGBT-Umrichter: 300 A) parallel betrieben
werden. Es herrscht eine Gesamtverzerrungs-
leistung von 175 kVA vor, weshalb die Aus-
gangsleistung der SAFs auf 80% reduziert
werden soll. Es kommen Stromwandler mit
einem Wandlerverhältnis von 1000A/1A zum
Einsatz:
DIP-Schalter in der Schaltschrankbox (siehe
Abbildung), mit Hilfe der folgenden Gleichung:
Z
dezimal
I
:
Primärstrom der Stromwandler (in A)
primär
m:
Zu kompensierender Anteil (0-100%)
n:
Anzahl der parallelgeschalteten Geräte
(1, 2, 3, ...n)
I
: Kollektorstrom des IGBT-Umrichters
Collector
(in A)
Das Ergebnis (Z
umgewandelt werden, welche die Einstellung der
DIP-Schalter darstellt.
⋅
1000
A
80
=
Z
⋅
dezimal
2
300
A
Die ganz rechte Stelle der Binärzahl (im Beispiel
die „0") entspricht der Position des DIP-
Schalters mit der Nummer „1". Im Beispiel hat
das Ergebnis nur sieben Stellen, weshalb der
DIP-Schalter mit der Nummer „8" auf „0"
gestellt werden muss.
„0" entspricht der Position „OFF"
„1" entspricht der Position „ON"
Seite 13
⋅
I
m
=
⋅
primär
0,765
⋅
n
I
Collector
) muss in eine Binärzahl
dezimal
⋅
=
⇒
, 0
765
102
Z
binär
AcF
=
1100110
