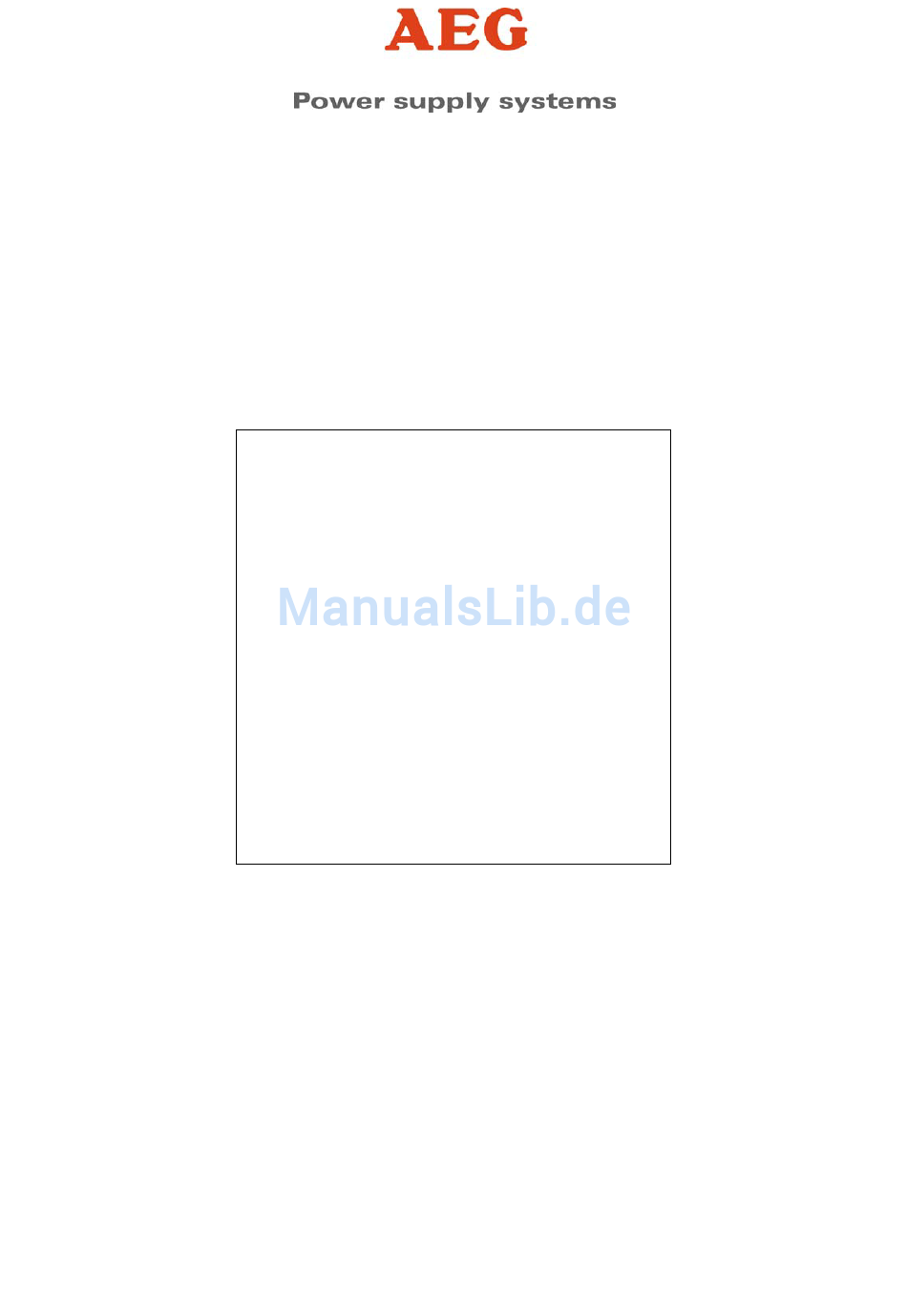

- Seite 1 Betriebsanleitung Schaltnetzteil AC 2800 CAN 110/220 VDC AEG Power Supply Systems GmbH Abteilung: PPSDTED Name: Gleitsmann / Schenuit Änderung: 02 Datum: 06.08.2008 Betriebsanleitung 8000008414 BAL, de...
-
Seite 2: Inhaltsverzeichnis
Schaltnetzteil AC 2800 CAN Inhaltsverzeichnis Hinweise zur vorliegenden Betriebsanleitung........3 Sicherheitshinweise! .............5 Wichtige Anweisungen und Erläuterungen ......5 Unfallverhütungsvorschriften............5 Gefahren bei Wartung und Instandsetzung ......5 Qualifiziertes Personal .............6 Sicherheitsbewußtes Arbeiten ..........6 Verwendungszweck ..............6 Haftung ..................7 Richtlinien ................7 Allgemeines ................8 Systembeschreibung..............8 Typenübersicht AC2800............8 Elektrische Funktionsweise............9 Übersichtsschaltplan ..............10 Funktion des Gerätes ............11... -
Seite 3: Hinweise Zur Vorliegenden Betriebsanleitung
AEG wird sämtliche von AEG und seinen Händlern eingegangenen etwaigen Verpflichtungen wie Garantiezusagen, Serviceverträge usw. ohne Vorankündigung annullieren, wenn andere als Original AEG o- der von AEG gekaufte Ersatzteile zur Wartung und Reparatur ver- wendet werden. Handhabung Diese Betriebsanleitung für das Schaltnetzteil ist so aufgebaut, daß... - Seite 4 Weitergabe, Vervielfältigung und/oder Übernahme mittels elektroni- scher oder mechanischer Mittel, auch auszugsweise, dieser Be- triebsanleitung, bedarf der ausdrücklichen vorherigen schriftlichen Genehmigung der AEG Power Supply Systems GmbH. © Copyright AEG Power Supply Systems GmbH 2002. Alle Rechte vorbehalten. Seite 4 von 33 8000008414 BAL, de...
-
Seite 5: Sicherheitshinweise
Schaltnetzteil AC 2800 CAN Sicherheitshinweise! Wichtige Anweisungen und Erläuterungen Vorschriftsmäßiges Bedienen und Instandhalten sowie das Einhalten der nachstehend aufgeführten Sicherheitsbestimmungen sind zum Schutz des Personals und zur Erhaltung der Einsatzbereitschaft er- forderlich. Das Personal, das die Geräte auf-/abbaut, in Betrieb nimmt, bedient oder instandhält, muß... -
Seite 6: Qualifiziertes Personal
Gebrauchslage und Betriebsart betrieben wer- den. Nur dieser bestimmungsgemäße Gebrauch ist zulässig. Jegliche eigenmächtige Umbauten und Veränderungen an dem Gerät, die Verwendung nicht von der AEG zugelassener Ersatz- und Aus- tauschteile, sowie jede andere Verwendung des Gerätes sind nicht gestattet. -
Seite 7: Haftung
Schaltnetzteil AC 2800 CAN Der für die Anlage Verantwortliche muß sicherstellen, daß • Sicherheitshinweise und Betriebsanleitungen verfügbar sind und eingehalten werden, • Betriebsbedingungen und technische Daten beachtet werden, • Schutzvorrichtungen verwendet werden, • vorgeschriebene Wartungsarbeiten durchgeführt werden, • Wartungspersonal unverzüglich verständigt oder das Gerät sofort stillgesetzt wird, falls abnormale Spannungen oder Geräusche, höhere Temperaturen, Schwingungen oder ähnliches auftreten, um die Ursachen zu ermitteln. -
Seite 8: Allgemeines
Schaltnetzteil AC 2800 CAN Allgemeines Systembeschreibung Das Schaltnetzteil AC 2800 liefert eine Ausgangsleistung von ca. 3 Typische Anwendungen sind der Einsatz als DC-Stromversorgung oder als gesicherte DC-Stromversorgung mit parallelgeschalteter Bat- terie. Dabei ist eine Pluserdung, eine Minuserdung, eine Erdung des Batteriemittelpunktes oder auch eine ungeerdete DC-Sammelschiene möglich. -
Seite 9: Elektrische Funktionsweise
Schaltnetzteil AC 2800 CAN Elektrische Funktionsweise Das Schaltnetzteil wird aus einem Einphasenwechselspannungsnetz versorgt. Der Eingangsstrom ist sinusförmig und liegt in Phase mit der Eingangsspannung. Das Gerät formt die einphasige Wechsel- spannung in eine geglättete Gleichspannung um. Durch eine Softstar- teinrichtung wird der Eingangsstrom auf einen Wert kleiner Nenn- strom begrenzt. -
Seite 10: Übersichtsschaltplan
Schaltnetzteil AC 2800 CAN Übersichtsschaltplan Bild 1 Übersichtsschaltplan AC 2800 CAN Seite 10 von 33 8000008414 BAL, de... -
Seite 11: Funktion Des Gerätes
Schaltnetzteil AC 2800 CAN Funktion des Gerätes Die jeweiligen Einstellwerte des Gerätes sind dem Technischen Da- tenblatt (siehe Kap. 8) zu entnehmen. Eingang Das Schaltnetzteil AC2800 wird am 230V-Wechselspannungsnetz betrieben. Die Absicherung des Eingangs erfolgt außerhalb des Ge- rätes und muß für jeden Einschub einzeln erfolgen. Es ist unbedingt auf die in den technischen Daten angegebene Nennstromstärke und die Charakteristik der Absicherung zu achten! Der Einschaltstrom des Schaltnetzteils wird durch eine integrierte... -
Seite 12: Ablaufsteuerung
Schaltnetzteil AC 2800 CAN 100% 100% Bild 2 Ausgangskennlinie Um bei hohen Ausgangsspannungen die maximal zulässigen Werte für die Geräteleistung und den Eingangsstrom nicht zu überschreiten, wird oberhalb einer bestimmten Spannung der Geräteausgangsstrom reduziert (derating). Die Werte sind in den technischen Daten aufge- führt. - Seite 13 Schaltnetzteil AC 2800 CAN Durch EIN-Schalten welchselt das SNT in den Zustand EIN; die Ü- berwachungen sind aktiv. Es werden vier Arten von Überwachungen unterschieden: Abschaltende, selbstquittierende, meldende und einen Neustart erzeugende Störungen. Abschaltende Störungen schalten das SNT bleibend aus und kön- nen nur durch AUS-EIN oder mit dem SNT-Tool durch RESET bzw.
-
Seite 14: Überwachungen
Schaltnetzteil AC 2800 CAN Status 'Gerät STOP': Status 'Gerät läuft': Störmelderelais: Keine Störung Störmelderelais: Keine Störung LEDs: Grün AUS, Rot AUS LEDs: Grün EIN, Rot AUS Ausgangsspannung: Nein Ausgangsspannung: Status 'Gerät STOP, Störung': Status 'Gerät läuft, Störung': Störmelderelais: Störung Störmelderelais: Störung LEDs: Grün AUS, Rot EIN... -
Seite 15: Datenlogger
Schaltnetzteil AC 2800 CAN Die Zuordnung der Überwachungen zu den Störungsarten ist wie folgt: Abschaltende Störungen: Ausgangsüberspannung Referenzspannungsfehler (Geräteüberwachung) Elektronikversorgung (Geräteüberwachung) Temperatursensor Kühlkörper (Geräteüberwachung) Boosterstörung (Geräteüberwachung) Selbstquittierende Störungen: Unterspannung am Eingang Überspannung am Eingang Kühlkörperübertemperatur Meldende Störungen: Ausgangsunterspannung Selbsttest (Geräteüberwachung) CAN-Bus Kommunikation (Geräteüberwachung) Neustart auslösende Überwachungen: Programmstörung = Watchdog... -
Seite 16: Ausgangsspannungsüberwachung
Schaltnetzteil AC 2800 CAN 3.4.3 Ausgangsspannungsüberwachung Überspannungsüberwachung des Ausgangs: Die Überspannungsüberwachung ist sowohl abschaltend als auch selbstquittierend. Bei einmaliger Überschreitung der max. Ausgangs- spannung wird das Gerät STOP gesetzt. Die LED „Störung“ leuchtet. Sinkt die Spannung innerhalb einer bestimmten Zeit unter den Rück- fallwert ab, wird die Störung quittiert, das SNT gestartet und die LED „Störung“... -
Seite 17: Überwachung Von Kühlkörpertemperatur
Schaltnetzteil AC 2800 CAN 3.4.4 Überwachung von Kühlkörpertemperatur Zum Schutz des SNT wird die Temperatur am Kühlkörper des Gerä- tes gemessen und überwacht. Überschreitet die Kühlkörpertempera- tur einen Grenzwert so erfolgt ein Leistungsderating. Überwachung der Kühlkörpertemperatur Steigt die Temperatur darüber hinaus weiter an, wird das SNT von der Kühlkörpertemperaturüberwachung STOP gesetzt. - Seite 18 Schaltnetzteil AC 2800 CAN Booster Die Störung ist abschaltend. Die Boosterüberwachung wertet ein Stö- rungssignal der Hardware aus und setzt das Gerät STOP. Die Hard- waremäßige Boosterüberwachung erkennt Spannungsabweichungen der Boosterausgangs- und Netzeingangsspannungen. Es können keine Einstellungen verändert werden. Durch AUS-EIN-Schalten wird die Störung quittiert.
-
Seite 19: Ein / Aus Schalter Und Fernsteuereingang
Schaltnetzteil AC 2800 CAN Watchdog Der Watchdog überwacht den ordnungsgemäßen Ablauf des Mikro- controllerprogramms. Bei einer Programmstörung wird ein Software- RESET des Prozessors ausgelöst und ein Neustart generiert. Das Gerät verhält sich wie bei einem Start durch Zuschalten der Ein- gangsspannung, jedoch mit einer weiter anstehenden meldenden Störung. -
Seite 20: Parallelbetrieb
Schaltnetzteil AC 2800 CAN Parallelbetrieb Aufgrund der Parallelschaltbarkeit der Geräte besteht die Möglichkeit, Anlagen für redundanten Betrieb nach dem n+1 Prinzip aufzubauen. Durch die Neigung der einzelnen U- Kennlinien wird bei Parallelbe- trieb mehrerer Schaltnetzteile eine relativ gleiche Lastaufteilung er- reicht (±10 % vom Systemnennstrom). -
Seite 21: Steckerbelegungen
Schaltnetzteil AC 2800 CAN ACHTUNG: Der Relaiskontakt ist mit einer vergoldeten Oberfläche verse- hen. Damit ist auch eine Signalisierung über „trockene Stromkreise“, d.h. mit kleinen Signalspannungen und Strö- men, möglich. Wird der Relaiskontakt jedoch einmal mit hö- herer Spannung oder höherem Strom betrieben, wird die Vergoldung zerstört und es ist die Funktion der Signalisie- rung mit trockenen Stromkreisen nicht mehr sichergestellt! 3.10... -
Seite 22: Inbetriebnahme
Schaltnetzteil AC 2800 CAN Inbetriebnahme Einbau Die Schaltnetzteile (SNT) sind in geeignete Baugruppenträger nach DIN 41494 einzubauen. Das SNT arbeitet mit Luftselbstkühlung. Die Zulufttemperatur darf 45 °C nicht überschreiten. Werden mehrere Geräte übereinander in ei- nem Schrank betrieben, ist entweder forcierte Kühlung vorzusehen oder zwischen den Geräten ein vertikaler Abstand von mindestens 134 mm = 3 HE einzuhalten. -
Seite 23: Zuschalten Von Netz / Verbraucher / Batterie
Schaltnetzteil AC 2800 CAN Zuschalten von Netz / Verbraucher / Batterie Vor der Erstinbetriebnahme sollte unbedingt die gesamte Verdrah- tung fertiggestellt und überprüft werden! Das Schaltnetzteil enthält eine verstärkte Glättung mit Elektrolyt- Kondensatoren im Ausgang. Werden die spannungslosen Kondensa- toren durch einlegen des DC- Trenners bzw. der DC- Sicherung auf die Batterie oder die DC-Sammelschiene geschaltet, hat dies einen hohen Ladestromstoß... -
Seite 24: Bedienung
Schaltnetzteil AC 2800 CAN Bedienung Menü und Tastenbelegung Das Schaltnetzteil ist frontseitig mit einem LCD und drei Tasten für die Gerätebedienung ausgerüstet. Uo=110 V Io=12,6A Bild 4 LCD mit Bedientasten Die Gerätefunktionen sind in einem Software Menü gegliedert. Das Menü unterscheidet zwischen Anzeige – und Eingabefeldern. Die An- zeigefelder dienen der Darstellung von Meldungen und aktuellen Werten, in den Eingabefeldern können Parameterwerte verändert werden. - Seite 25 Schaltnetzteil AC 2800 CAN Bild 5 Software Menübaum Seite 25 von 33 8000008414 BAL, de...
-
Seite 26: Geräteeinstellungen Ändern
Schaltnetzteil AC 2800 CAN Tastenbelegung Innerhalb der verschiedenen Felder haben die Tasten unterschiedli- che Bedeutung. Tastenfunktion in Tastenfunktion in einem Anzeigefeld einem Eingabefeld Feld nach links Wert verkleinern Feld nach rechts Wert vergrößern Wert übernehmen Feld nach unten und weiter Bild 6 Tastenfunktionen Mit den Tasten... -
Seite 27: Arbeiten Mit Dem Menü, Beispiele
Schaltnetzteil AC 2800 CAN Arbeiten mit dem Menü, Beispiele Anzeigen und Ändern der Geräteadresse: hörige Eingabefeld Change ADDR=12 Mit den Tasten kann der Wert für die Adresse verkleinert bzw. vergrößert werden. In diesem Beispiel erreicht man mit dreimal folgende Anzeige: Change ADDR=9 Dieser neue Wert für die Adresse wird mit... -
Seite 28: Fehlersuchanleitung
Schaltnetzteil AC 2800 CAN Fehlersuchanleitung VORSICHT: Alle Arbeiten an dem Gerät dürfen nur von geschultem Fachper- sonal durchgeführt werden. Sicherheitsvorschriften unbedingt be- achten! (siehe Kap. 1) Keine Ausgangsspannung vorhanden Netzspannung vorhanden bzw. richtige Polung? Ist der Schalter EIN/AUS eingeschaltet? Ist der Fernsteuereingang eingeschaltet? Ausgang verpolt? Bei Parallelbetrieb: ext. -
Seite 29: Technische Daten
Schaltnetzteil AC 2800 CAN Technische Daten Allgemeine technische Daten Einschaltstrom ....... < Nenneingangsstrom Erforderliche Netzsicherung ..gL 16 A oder Sicherungsautomat 16 A ”C” Kennlinie........IU-Kennlinie nach DIN 41772 bzw. 41773 Herstellung und Typprüfung ..nach EN 60146 Teil 1-1 Störaussendung nach EN 50081-1 - Leitungsgebundene Störung .. - Seite 30 Schaltnetzteil AC 2800 CAN Meldungen und Anzeigen ....- Laden LED grün - Störung LED rot – LCD 2 * 8 Zeichen, beleuchtet - Störmeldung über potentialfreien Relaiskontakt. Meldeverzögerung 10 Sekunden Max. Kontaktbelastung: 24V DC 8A 110V DC < 0,4A 220 V DC <...
- Seite 31 Schaltnetzteil AC 2800 CAN DC-Ausgang X2:......Power-CombiCon Typ PC 6/2-STF-10,16 2 polig mit Schraubflansch Anschlußquerschnitt: 0,5-10mm starr 0,5-6 mm flexibel AWG 20-7 Meldungen X11: ......CombiCon Typ MSTB 2,5/3-STF-5,08 3 polig Anschlußquerschnitt: 0,5-2,5mm starr 0,5-2,5 mm flexibel AWG 22-12 Fern-AUS X18 ....... Combicon Typ MSTB 2,5/3-STF-5,08 3 polig Anschlußquerschnitt: 0,5-2,5mm...
-
Seite 32: Technische Daten Der Typenreihe Ac 2800
Schaltnetzteil AC 2800 CAN Technische Daten der Typenreihe AC 2800 E230 G110/20 BWrg-Cpü E230 G220/10 BWrg-Cpü E-Nummer 3000000531 3000000532 230 V AC ±15 % Nennanschlußspg. Frequenz 47 bis 63 Hz Stromaufnahme 13 A AC 13 A AC Ausgangsspannung Eingestellter Wert 122,7 V DC ±... -
Seite 33: Maßbild
Schaltnetzteil AC 2800 CAN Maßbild 4x (oder 12) Rändelschraube M2,5 141.9 (28 TE) Laden/harging Störung/Failure Ein/On Aus/Off Schutzleiteranschluß M4 394.75 Bild 7 Abmessungen Seite 33 von 33 8000008414 BAL, de...
