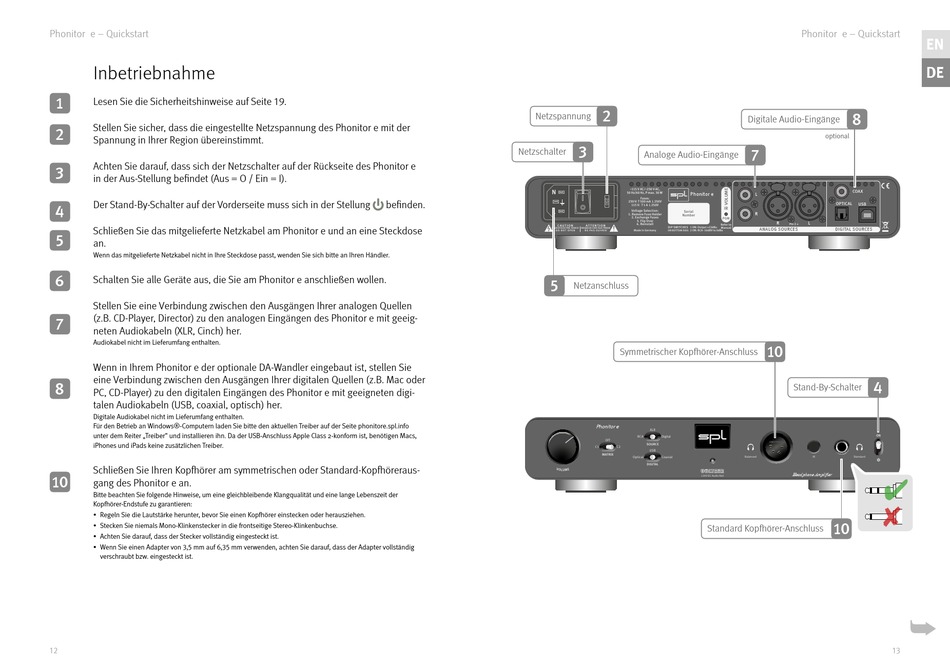

Phonitor e – Quickstart
Inbetriebnahme
1
Lesen Sie die Sicherheitshinweise auf Seite 19.
Stellen Sie sicher, dass die eingestellte Netzspannung des Phonitor e mit der
2
Spannung in Ihrer Region übereinstimmt.
Achten Sie darauf, dass sich der Netzschalter auf der Rückseite des Phonitor e
3
in der Aus-Stellung befindet (Aus = O / Ein = I).
Der Stand-By-Schalter auf der Vorderseite muss sich in der Stellung
4
Schließen Sie das mitgelieferte Netzkabel am Phonitor e und an eine Steckdose
5
an.
Wenn das mitgelieferte Netzkabel nicht in Ihre Steckdose passt, wenden Sie sich bitte an Ihren Händler.
6
Schalten Sie alle Geräte aus, die Sie am Phonitor e anschließen wollen.
Stellen Sie eine Verbindung zwischen den Ausgängen Ihrer analogen Quellen
(z.B. CD-Player, Director) zu den analogen Eingängen des Phonitor e mit geeig-
7
neten Audiokabeln (XLR, Cinch) her.
Audiokabel nicht im Lieferumfang enthalten.
Wenn in Ihrem Phonitor e der optionale DA-Wandler eingebaut ist, stellen Sie
eine Verbindung zwischen den Ausgängen Ihrer digitalen Quellen (z.B. Mac oder
8
PC, CD-Player) zu den digitalen Eingängen des Phonitor e mit geeigneten digi-
talen Audiokabeln (USB, coaxial, optisch) her.
Digitale Audiokabel nicht im Lieferumfang enthalten.
Für den Betrieb an Windows®-Computern laden Sie bitte den aktuellen Treiber auf der Seite phonitore.spl.info
unter dem Reiter „Treiber" und installieren ihn. Da der USB-Anschluss Apple Class 2-konform ist, benötigen Macs,
iPhones und iPads keine zusätzlichen Treiber.
Schließen Sie Ihren Kopfhörer am symmetrischen oder Standard-Kopfhöreraus-
10
gang des Phonitor e an.
Bitte beachten Sie folgende Hinweise, um eine gleichbleibende Klangqualität und eine lange Lebenszeit der
Kopfhörer-Endstufe zu garantieren:
• Regeln Sie die Lautstärke herunter, bevor Sie einen Kopfhörer einstecken oder herausziehen.
• Stecken Sie niemals Mono-Klinkenstecker in die frontseitige Stereo-Klinkenbuchse.
• Achten Sie darauf, dass der Stecker vollständig eingesteckt ist.
• Wenn Sie einen Adapter von 3,5 mm auf 6,35 mm verwenden, achten Sie darauf, dass der Adapter vollständig
verschraubt bzw. eingesteckt ist.
12
Netzspannung
Netzschalter
befinden.
C A U T I O N
RISK OF ELECTRIC SHOCK
D O N O T O P E N
5
2
Digitale Audio-Eingänge
3
7
Analoge Audio-Eingänge
~115 V AC/~230 V AC,
50 Hz/60 Hz, P max. 30 W
Phonitor e
Fuses:
230 V: T 500 mA L 250V
115 V: T 1 A L 250V
IR
Voltage Selection:
Serial
1. Remove Fuse Holder
Number
2. Exchange Fuses
PGM
3. Flip Over
4. Reinstall
Refer to
AT T E N T I O N
DIP SWITCHES 1 ON: Output +22dBu
Manual
RISQUE DE CHOC ÉLECTRIQUE
N E P A S O U V R I R
Made in Germany
ON BOTTOM SIDE:
2 ON: RCA -10dBV to 0dBu
Netzanschluss
Symmetrischer Kopfhörer-Anschluss
Phonitor e
XLR
RCA
Digital
Off
SOURCE
C1
C2
USB
MATRIX
Optical
Coaxial
Balanced
DIGITAL
VOLTAiR
120V DC Audio Rail
Standard Kopfhörer-Anschluss
Phonitor e – Quickstart
EN
DE
8
optional
COAX
L
OPTICAL
R
L
R
Pin 2 +
ANALOG SOURCES
DIGITAL SOURCES
10
4
Stand-By-Schalter
ON
IR
Standard
Headphone Amplifier
10
13
