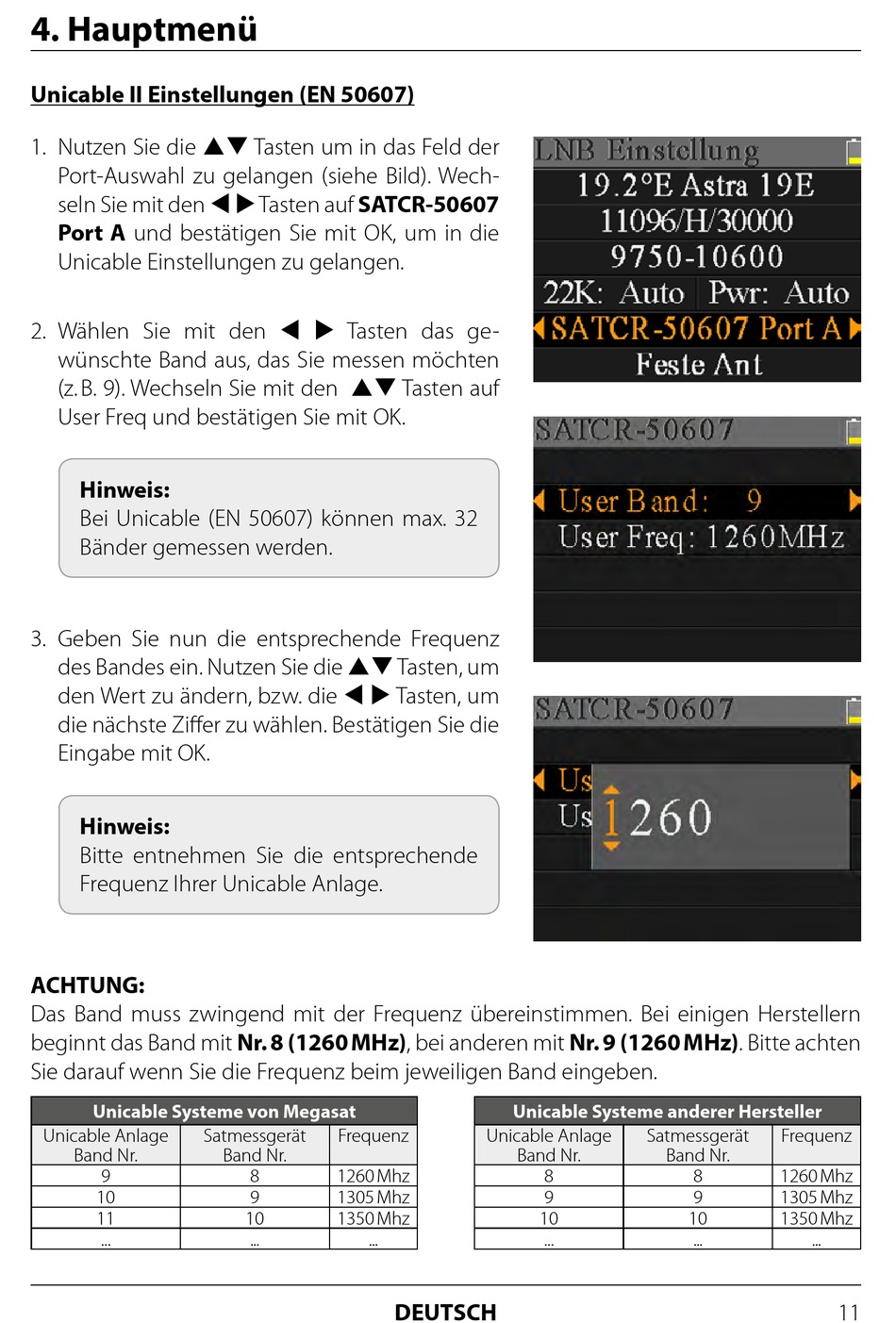

4. Hauptmenü

Unicable II Einstellungen (EN 50607)

1. Nutzen Sie die pq Tasten um in das Feld der
Port-Auswahl zu gelangen (siehe Bild). Wech-
seln Sie mit den t u Tasten auf SATCR-50607
Port A und bestätigen Sie mit OK, um in die
Unicable Einstellungen zu gelangen.
2. Wählen Sie mit den t u Tasten das ge-
wünschte Band aus, das Sie messen möchten
(z. B. 9). Wechseln Sie mit den pq Tasten auf
User Freq und bestätigen Sie mit OK.
Hinweis:
Bei Unicable (EN 50607) können max. 32
Bänder gemessen werden.
3. Geben Sie nun die entsprechende Frequenz
des Bandes ein. Nutzen Sie die pq Tasten, um
den Wert zu ändern, bzw. die t u Tasten, um
die nächste Ziffer zu wählen. Bestätigen Sie die
Eingabe mit OK.
Hinweis:
Bitte entnehmen Sie die entsprechende
Frequenz Ihrer Unicable Anlage.
ACHTUNG:
Das Band muss zwingend mit der Frequenz übereinstimmen. Bei einigen Herstellern
beginnt das Band mit Nr. 8 (1260 MHz), bei anderen mit Nr. 9 (1260 MHz). Bitte achten
Sie darauf wenn Sie die Frequenz beim jeweiligen Band eingeben.
Unicable Systeme von Megasat
Unicable Anlage
Band Nr.
9
10
11
...
Satmessgerät Frequenz
Band Nr.
8 1260 Mhz
9 1305 Mhz
10 1350 Mhz
... ...
Unicable Systeme anderer Hersteller
Unicable Anlage
Band Nr.
8
9
10
...
DEUTSCH
Satmessgerät Frequenz
Band Nr.
8 1260 Mhz
9 1305 Mhz
10 1350 Mhz
... ...
11
