Hark Radiante 60 K Aufbauanleitung

Aufbauanleitung
für Warmluftkamine mit Radiante 60 K
Sehr geehrter Kunde,
Sie haben ein Qualitätsprodukt erworben, das nach dem
neuesten Stand der Technik entwickelt wurde. Und Sie haben
sich dafür entschieden, den Wärme erzeuger selbst auf zu bauen.
Bevor Sie damit beginnen, bitten wir Sie in Ihrem eigenen
Interesse, alle Punkte der Anleit ungen aufmerksam zu lesen, denn
der Anlagenersteller (!) ist für die Sicherheit und einwandfreie
Funktion der Anlage verantwortlich. Beim Einbau des Kaminein-
satzes müssen die bestehenden Gesetze der Landes bau ordnung,
sowie örtliche feuerpolizeiliche und baurechtliche Vorschriften wie
auch die EN 13229, Teil 1, beachtet werden.
Und vergessen Sie auf keinen Fall, vor Beginn der Baumaß nahme
den Bezirks schorn steinfeger zu benachrichtigen.
Er muss den Rauchrohranschluss an dem Schornstein über prüfen
und kontrolliert den Brandschutz! Nun hoffen wir, dass Ihnen
der Aufbau Ihres neuen Warmluftkamins ohne Komplikationen
gelingt und wünschen Ihnen fortan wohlig warme Stunden mit der
Radiante 60 K!

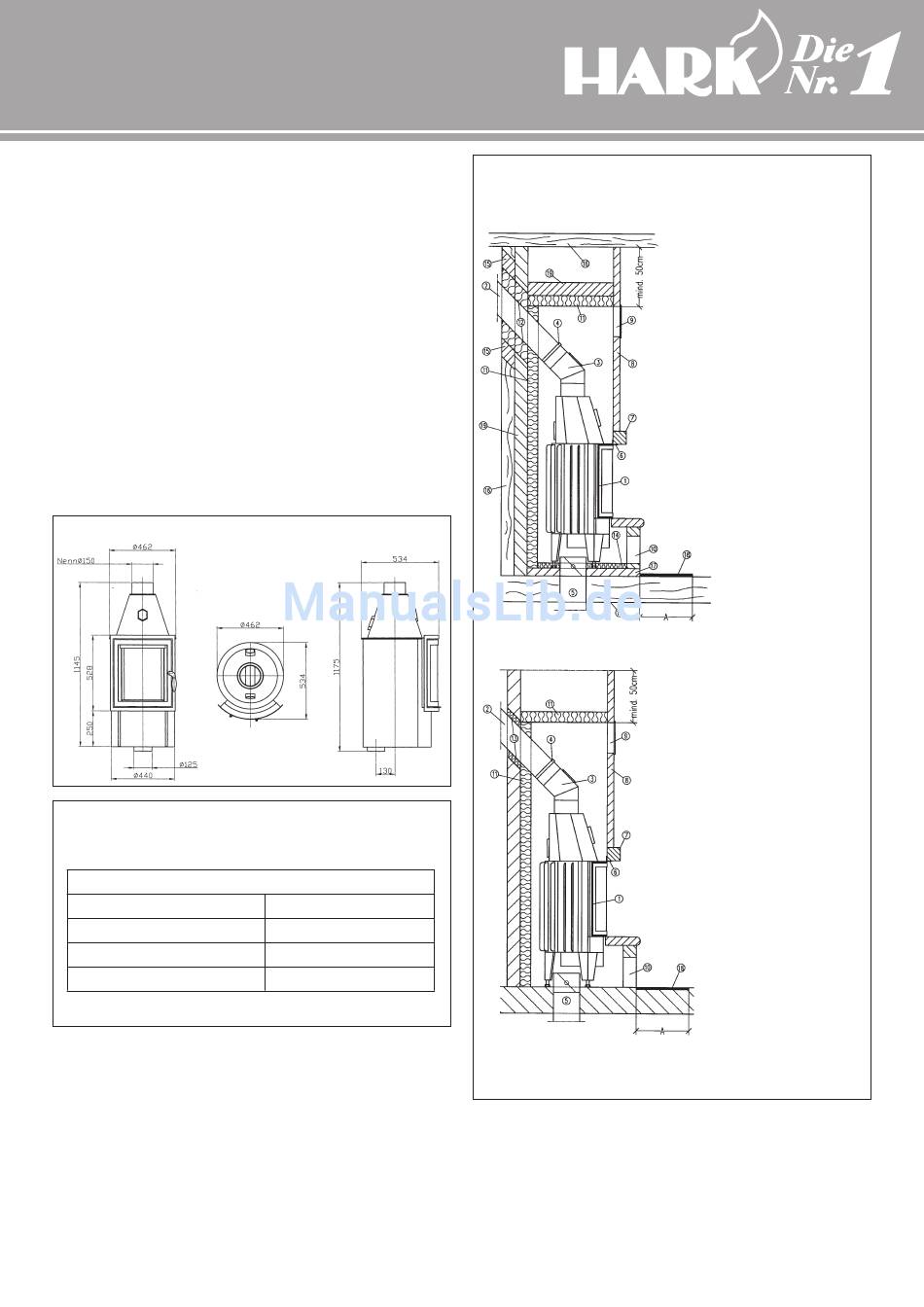

Abbildung 1
Abbildung 2
Die für die Schornsteinbemessung
nach DIN 4705 erforderlichen Werte sind:
Bei Betrieb mit geschlossenem Feuerraum: A1
Nennwärmeleistung
Abgasmassenstrom
Abgastemperatur
erforderlicher Förderdruck
Register NR RRF
1. Grundsätzliche Hinweise
1.1 Die wirksame Schornstein höhe sollte ab Rauchrohreintritt bis
zur Schornsteinmündung mindestens 4,50 m betragen und
der Schornstein sollte einen Mindest querschnitt von 254 cm
haben, jedoch 400 cm
1.2 Kamine dürfen nur in Räumen über 12 m
aufgestellt werden.
1.3 Kamine dürfen nicht in Räumen aufgestellt werden, in denen
leicht entzündbare oder explo sions fähige Stoffe hergestellt
oder gelagert werden.
kW
g/sec
°C
mbar
Bauart 1
nicht überschreiten.
2
Grundfläche
2
im Kamin- & Kachelofenbau
Abbildung 3
Ausführung bei brennbaren Baustoffen sowie Stahlbeton-
wänden und Anbauwänden unter 10 cm Stärke
Normalausführung bei nicht
brennbaren Baustoffen
*Wärmedämmplatten aus Calciumsilikat, nichtbrennbarer Baustoff gemäß DIN 4102, A1, Zu-
lassungsbescheid Z. 43. 14. - 139 des deutschen Institutes für Bautechnik, Berlin; als Alternative
zur Mineralwolle nach DIN 4102, A1; gemäß AGI Q-132
** Mineralwolle nach DIN 4102, A1 und AGI Q-132
2
1.4 Kamine sind raumluftabhängige Feuerstätten, d. h. sie
entnehmen ihre Verbrennungsluft aus dem Aufstellraum. Für
ausreichende Verbrennungsluft hat der Anlagen betreiber
bzw. -ersteller zu sorgen.
1.5 Kamine bzw. Heizkamine dürfen nicht in Räumen und
Wohnungen aufgestellt werden, aus denen mit Hilfe
von Ventilatoren (z.B. Küchendunstabsauganlagen) Luft
-1-
®
1. Hark Radiante
2. Wandfutter bzw. Kamin-
anschlussstutzen
3. verstellbarer Rauchrohr-
bogen mit Revisions öffnung
und Rauchrohr
4. Rauchrohrschelle
5. Verbrennungs luftzufuhr mit
Absperrklappe, freier Quer-
schnitt mind. 300 cm
2
6. Auflagerahmen für Sturz
7. Sturz
8. Schürze aus Poren beton,
mind. 5 cm stark
9. Warmluftaustrittsgitter,
freier Querschnitt 240 cm
2
pro kW Heizleistung
10. Sockel mit Umluftöffnung,
freier Querschnitt 200 cm
2
pro kW Heizleistung
11. Dämmung Promasil 950
*
KS, 6 cm stark
12. Mineralwolle 10 cm stark
**
13. Mineralwolle, 4 cm stark
**
14. Dämmung Promasil 950
*
KS, 4 cm stark
15. Holz- bzw. Stahlbetonwand
durch 10 cm Porenbeton
ersetzen
16. zu schützende Wand bzw.
Boden
17. Tragplatte aus Beton, mind.
6 cm stark
18. Brandschutz aus nicht
brennbarem Belag,
Mindestabstand:
Sockelhöhe plus 30 cm,
jedoch mind. 50 cm
19. 10 cm starke Abmauer ung
aus Porenbeton
