MONTAGE
Zusammenbau vereinfachen
Diese Bedienungsanleitung versichert ein erfolg-
reiches Aufbauen der Hantelbank. Jedoch gehö-
ren zu dieser Hantelbank viele kleine Teile. Man
braucht Zeit, um die Hantelbank zu montieren.
Wenn man sich genügend Zeit nimmt, dann wird
die Montage viel leichter von Hand gehen.
Lesen Sie vor der Montage alle Informationen
und Anweisungen sorgfältig durch:
• Aufgrund ihrer Größe und ihres Gewichts sollte
die Hantelbank an derjenigen Stelle aufgebaut
werden, wo sie danach auch verwendet wird.
Stellen Sie vor der Montage sicher, dass ausrei-
chend Platz für die Hantelbank vorhanden ist, so
dass man um das Gerät herumlaufen kann.
• Geben Sie alle Einzelteile auf einen freien Platz
und entfernen Sie alle Verpackungsteile. Werfen
Sie jedoch die Verpackung erst weg, wenn das
Gerät vollständig zusammengesetzt ist.
• Bei der Montage, achten Sie darauf, dass alle
Teile zeichnungsgemäß ausgerichtet sind.
1.
Bevor Sie mit der Montage beginnen, verge-
wissern Sie sich bitte, dass Sie die
Information oben gelesen und verstanden
haben. Zur Identifizierung der kleinen Teile
bei der Montage, beziehen Sie sich auf das
DIAGRAMM ZUR IDENTIFIZIERUNG DER
TEILE auf Seite 5.

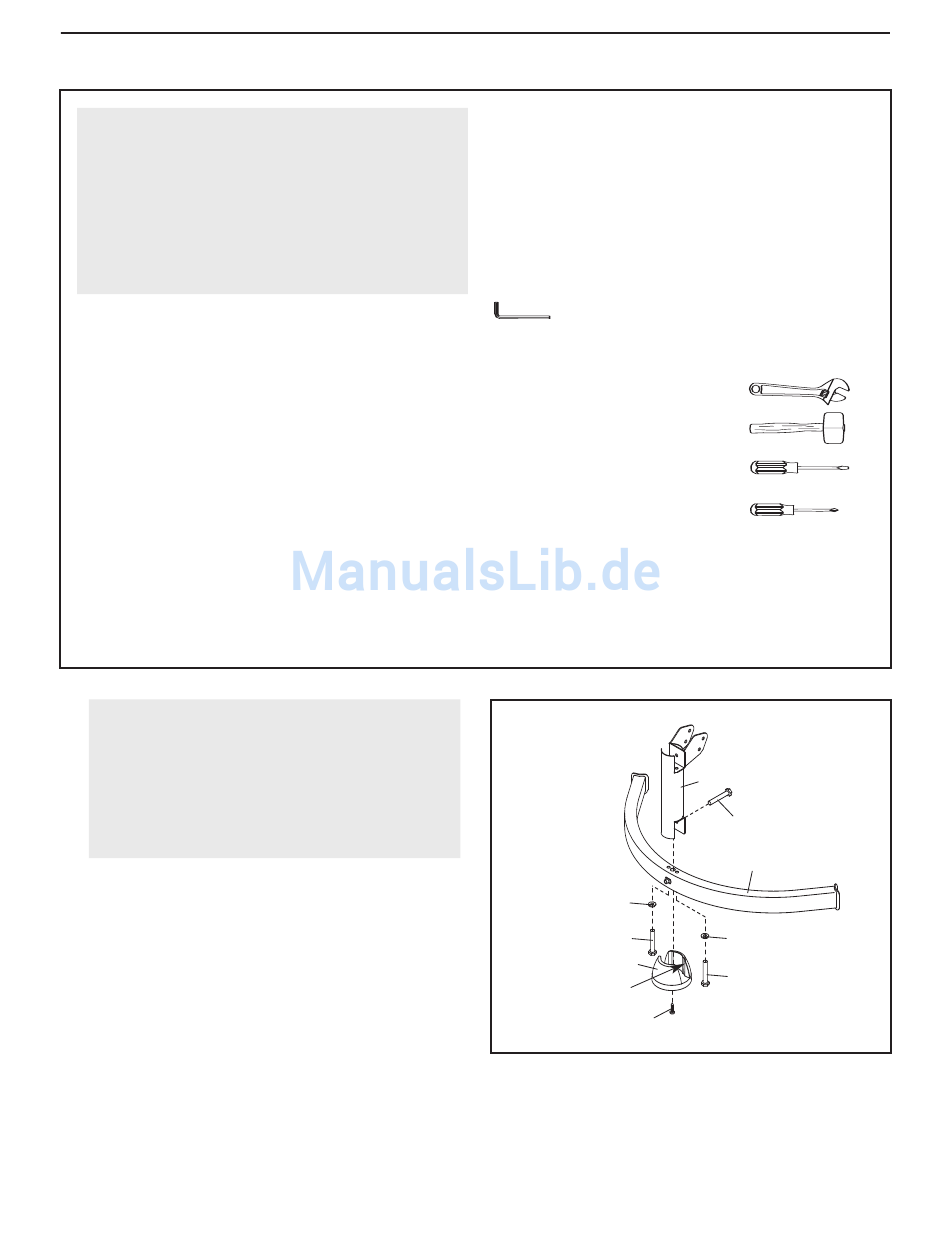

Befestigen Sie die Stützstange (5) mit einer M10
x 53mm Schraube (62), zwei M10 Scheiben (52)
und zwei M10 x 95mm Schrauben (61) an der
Basis (1).
Drehen Sie den Basisfuß (26) so, dass die Rillen
wie abgebildet verlaufen. Befestigen Sie den
Basisfuß mit einer M4 x 16mm Blechschraube
(68) an der Basis (1).
• Wenn nicht anders angewiesen, dann ziehen Sie
alle Teile bei der Montage fest an.
• Für die Montage braucht man zwei Personen.
• Um kleine Teile identifizieren zu können, bezie-
hen Sie sich auf das DIAGRAMM ZUR IDENTIFI-
ZIERUNG DER TEILE.
Zusätzlich zum mitgelieferten Sechskantschlüssel
und Schmiermittel-Paket sind die folgen-
den (nicht mitgelieferten) Werkzeuge für den
Zusammenbau erforderlich:
• zwei verstellbare Schlüssel
• ein Gummihammer
• ein Schraubenzieher
• ein Kreuzschraubenzieher
Um die Montage zu erleichtern, hält man bestens
auch folgende Werkzeuge bereit: einen
Steckschlüsselsatz, einen Gabelschlüssel- oder
Ringschlüsselsatz oder einen
Rätschenschlüsselsatz.
1
52
61
26
Rillen
68
6
5
62
1
52
61
