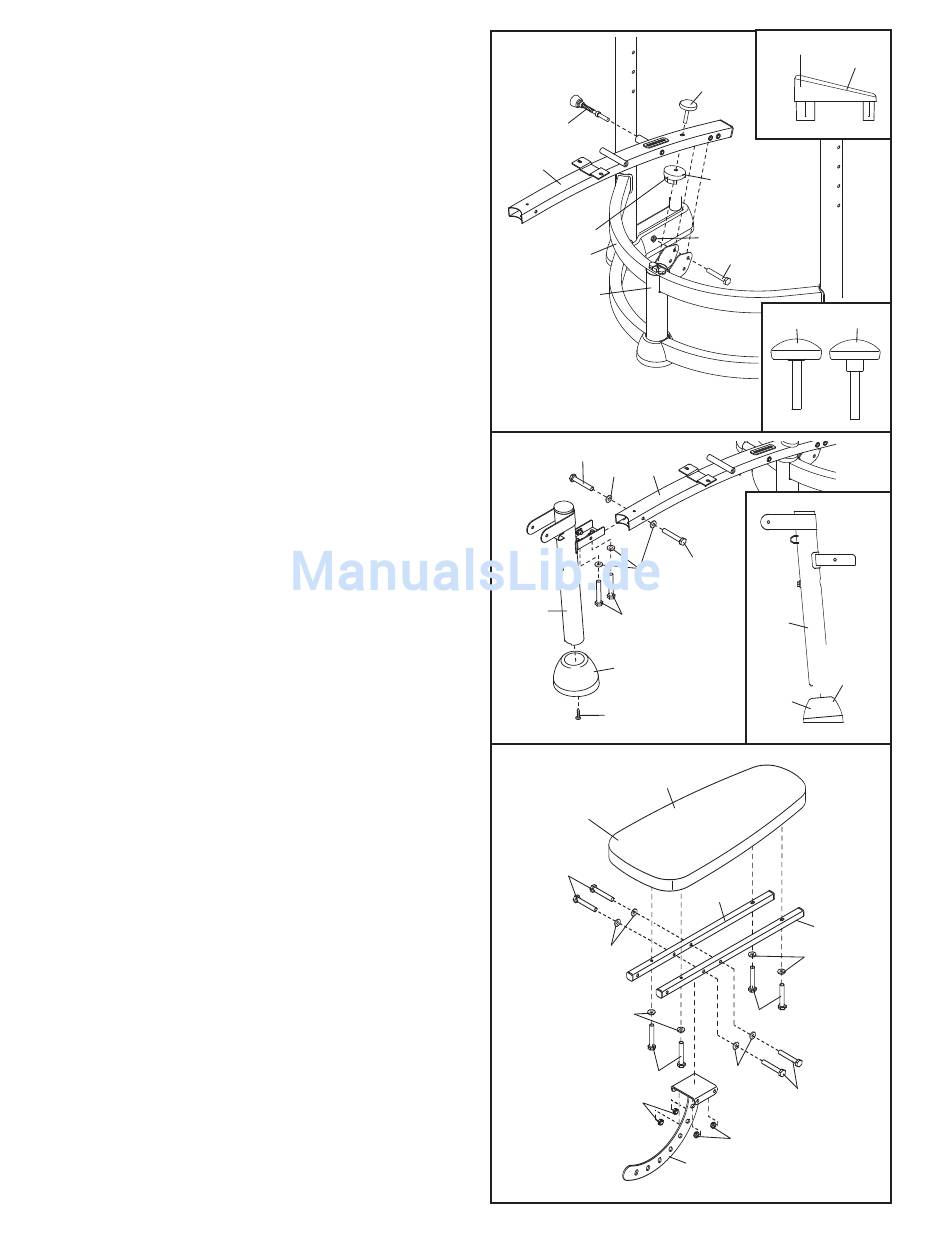

4. Richten Sie die Querstangenkappe (37) so aus,
wie in der oberen Detailzeichnung abgebildet.
Drücken Sie die Kappe auf die Querstange (4).
Tragen Sie ein klein wenig von dem beigelegten
Schmierfett auf eine M10 x 95mm Schraube (61).
Befestigen Sie den Sitzrahmen (2) mit der
Schraube und einer M10 Mutter mit Nylon-
Klemmteil (63) an der Stützstange (5).
Siehe untere Detailzeichnung und identifizie-
ren Sie den Rahmenknopf (30). Ziehen Sie den
Rahmenknopf am Sitzrahmen (2) fest.
Ziehen Sie den Rückenlehnenknopf (34) am
Sitzrahmen (2) fest.
5. Siehe Detailzeichnung. Richten Sie die
Vorderfußbasis (27) und den Vorderfuß (3) so
aus, wie abgebildet. Drücken Sie die
Vorderfußbasis auf den Vorderfuß.
Befestigen Sie die Vorderfußbasis (27) mit einer
M4 x 16mm Blechschraube (68) am Vorderfuß
(3). Befestigen Sie dann den Vorderfuß with vier
M10 x 15mm Schrauben (57) und vier M10
Scheiben (52) am Sitzrahmen (2).
6. Befestigen Sie die Rückenlehnenklammer (8) mit
vier M8 x 45mm Schrauben (64), vier M8
Scheiben (56) und vier M8 Muttern mit Nylon-
Klemmteil (66) an den zwei Rückenlehnenrahmen
(9). Ziehen Sie die Muttern noch nicht fest an.
Richten Sie die Rückenlehne (17) so aus, dass
sich das breite Ende in der angezeigten Position
befindet. Befestigen Sie die Rückenlehne mit vier
M6 x 48mm Schrauben (65) und vier M6
Scheiben (53) am Rückenlehnenrahmen (9).
Ziehen Sie die Schrauben nocht nicht fest an.
