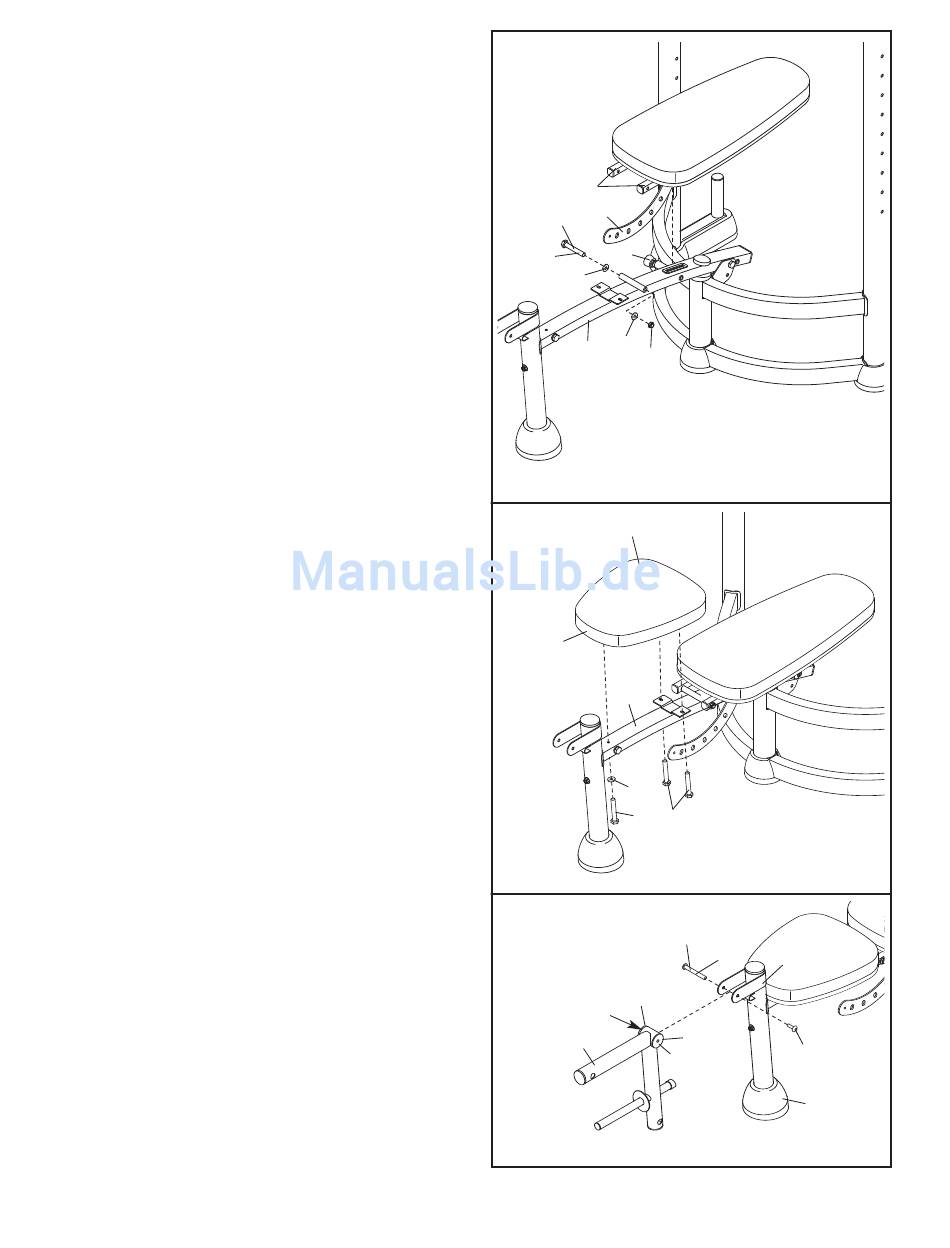

7. Ziehen Sie den Rückenlehnenknopf (34) so weit
heraus wie möglich. Schieben Sie die
Rückenlehnenklammer (8) durch die Öffnung am
Sitzrahmen (2). Lassen Sie dann den
Rückenlehnenknopf an der
Rückenlehnenklammer einrasten.
Tragen Sie etwas Schmierfett an der M10 x
182mm Schraube (51) auf. Befestigen Sie den
Rückenlehnenrahmen (9) mit der Schraube, zwei
M10 Scheiben (52) und einer M10 Mutter mit
Nylon-Klemmteil (63) am Sitzrahmen (2). Ziehen
Sie die Mutter mit Nylon-Klemmteil nicht zu
fest an; die Rückenlehnenrahmen müssen
sich leicht drehen lassen.
Siehe Schritt 6 und ziehen Sie die M8 Muttern
mit Nylon-Klemmteil (66) und die M6 x 48mm
Schrauben (65) fest.
8. Befestigen Sie den Sitz (19) mit zwei M6 x 23mm
Schrauben (60), einer M6 Scheibe (53) und einer
M6 x 61mm Schraube (59) am Sitzrahmen (2).
9. Geben Sie ein wenig Schmierfett auf den Zylinder
des M10 x 72mm Schraubensatzes (58) und auf
die Vorderseite jeder 50mm Buchse (32).
Befestigen Sie den Beinhebel (10) mit dem
Schraubensatz am Vorderbein (3). Achten Sie
darauf, den Zylinder des Schraubensatzes
durch beide Seiten der Klammer am Beinhebel
durchzustecken.
7
9
8
Schmieren
34
51
52
52
2
63
8
Breiteres Ende
19
2
53
59 60
9
Schmieren
32
Schmieren
10
9
58
Klammer
32
58
Schmieren
3
