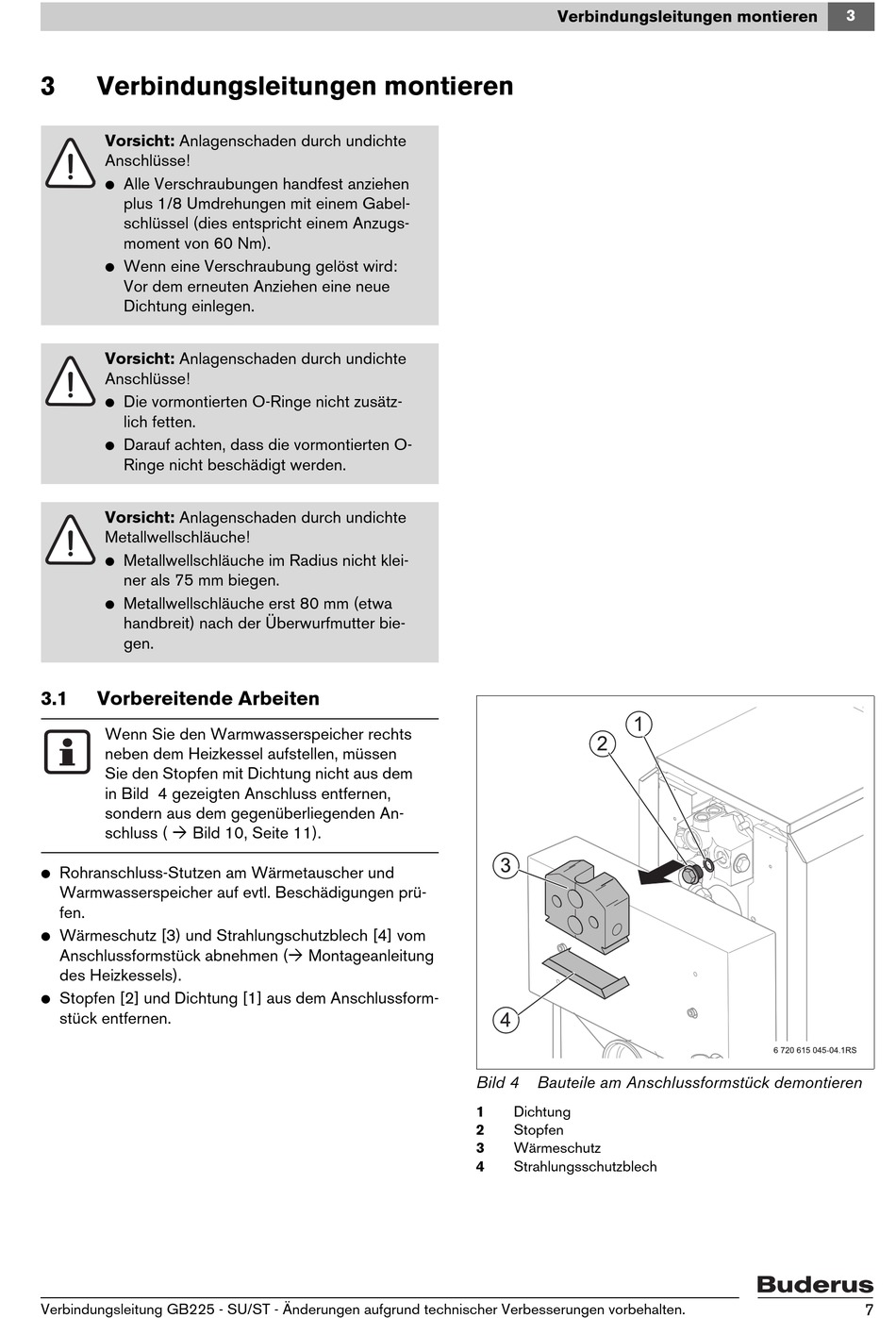

Verbindungsleitungen Montieren; Vorbereitende Arbeiten - Buderus Logano plus GB225 Montageanleitung

3

Verbindungsleitungen montieren

Vorsicht: Anlagenschaden durch undichte
Anschlüsse!
V Alle Verschraubungen handfest anziehen
plus 1/8 Umdrehungen mit einem Gabel-
schlüssel (dies entspricht einem Anzugs-
moment von 60 Nm).
V Wenn eine Verschraubung gelöst wird:
Vor dem erneuten Anziehen eine neue
Dichtung einlegen.
Vorsicht: Anlagenschaden durch undichte
Anschlüsse!
V Die vormontierten O-Ringe nicht zusätz-
lich fetten.
V Darauf achten, dass die vormontierten O-
Ringe nicht beschädigt werden.
Vorsicht: Anlagenschaden durch undichte
Metallwellschläuche!
V Metallwellschläuche im Radius nicht klei-
ner als 75 mm biegen.
V Metallwellschläuche erst 80 mm (etwa
handbreit) nach der Überwurfmutter bie-
gen.
3.1

Vorbereitende Arbeiten

Wenn Sie den Warmwasserspeicher rechts
neben dem Heizkessel aufstellen, müssen
Sie den Stopfen mit Dichtung nicht aus dem
in Bild 4 gezeigten Anschluss entfernen,
sondern aus dem gegenüberliegenden An-
schluss ( Bild 10, Seite 11).
V Rohranschluss-Stutzen am Wärmetauscher und
Warmwasserspeicher auf evtl. Beschädigungen prü-
fen.
V Wärmeschutz [3) und Strahlungschutzblech [4] vom
Anschlussformstück abnehmen (
des Heizkessels).
V Stopfen [2] und Dichtung [1] aus dem Anschlussform-
stück entfernen.
Verbindungsleitung GB225 - SU/ST - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Montageanleitung
Bild 4
1
2
3
4
Verbindungsleitungen montieren
Bauteile am Anschlussformstück demontieren
Dichtung
Stopfen
Wärmeschutz
Strahlungsschutzblech
3
