6302 8387 – 11/2003 DE/CH/AT
Montageanleitung
Flexible Rohrverbindung

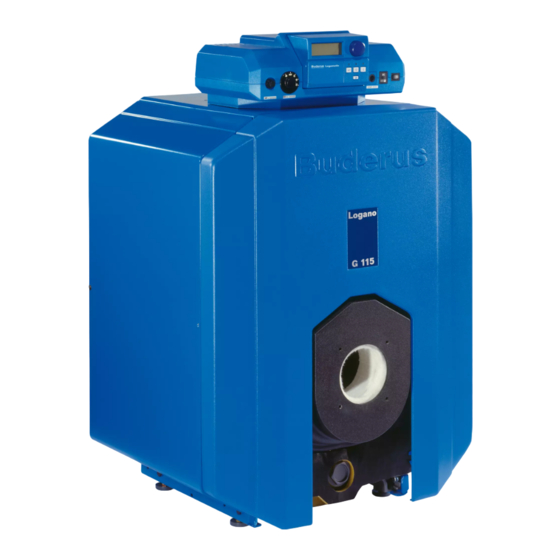

Logano G115/G125
Logalux ST150/160/200/300
Logano G115/G125 mit Brenner
Logalux ST150/160/200/300
Bitte vor Montage sorgfältig lesen
Für das Fachhandwerk

Kapitel

Fehlerbehebung

Verwandte Anleitungen für Buderus Logano G115

Heizkessel Buderus Logano G115 Bedienungsanleitung
Öl-/gas-spezialheizkessel (12 Seiten)
Öl-brennwertkessel Buderus Logano G125 Montage- Und Wartungsanleitung
Öl-spezialheizkessel mit brenner logatop be (52 Seiten)
Heizkessel Buderus Logano plus GB225 Montageanleitung
Heizkessel-speicher-verbindungsleitung (16 Seiten)
Zubehör Anschluss Buderus Logano G124 Montageanleitung
Heizkessel-speicher verbindungsleitung (12 Seiten)
Heizkessel buderus Logano G234 Montageanleitung
Heizkessel-speicherverbindungsleitung (12 Seiten)
Heizkessel Buderus g125 Bedienungsanleitung
Öl/gas-spezialheizkessel logano (12 Seiten)
Heizkessel Buderus Logano G125 Bedienungsanleitung
Öl-spezialheizkessel mit brenner logatop be (12 Seiten)
Heizkessel Buderus Logano G215 Montageanleitung
Heizkessel-speicher-verbindungsleitung (12 Seiten)

Inhaltszusammenfassung für Buderus Logano G115

Seite 1

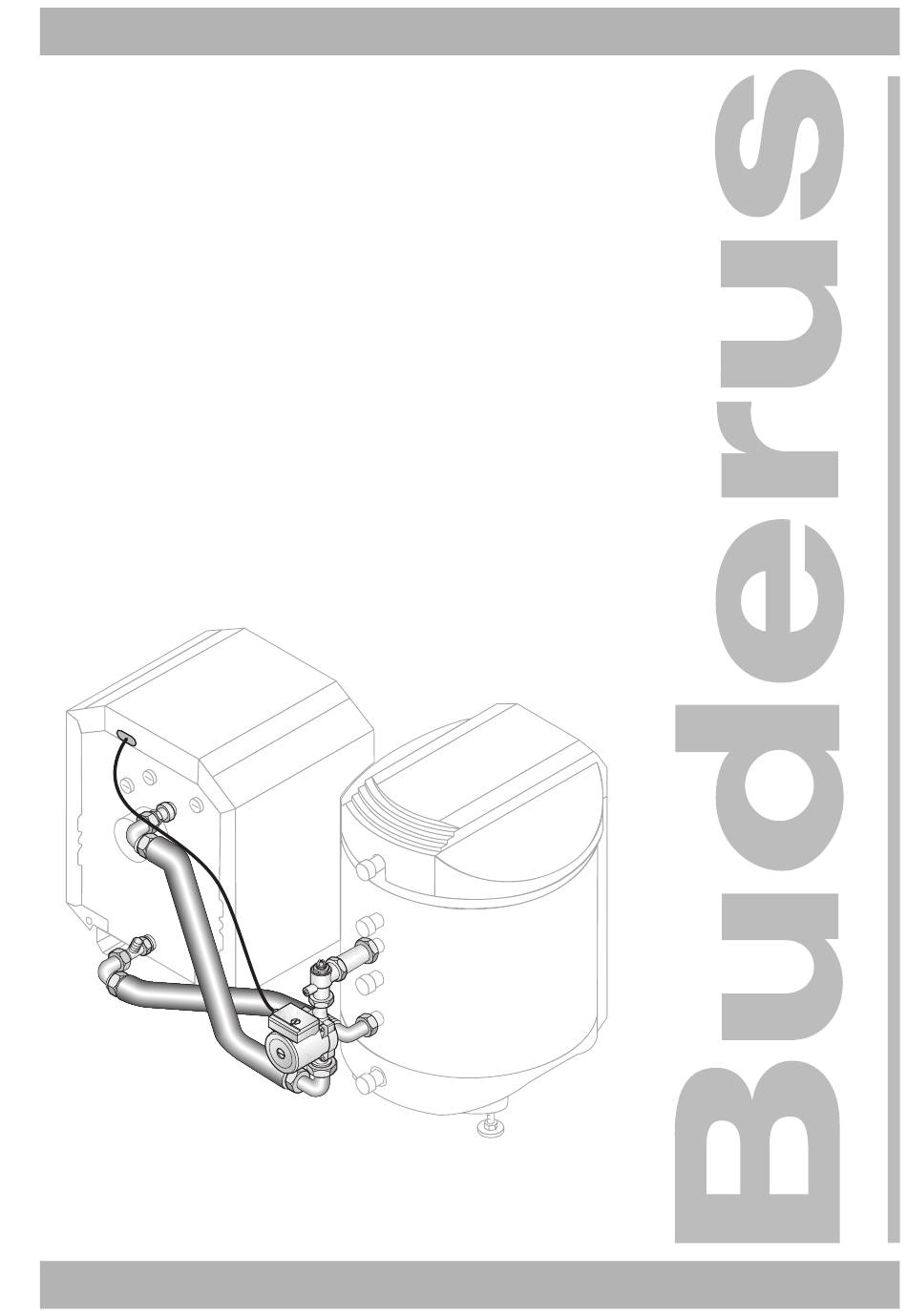

6302 8387 – 11/2003 DE/CH/AT Für das Fachhandwerk Montageanleitung Flexible Rohrverbindung Logano G115/G125 Logalux ST150/160/200/300 Logano G115/G125 mit Brenner Logalux ST150/160/200/300 Bitte vor Montage sorgfältig lesen...

Seite 2 : Inhaltsverzeichnis

ANWENDERHINWEIS Beachten Sie für die Montage und den Be- trieb der Heizungsanlage die landesspezi- fischen Normen und Richtlinien! Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanleitung Flexible Rohrverbindung für Logano G115/G125 mit Logalux ST • Ausgabe 11/2003...

Seite 3 : Aufstellung

Speicherrücklauf montieren. ! Den kurzen Metallwellschlauch mit der kurzen Ver- längerung an den Speichervorlauf montieren. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanleitung Flexible Rohrverbindung für Logano G115/G125 mit Logalux ST • Ausgabe 11/2003...

Seite 4 : Lieferumfang

Doppelnippel G 1 x G 1 Reduzierwinkel G 1½ x G 1 Verlängerung G 1 Tab. 2 Lieferumfang Verrohrung Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanleitung Flexible Rohrverbindung für Logano G115/G125 mit Logalux ST • Ausgabe 11/2003...

Seite 5 : Montage, Montage Der Rohrverbindung

Beschädigungen prüfen. ANWENDERHINWEIS Sollte eine der Verschraubungen gelöst werden, so ist vor dem erneuten Anziehen eine neue Dichtung einzulegen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanleitung Flexible Rohrverbindung für Logano G115/G125 mit Logalux ST • Ausgabe 11/2003...

Seite 6 : Rücklaufanschluss Bei Kessel/speicher-Kombination Montieren

Pos. 1: kurzer Metallwellschlauch Pos. 2: Position der Dichtung Ø 24 x 30,5 x 2 Pos. 3: Winkel G 1 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanleitung Flexible Rohrverbindung für Logano G115/G125 mit Logalux ST • Ausgabe 11/2003...

Seite 7 : Vorlaufanschluss Bei Kessel/speicher-Kombination Montieren

Pos. 4: Position der Dichtung Ø 28 x 44 x 2 Dichtheit. Pos. 5: Pumpe Pos. 6: Eck-Rückschlagventil Pos. 7: Verlängerung Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanleitung Flexible Rohrverbindung für Logano G115/G125 mit Logalux ST • Ausgabe 11/2003...

Seite 8 : Elektrischer Anschluss

! Die elektrischen Anschlüsse sind nach Schaltplan auszuführen (siehe Schaltplan beim Regelgerät). Abb. 8 Elektrischer Anschluss Pos. 1: elektrische Leitung von Pumpe Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanleitung Flexible Rohrverbindung für Logano G115/G125 mit Logalux ST • Ausgabe 11/2003...

Seite 9 : Füllen Der Anlage

Entleerung der Anlage nicht ganz leer läuft, daher vor Frost schützen oder Rest- wasser mit Luft aus der Heizschlange drü- cken bzw. saugen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanleitung Flexible Rohrverbindung für Logano G115/G125 mit Logalux ST • Ausgabe 11/2003...
