4 .5

Einstellbare Maximalwerte

Je nach Gerätetyp können verschiedene Maximalwerte am
Netzgerät eingestellt werden:
❙ Beim R&S®HMC8041 stellt CH1
R&S®HMC8041:
durchgehend 0 V bis 32 V / 10 A bereit (100 W max.).
❙ R&S®HMC8042: Beim R&S®HMC8042 stellen CH1 und
CH2 durchgehend 0 V bis 32 V / 5 A bereit (50 W max. pro
Kanal).
❙ R&S®HMC8043: Beim R&S®HMC8043 stellt CH1, CH2
und CH3 durchgehend 0 V bis 32 V / 3 A bereit (33 W
max. pro Kanal).
I
3
1
0
0

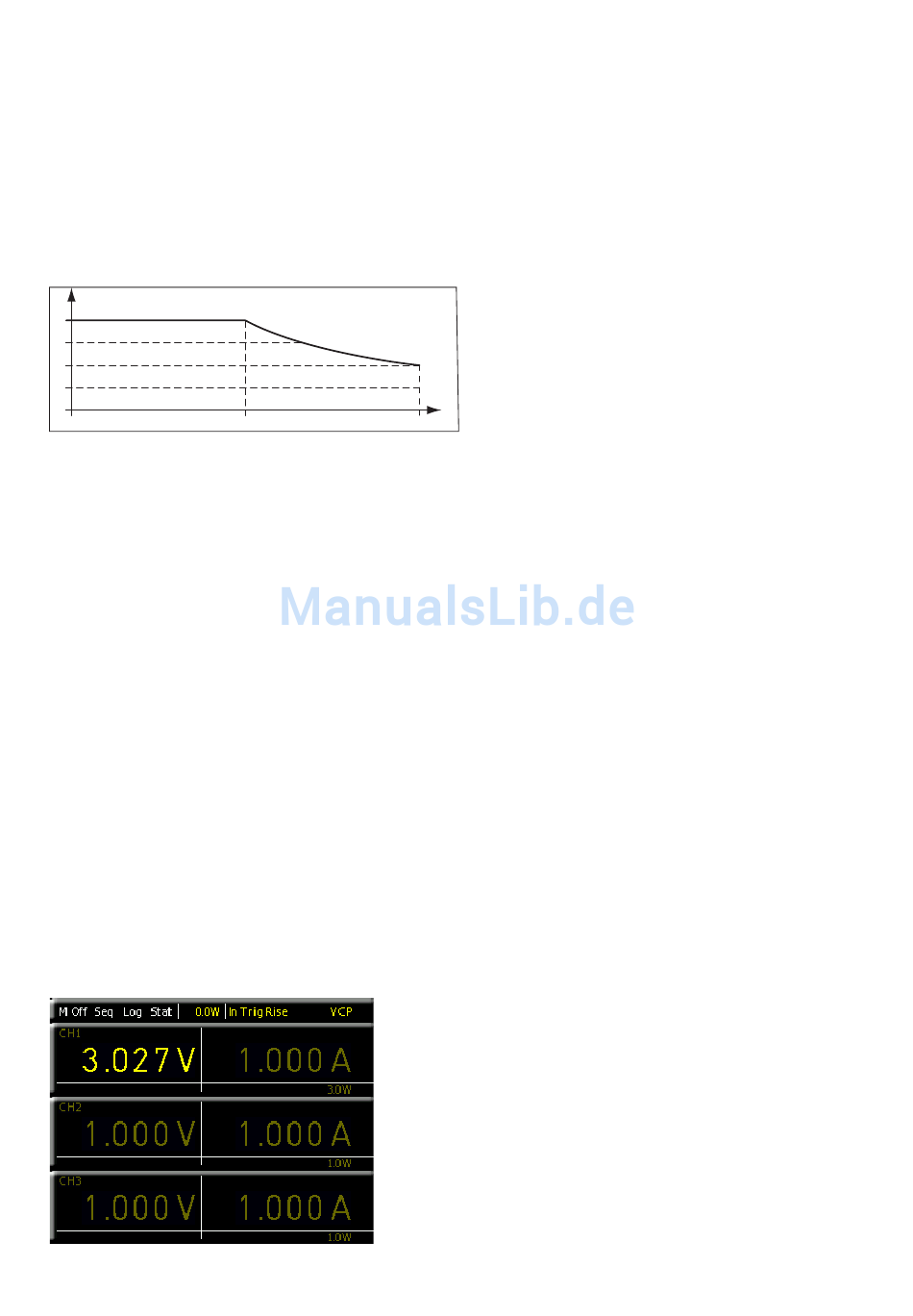

Abb. 4.4: R&S®HMC8043 Leistungshyperbel
4 .6 Aktivierung der Kanäle
Nach der Parametereingabe (Strom / Spannung) des jewei-
ligen Kanals wird der entsprechende Kanal mit der Taste
CH1 ON/OFF, CH2 ON/OFF oder CH3 ON/OFF selektiert
und mit der Taste MASTER ON/OFF an den Ausgang ange-
legt. Somit lassen sich vorab die gewünschten Ausgangs-
größen komfortabel einstellen und danach mit der Taste
MASTER ON/OFF an den Verbraucher zuschalten. Der
jeweilige Kanal bzw. der Signalausgang ist aktiv, wenn die
LED der Taste leuchtet. Zusätzlich wechselt die Display-
anzeige des jeweiligen aktivierten Kanals je nach Modus
in grün (CV = Konstantspannungsbetrieb) oder rot (CC =
Konstantstrombetrieb). Ist der Ausgang MASTER ON/OFF
deaktiviert, so werden die Werte auf dem Display in gelb
angezeigt.
4 .7

LIVE Mode

Zusätzlich zu den bereits erwähnten Einstellungsmöglich-
keiten über das Kanal-Kurzmenü ist ein LIVE Modus verfüg-
bar. Mittels LIVE Modus können die Strom- und Span-
nungswerte direkt auf dem Display für den jeweiligen Kanal
eingestellt werden. Wird der Drehgeber länger gedrückt, so
wird der LIVE Modus aktiviert. Das Gerät springt automa-
tisch in das Spannungseingabefeld von Kanal 1 (CH1). Alle

Abb. 4.5: LIVE Mode

10
weiteren Felder werden ausgegraut. Die Werteeingabe
erfolgt hierbei ausschließlich mit dem Drehgeber. Je nach-
dem, wie schnell oder langsam der Drehgeber gedreht
wird, ändert sich der Eingabewert in großen oder kleinen
Schritten. Mit den Pfeiltasten kann das jeweilige Eingabe-
feld gewählt werden. Sind alle Einstellungen getätigt, kann
der LIVE Modus durch Drücken des Drehgebers oder der
untersten Softmenütaste beendet werden.
V
32
Einstellen von Parametern
13
