Stromanschluss
1
Sicherungen
2
Zustandsanzeigen
3
Lautsprecheranschluss
4
Bitte beachten Sie, dass der GZDSP 4.80AMP unter Umständen nicht direkt über den Anschluss des Kabelsatzes für
Hochpegel-Eingang an einem bereits im Fahrzeug installierten OEM Verstärker (Aktivsystem) verwendet werden kann.
Dies könnte zu schwerwiegenden Defekten sowohl am Verstärker selbst, als auch an der originalen Fahrzeugelektronik
führen, sollte die Leistung des originalen Verstärkers außerhalb der angegebenen Eingangsempfindlichkeit liegen (s.
technische Daten). Wenden Sie sich bei Ungewissheit an den Fachhandel oder den Fahrzeughersteller.

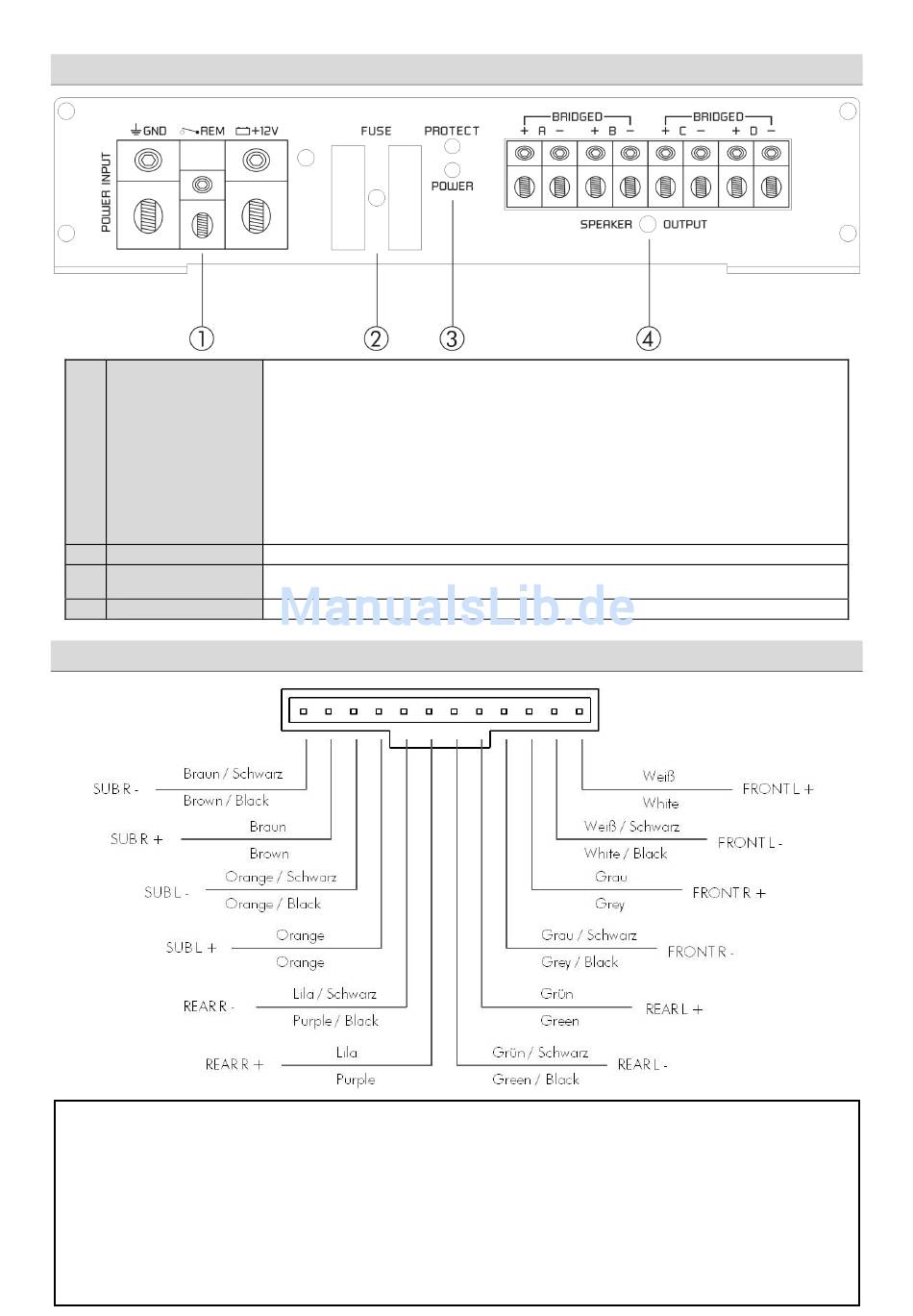

Anschlüsse (Ausgangsseite)
+12V
an den Pluspol (Batterie)
GROUND
an die Karosserie (Masse)
REM
Remote-Eingang (bei Nutzung der Cinch Eingänge) oder
Remote-Ausgang (im Hochpegel-Betrieb)
Im Hochpegel-Betrieb darf der Remote-Ausgang des Steuergerätes nicht an den Remote-Eingang
des GZDSP 4.80AMP angeschlossen werden.
Der Remote Ausgang liefert im Hochpegel-Betrieb eine 12 Volt Spannung, die als Remote für
weitere Verstärker genutzt werden kann. Der Ausgangsstrom ist auf höchstens 130 mA begrenzt.
Bei Anschluss mehrerer Geräte mit einer insgesamt höheren Stromaufnahme ist die Verwendung
eines zusätzlichen Relais erforderlich.
Defekte Sicherungen ausschließlich durch identische Sicherungswerte ersetzen
POWER
grün/ok (Gerät in Betrieb)
PROTECT rot/Fehler (Schutzschaltung aktiv)
Anschluss der Lautsprecherkabel für die Kanäle A/B/C/D
Kabelsatz für Hochpegel-Eingang
ACHTUNG!
- 5 -
