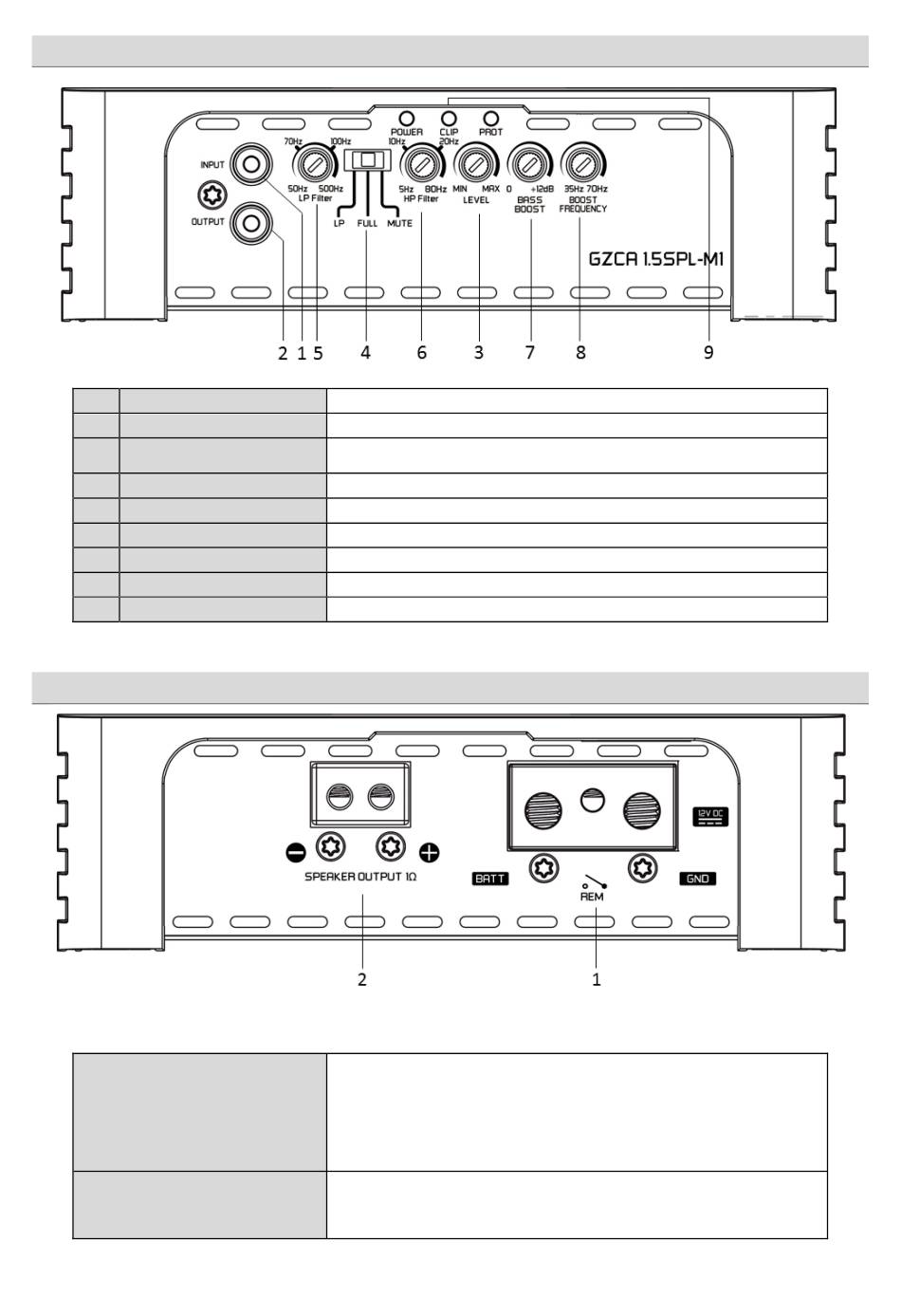

Einstellungen und Funktionen – GZCA 1.5SPL-M1 / -M2
1 Signaleingang (Cinch)
2 Signalausgag (Cinch)
Regler für
3
Eingangsempfindlichkeit
4 Tiefpass-Funktionsschalter
5 Tiefpass-Filter
6 Hochpass-Filter
7 Bass Boost Pegel
8 Bass Boost Frequenz
9 Betriebsanzeigen
* Um einen fehlerfreien Betrieb zu gewährleisten, sollten ausschließlich hochwertige Cinch Kabel verwendet werden!
Anschluss für Lautsprecher
(speaker terminal)
Anschluss für die Stromversorgung
(power terminal)
Zum Anschluss des Vorverstärkerausganges des Steuergerätes (Cinch)
Zum Anschluss an weitere Verstärker
Zur Einstellung der Eingangsempfindlichkeit
Zur Auswahl der gewünschten Tiefpass-Filterfunktion
Zum Einstellen der gewünschten Filterfrequenz (80Hz bis 25 kHz)
Zum Einstellen der gewünschten Filterfrequenz (5 Hz bis 80 Hz)
Zum Einstellen der gewünschten Intensität der Bassanhebung (0 bis 12 dB)
Zum Einstellen der gewünschten Frequenz der Bassanhebung (35 bis 70 Hz)
Zeigen den Betriebszustand, Übersteuern und die aktivierte Schutzschaltung an
Anschlüsse – GZCA 1.5SPL-M1 / -M2
Zum Anschluss eines oder zweier Lautsprecher(s)
(Die Impedanz der Lautsprecher darf den für diesen Verstärker angegebenen
Wert nicht unterschreiten)
GZCA 1.5SPL-M1
GZCA 1.5SPL-M2
BAT zum Anschluss an den Pluspol der Batterie (+12 V)
REM zum Anschluss der Steuerleitung (Remote) des Autoradios
GND zum Anschluss an die Fahrzeugmasse
Minimale Lautsprecherimpedanz 1 Ohm
Minimale Lautsprecherimpedanz 2 Ohm
