TOSLINK Eingang
1
(OPTICAL INPUT)
Anschluss für die
Fernbedienung
2
(REMOTE)
Signaleingang SUB
3
Signaleingang REAR
4
Signaleingang FRONT
5
USB Anschluss
(PC LINK)
6
und
USB Statusanzeige
Anschluss für
Line-Ausgang
7
(LINE OUT)
Hochpegel Eingang
8
(HIGH LEVEL INPUT)
9
AUX Eingang*
PC Link switch
10
BT BOX Anschluss

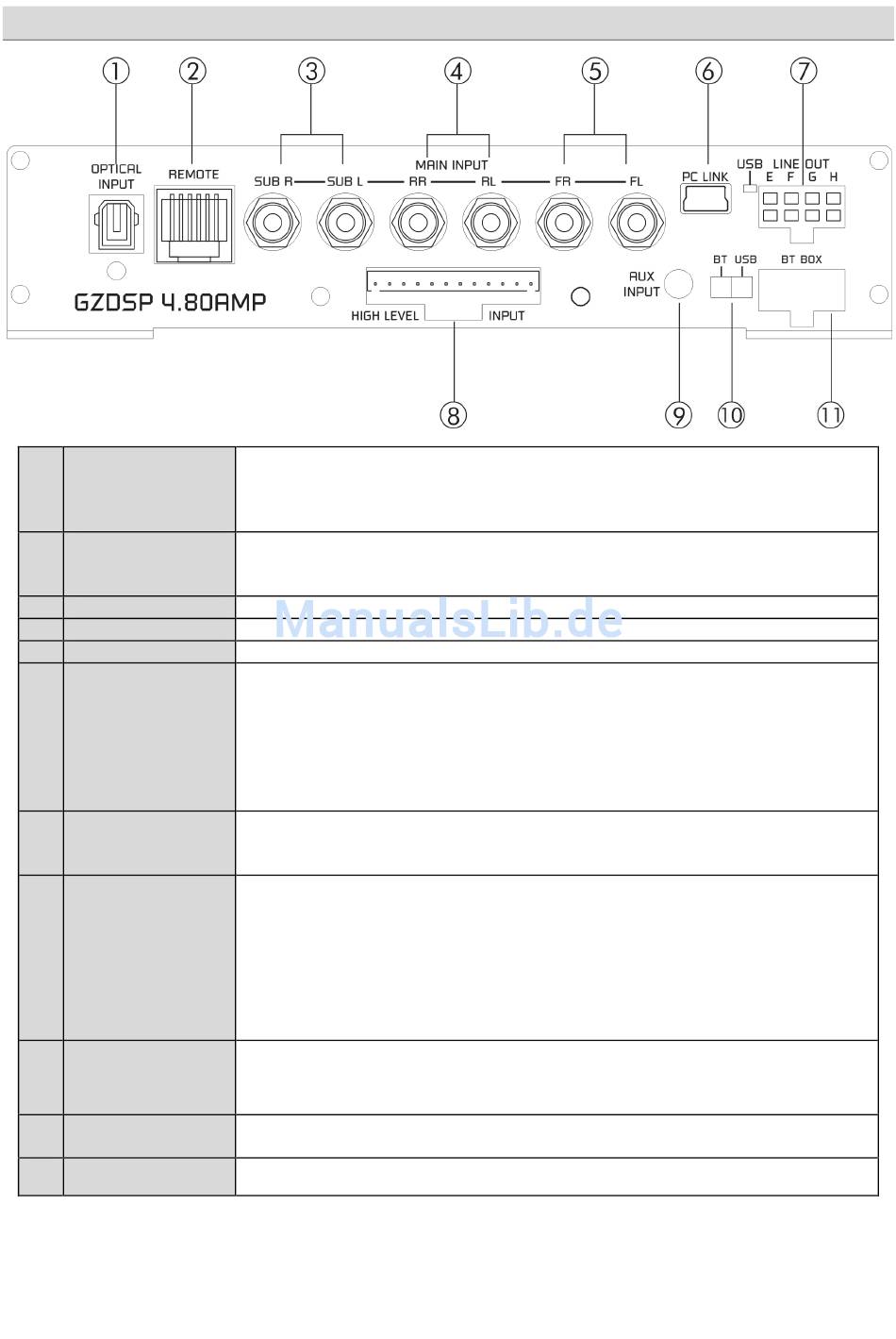

Anschlüsse (Eingangsseite)
Zum Anschluss einer digitalen Audioquelle mittels optischem Signal (SPDIF / Stereo PCM)
Wenn der Pegel des angeschlossenen Digitalsignales nicht über dessen Audioquelle regelbar ist,
empfehlen wir den Einsatz einer der beiden optionalen Fernbedienungen, da ansonsten die
Wiedergabe ausschließlich bei vollem Lautstärkepegel erfolgt!
Zum Anschluss einer der optional erhältlichen Fernbedienungen
GZDSP Remote oder GZDSP Touch-Remote
Anschlussbuchsen für Subwoofer Eingangssignal
Anschlussbuchsen für Hecklautsprecher Eingangssignal
Anschlussbuchsen für Frontlautsprecher Eingangssignal
Für Änderungen am Audio-Setup muss das Gerät über den Mini-USB-Anschluss ausschließlich
mittels des beiliegenden USB-Kabels mit einem Windows-PC verbunden werden, auf welchem
zuvor die mitgelieferte DSP Software installiert wurde. Die Verbindung kann nach Fertigstellung
der Einstellungen wieder getrennt werden. Das Kabel sollte nicht verlängert werden, da
ansonsten die Kommunikation zwischen DSP und PC beeinträchtigt werden könnte. Die LED
neben dem USB Anschluss leuchtet blau auf, sobald eine Verbindung per USB-Kabel zwischen
DSP und PC hergestellt wurde
Zum Anschluss des mitgelieferten Kabelsatzes für den 4-Kanal Cinch Line-Ausgang. Dieser liefert
ein Audiosignal für weitere Verstärker und kann mittels der DSP-Software konfiguriert werden
Die Hochpegel-Eingänge sollten verwendet werden, falls die Head-Unit (Autoradio) weder über
Cinch-Vorverstärker-Ausgänge, noch über einen SPDIF Ausgang verfügt.
Die Lautsprecher-Ausgänge der Head-Unit werden in diesem Fall mit dem Kabelsatz für den
Hochpegel-Eingang verbunden. Bei Verwendung des Hochpegel-Eingangs verfügt das Gerät
über eine AUTO-ON Funktion (über DC-On Erkennung). Im Hochpegel-Betrieb darf der Remote
Ausgang des Steuergerätes nicht an den Remote-Eingang des POWER INPUT Anschlusses
angeschlossen werden.
Achtung: Die Hochpegel-Eingänge und die 6 Cinch Eingänge dürfen nicht gleichzeitig betrieben
werden. Dies könnte zu einer Fehlfunktion oder Beschädigung des Prozessors führen.
An die 3,5 mm Klinkenbuchse kann eine externe Audioquelle (MP3-Player, Smartphone,
Navigationsgerät) angeschlossen werden. Bei NICHT lautstärkegeregelten Audio Signalen ist die
Nutzung einer der optionalen Fernbedienungen zur Lautstärkeregelung notwendig. *Wenn
ausschließlich der AUX-Eingang genutzt wird, muss eine Remoteleitung angeschlossen werden
Um eine Verbindung mit dem PC über das USB Kabel herstellen zu können, muss dieser Schalter
in die „USB" Position gebracht werden. Die „BT" Position ist ohne Funktion.
Zum Anschluss des optional erhältlichen, kabellosen BT Adapters zur direkten Musikübertragung
oder der optional erhältlichen Fernbedienung GZDSP Touch-Remote.
