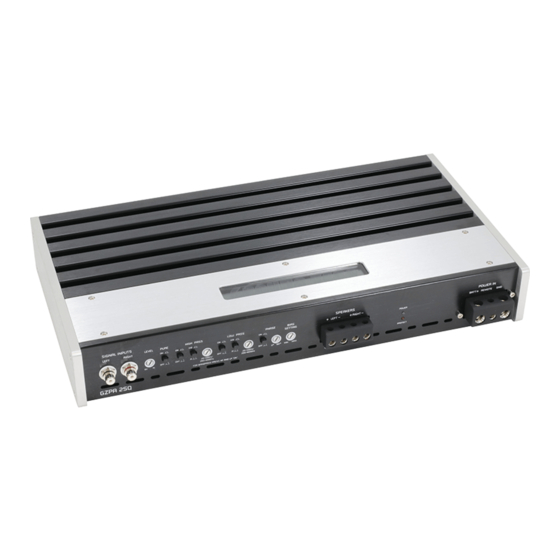

- Seite 1 PLUTONIUM SERIES Amplifier GZPA 2SQ GZPA 4SQ Owner’s Manual & Installation Guide English...
-
Seite 3: Terms Of Warranty
Introduction Thank you for choosing a GROUND ZERO product and welcome to your new PLUTONIUM series amplifier! This is the owner´s manual providing instructions on the operation and installation of this high-end car amplifier. Please, read it carefully. If you have any further questions, please contact your local Ground Zero dealer or our regional distribution partner. - Seite 4 Start-Stop capability (9 -16 Volt) • Overheat and short circuit protection • Low distortion Burr-Brown OPA2134PA operation amplifier • Ground Zero exclusive Mundorf Mcap® capacitors • Solid and high efficient black anodized heatsink • White illuminated lasered glass logo plate •...
- Seite 5 General installation note • As a precaution, it is recommended to disconnect the vehicles battery before mounting the amplifier. (Note: For new vehicles, disconnecting the battery might cause various errors in your vehicle´s electric system that can be cleared only by authorized service partners of your vehicle´s manufacturer! Please ask your service partner first before disconnecting the battery!) •...
- Seite 6 The BIAS setting however, does not influence the general output power of the amplifier LED illumination Optionally, the LED illumination of the Ground Zero logo can be switched off. For this purpose, the jumper positioned on the back side of the top aluminum cover needs to be removed from the illumination pc board.
- Seite 7 Connections GZPA 2SQ – stereo mode Connections GZPA 2SQ – bridged mode...
- Seite 8 The BIAS setting however, does not influence the general output power of the amplifier LED illumination Optionally, the LED illumination of the Ground Zero logo can be switched off. For this purpose, the jumper positioned on the back side of the top aluminum cover needs to be removed from the illumination pc board.
- Seite 9 Connections GZPA 4SQ – stereo mode Connections GZPA 4SQ – bridged mode...
-
Seite 10: Troubleshooting
Speaker short circuit Check the speakers and speaker wires Amplifier overheated Wait for cooling down Probably damaged amplifier Contact a Ground Zero service partner Amplifier is not switching Power supply Check the fuse(s) Check the power connection... -
Seite 11: Specifications
222 x 60.5 x 420 W x H x L mm Dimensions 8.74“ x 2.38“ x 16.54“ W x H x L inch Weight 6.0 kg 6.2 kg Ground Zero GmbH Erlenweg 25, 85658 Egmating, Germany Tel. +49 (0)8095/873-830 www.ground-zero-audio.com... - Seite 12 PLUTONIUM SERIES Verstärker GZPA 2SQ GZPA 4SQ Bedienungs- und & Anschlussanleitung Deutsch...
-
Seite 14: Plutonium Series - Ein High-End Erlebnis
Einleitung Danke, dass Sie sich für ein GROUND ZERO Produkt entschieden haben und willkommen zu Ihrem neuen Verstärker der PLUTONIUM Serie. Die Bedienungsanleitung beinhaltet alle notwendigen Informationen zum Anschluss und für den Betrieb dieses High-End Verstärkers für Ihr Fahrzeug. Bitte lesen sie diese sorgfältig durch. Sollten Sie weitere Fragen zum Produkt haben, wenden Sie sich bitte an den Fachhandel oder an unseren Customer Support. -
Seite 15: Austattungsmerkmale
Einschalt- und Schutzanzeige • Start-Stop Stabilität (9 -16 Volt) • Überhitzungs-, Überspannungs- und Kurzschluss-Schutzschaltung • Verzerrungsarme Burr-Brown OPA2134PA Operationsverstärker • Ground Zero exklusive Mundorf Mcap® Kondensatoren • Massiver und hocheffizienter Kühlkörper • Weiß beleuchtete, lasergravierte Logo-Glasplatte • Phasenregelung (GZPA 2SQ) •... -
Seite 16: Allgemeine Montagehinweise
Allgemeine Montagehinweise • Als Vorsichtsmaßnahme wird empfohlen, die Fahrzeugbatterie vor der Installation zu trennen! (Hinweis: Bei einigen neueren Fahrzeugen kann das Trennen der Batterie zu Fehlermeldungen der Bordelektrik führen, welche ausschließlich durch eine autorisierte Fachwerkstatt gelöscht werden können. Bitte beachten Sie Hinweise in der Betriebsanleitung des Fahrzeuges oder fragen Sie einen Servicepartner für Ihr Fahrzeug, bevor Sie die Batterie trennen!) •... - Seite 17 Einbaupositionen lässt sich somit der gewünschte Klang-Charakter festlegen. Die Ausgangsleistung bleibt durch die BIAS Einstellung jedoch unverändert. LED Beleuchtung Die LED Beleuchtung des Ground Zero Logos kann auf Wunsch deaktiviert werden. Hierzu befindet sich auf der Unterseite der Aluminium-Abdeckung eine Steckbrücke, welche bei Bedarf entfernt werden kann.
- Seite 18 Anschlüsse GZPA 2SQ – Stereobetrieb Anschlüsse GZPA 2SQ – Brückenbetrieb...
-
Seite 19: Einstellungen Und Funktionen Gzpa 2Sq
Einbaupositionen lässt sich somit der gewünschte Klang-Charakter festlegen. Die Ausgangsleistung bleibt durch die BIAS Einstellung jedoch unverändert. LED Beleuchtung Die LED Beleuchtung des Ground Zero Logos kann auf Wunsch deaktiviert werden. Hierzu befindet sich auf der Unterseite der Aluminium-Abdeckung eine Steckbrücke, welche bei Bedarf entfernt werden kann. - Seite 20 Anschlüsse GZPA 4SQ – Stereobetrieb Anschlüsse GZPA 4SQ – Brückenbetrieb...
-
Seite 21: Fehlersuche
Remote Anschluss prüfen PROTECT Anzeige Kurzschluss am Lautsprecher Lautsprecher und Kabel prüfen Gerät überhitzt Gerät abkühlen lassen Eventueller Schaden am Gerät Ground Zero Service aufsuchen Verstärker schaltet sich Stromzufuhr Sicherung(en) prüfen nicht ein 12 Volt Versorgung prüfen Masseanschluss prüfen Remote-Spannung Remote am Radio prüfen... -
Seite 22: Technische Daten
3 x 40 A (intern/unter der Bodenverkleidung) Empfohlene Hauptsicherung 1x 120 A Arbeitsbereich 9 – 16 Volt Maße 222 x 60.5 x 420 B x H x L mm Gewicht 6.0 kg 6.2 kg Ground Zero GmbH Erlenweg 25, 85658 Egmating, Germany Tel. +49 (0)8095/873-830 www.ground-zero-audio.com...
