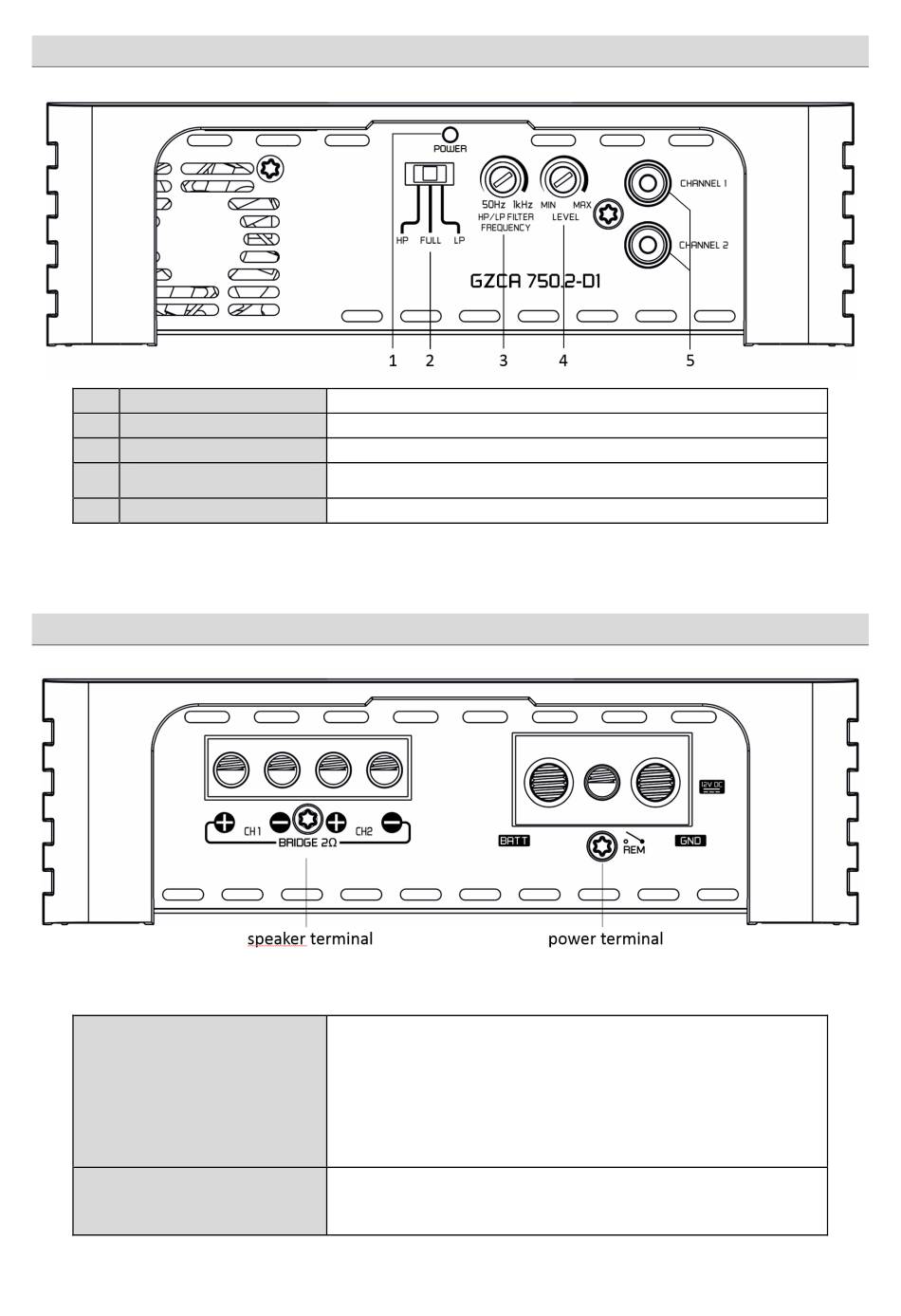

Einstellungen und Funktionen – GZCA 750.2-D1 / -D2
1 Betriebsanzeige / LED
2 Schalter für Frequenzweiche
3 Regler für Frequenzweiche
Regler für
4
Eingangsempfindlichkeit
5 Signaleingang (Cinch)
* Um einen fehlerfreien Betrieb zu gewährleisten, sollten ausschließlich hochwertige Cinch Kabel verwendet werden!
Anschluss für Lautsprecher
(speaker terminal)
Anschluss für die Stromversorgung
(power terminal)
Leuchtet im Betrieb auf
Zur Auswahl der Frequenzweiche
Zur Einstellung der gewünschten Frequenz (50 Hz - 1000 Hz)
Zur Einstellung der Eingangsempfindlichkeit
Zum Anschluss der Vorverstärkerausgänge des Steuergerätes (Cinch)
Anschlüsse – GZCA 750.2-D1 / -D2
Zum Anschluss eines oder zweier Lautsprecher(s)
(Die Impedanz der Lautsprecher darf die für diesen Verstärker angegebenen
Werte nicht unterschreiten)
GZCA 750.2-D1
GZCA 750.2-D2
BAT Zum Anschluss an den Pluspol der Batterie (+12 V)
REM Zum Anschluss der Steuerleitung (Remote) des Autoradios
GND Zum Anschluss an die Fahrzeugmasse
Stereo - Lautsprecherimpedanz min. 1 Ohm
Mono - Lautsprecherimpedanz min. 2 Ohm
Stereo - Lautsprecherimpedanz min. 2 Ohm
Mono - Lautsprecherimpedanz min. 4 Ohm
