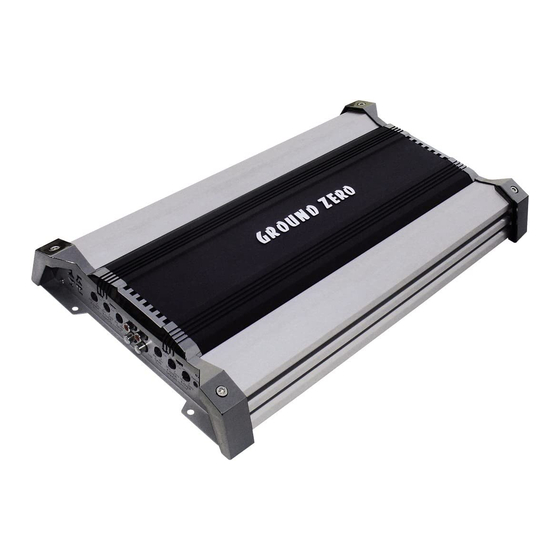

Ground Zero TITANIUM GZTA 4.24VDC Bedienungsanleitung

24volt 4-kanal verstärker
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
VERSTÄRKER
Bedienungsanleitung
TITANIUM
GZTA 4.24VDC
24Volt 4-Kanal Verstärker
•
Speziell für Nutzfahrzeuge
•
mit 24Volt Bordspannung
BITTE SORGFÄLTIG LESEN
Vielen Dank, dass Sie sich für eine Endstufe der Marke GROUND ZERO
entschieden haben. Unsere Kunden sind es gewohnt, von GROUND ZERO die
beste und modernste Technologie zu erhalten.
Viel Spaß mit diesem Hochleistungsmodell.
EINFÜHRUNG
Dieser Verstärker wurde entwickelt um höchste Qualität bieten. Achten Sie darauf, dass dieses
Produkt nur so gut sein kann wie die Qualität der Installation. Wir bitten Sie deshalb diese
Anleitung sorgfältig zu lesen, um sich mit dem Produkt und seinen Eigenschaften vertraut zu
machen. Falls es nötig ist, wenden Sie sich an Ihren Fachhändler.
Alle Anschlüsse für +24 V, Masse, Remote, Signal Input und Lautsprecher Output können leicht
und sicher mithilfe von RCA Kabeln und verschraubten Anschlüssen ausgeführt werden.
INSTALLATIONSANWEISUNGEN
•
Bitte wählen Sie einen Einbauort ohne direkte Wettereinflüsse aus. Beachten Sie, dass
der Verstärker Wärme erzeugt. Deshalb ist ein gut durchlüfteter Montageplatz für den
Verstärker notwendig.
•
Halten Sie die Kabel so kurz wie möglich und benutzen Sie die angemessenen Größen,
mind. 10mm² für Strom und Masse.
•
Aus Sicherheitsgründen empfehlen wir die Strom-, Masse- und Lautsprecher Kabel
über die vorhandenen Kabelkanäle im Fahrzeug zu führen.
•
Führen Sie die Kabel niemals über scharfe Kanten.
•
Um Störungen zu vermeiden, verlegen Sie alle Kabel möglichst weit entfernt von den
Zündkabeln, Modulen im Kofferraum und unter dem Armaturenbrett.
•
Benutzen Sie eine Sicherung an dem (+) Power Kabel in einer maximalen Distanz von
30cm zu dem positiven Batterie Pol. Halten Sie die Stromkabel so kurz wie möglich.
2
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Ground Zero TITANIUM GZTA 4.24VDC

Inhaltszusammenfassung für Ground Zero TITANIUM GZTA 4.24VDC

  • Seite 1 BITTE SORGFÄLTIG LESEN VERSTÄRKER Vielen Dank, dass Sie sich für eine Endstufe der Marke GROUND ZERO entschieden haben. Unsere Kunden sind es gewohnt, von GROUND ZERO die beste und modernste Technologie zu erhalten. Viel Spaß mit diesem Hochleistungsmodell. Bedienungsanleitung EINFÜHRUNG Dieser Verstärker wurde entwickelt um höchste Qualität bieten.

  • Seite 2: Ausstattungsmerkmale

    AUSSTATTUNGSMERKMALE ANSCHLÜSSE UND EINSTELLUNGEN • Einschaltverzögerung II (2 Sekunden) • 3 fach Protection • 2 Ohm stabil stereo • PWM Mosfet Netzteil • Power & Protection Anzeige • Variabler Hochpass Filter 50 – 250 Hz • Variabler Tiefpassfilter 50 – 250 Hz •...

  • Seite 3: Technische Daten

    TECHNISCHE DATEN HINWEISE • Benutzen Sie Lautsprecher mit einer Impedanz von mind. 2- 4 Ohm Model GZTA 4.24VDC Ausgangsleistung an 4 x 120 W • Installieren Sie den Verstärker nicht an Orten… 4 Ohm @ ≤1% THD+N an denen er hohen Temperaturen ausgesetzt ist (direkte Ausgangsleistung an 4 x 200 W Sonneneinstrahlung oder heiße Luft der Heizung).

  • Seite 4: Anschluss Anweisungen

    ANSCHLUSS ANWEISUNGEN STEREOANSCHLUSSDIAGRAMM STROMVERSORGUNG Für eine angemessene Stromversorgung muss das Batterie Terminal vom Verstärker (BATT) direkt am + Pol der Fahrzeugbatterie angeschlossen werden. Das Anschließen des Batterie Kabels an einen anderen Punkt (z.B. dem Sicherungsblock) ist nicht empfehlenswert da es die Leistung verringern und Störungen und Störgeräusche verursachen kann.

  • Seite 5: Stromkabel Anschlüsse

    BEMERKUNGEN ZUR STROMVERSORGUNG: BRÜCKENBETRIEB +24V: Verbinden Sie das +24V Stromkabel erst nachdem alle anderen Kabel verbunden worden sind. GND: Vergewissern Sie sich, dass das Massekabel sicher mit einem Metallteil des Fahrzeugs verbunden ist. Eine lose Verbindung könnte eine Fehlfunktion des Verstärkers verursachen. REM: Der Verstärker schaltet sich mit der Zufuhr von +12 - +24Volt zu diesem Terminal ein.

  • Seite 6: Wenn Irgendetwas Nicht Funktioniert

    BENUTZUNG WENN IRGENDETWAS NICHT FUNKTIONIERT Nachdem der Verstärker installiert ist und alle Verbindungen sicher und korrekt vorgenommen wurden, schalten Das Verbindungskabel ist nicht richtig verbunden Sie das Radio an, so dass der Verstärker sich automatisch mit einschaltet. Nach einer kurzen Aufwärmphase (ca. (=Terminal +24V/GND/REM).
  • Seite 7 Failure caused by overload, misuse or by using the product for competition purpose are not covered by the warranty. De garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele verpakking plaatsvinden.SVP een aankoopbon en een duidelijke...
  • Seite 20 Failure caused by overload, misuse or by using the product for competition purpose are not covered by the warranty. De garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele verpakking plaatsvinden.SVP een aankoopbon en een duidelijke...
  • Seite 26 Failure caused by overload, misuse or by using the product for competition purpose are not covered by the warranty. De garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele verpakking plaatsvinden.SVP een aankoopbon en een duidelijke...
