2.
BEDIENING

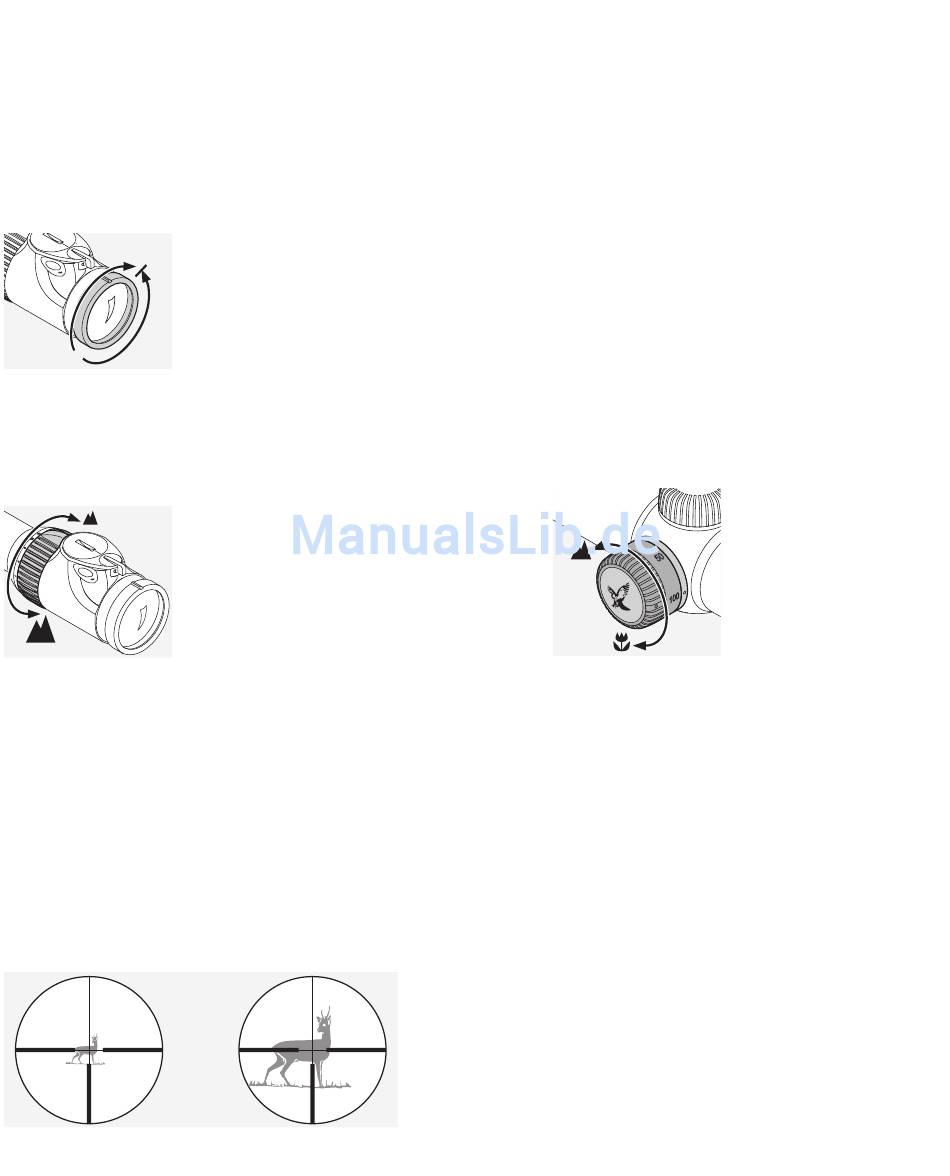

2.1 INSTELLING VAN DE BEELDSCHERPTE
Uw individuele instelling voor de beste scherpte
van het dradenkruis bereikt u door eenvoudig de
dioptrie-stelring te draaien.
De instelgebieden zijn afhankelijk van de afzon-
derlijke modellen. Lees dit a.u.b. na op het bijge-
voegde technische gegevensblad.
2.2 HET WISSELEN VAN DE VERGROTING
mogelijk. Voor een betere oriëntering heeft de
zachte, geprofileerde stelringomhulling een neus-
je.
2.3 HET DRADENKRUIS IN HET TWEEDE BEELDVLAK
(OCULAIR BEELDVLAK)
Bij verandering van de vergroting blijft het dra-
denkruis even groot – weliswaar wordt de grootte
van het beeld veranderd, maar niet de grootte van
het dradenkruis. Zelfs bij hoge vergrotingen wordt
maar weinig van het doel afgedekt. Een schatten
van de afstand met behulp van het dradenkruis is
maar in beperkte mate mogelijk.
80
Z6/Z6i / NL Z6/Z6i / DE
Draai de dioptrie-stelring
eerst helemaal naar links
(tegen de wijzers
de klok in) en dan naar
rechts, tot het draden-
kruis de optimale scherpte
heeft.
Door de vergrotingsstelring
180° te draaien kunt u de
gewenste vergroting trap-
loos instellen. De schaal
op de stelring maakt een
eenvoudig en praktisch
aflezen van de instelling
van
2.4 PARALLAX
Uw richtkijker is zonder parallax-toren op een
richtafstand van 100 m parallaxvrij afgestemd. Dit
betekent dat bij een afstand van 100 m het beeld
van het richtobject en het beeld van het draden-
kruis zich precies in één vlak bevinden.
Denk er a.u.b. aan:
Bij schoten beneden of boven 100 m moet u erop
letten zo centraal mogelijk door de richtkijker te
kijken. Hierdoor kunnen trefpuntverschuivingen
door parallaxfouten worden vermeden.
2.5 BEDIENING VAN DE PARALLAX-TOREN
(MODELAFHANKELIJK)
a) Snelle instelling
De richtafstanden staan op de parallax-toren van
50 m tot ∞ aangegeven. Draai de parallax-toren
zo dat de gewenste afstand met het indexpunt
overeenstemt. Daarnaast heeft de parallax-toren
een inkeping bij 100 m. Daarmee kunt u – vooral
in de schemering – deze positie al tastend voelen.
b) Fijne instelling
Stel op een zo hoog mogelijke vergroting in en
draai de parallaxtoren zolang tot het beeld haar-
scherp is. Beweeg uw oog nu in het bereik van de
uittredepupil heen en weer. Als het dradenkruis
zich hierbij t.o.v. het beeld beweegt, corrigeert u
de afstandsinstelling zolang tot tussen de bewe-
ging van het dradenkruis en de beweging van het
beeld geen verschil meer te herkennen valt.
Z6/Z6i / NL Z6/Z6i / DE
Met de parallax-toren
kunt u de optimale
scherpte voor elke richt-
afstand instellen en richt-
fouten door parallax ver-
mijden.
81
