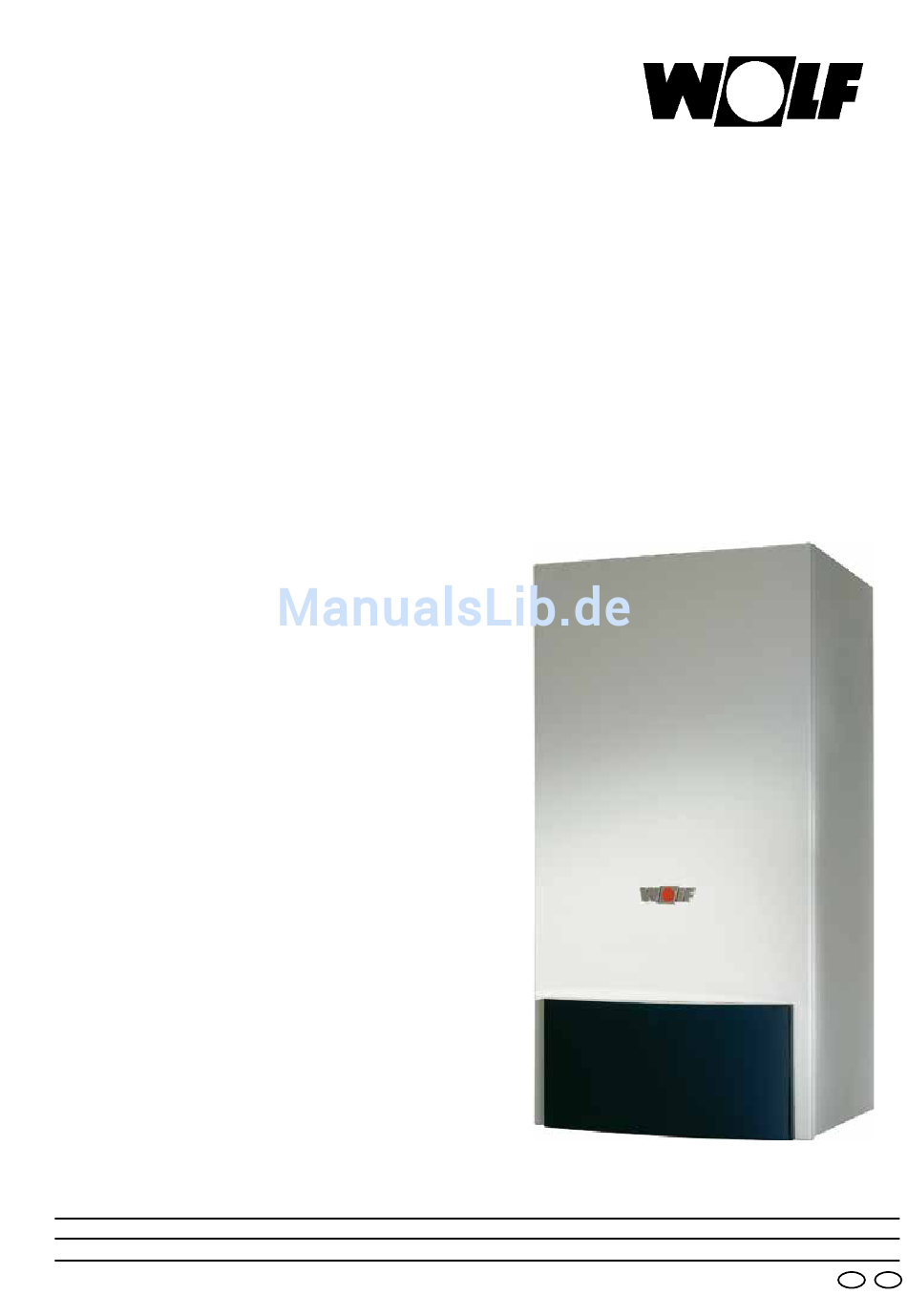

Wartungsanleitung
Gas-Brennwerttherme
CGB-35
CGB-50
CGB-K40-35 Kombitherme
Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de
WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tel. 0732/385041-0 · Internet: www.wolf-heiztechnik.at
Art.-Nr. 3061291_1109.indd Änderungen vorbehalten
Heiztherme
Heiztherme
DE
AT
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Wolf CGB-50
Inhaltszusammenfassung für Wolf CGB-50
- Seite 1 Heiztherme CGB-K40-35 Kombitherme Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tel. 0732/385041-0 · Internet: www.wolf-heiztechnik.at Art.-Nr. 3061291_1109.indd Änderungen vorbehalten...
- Seite 2 Inhaltsverzeichnis Inhaltsverzeichnis ..................Seite Sicherheitshinweise ................... 3 Wartungsablauf ....................4-13 Übersicht der Arbeitsschritte mit Wartungsprotokoll ........14-15 Liste benötigter Teile ..................16 Mit innovativer Wartungstechnik! Wartungsposition 1 Wartungsposition 2 3061291_1109.indd...
-
Seite 3: Allgemeine Hinweise
Gefahr von Vergiftung und Explosion durch auströmendes Gas Jährliche Wartung sowie die ausschließliche Verwen- dung von Original Wolf-Ersatzteilen sind für einen störungsfreien Betrieb und lange Lebensdauer Ihres Gerätes von entscheidender Bedeutung. Wir empfehlen daher einen Wartungsvertrag mit Ihrer Fachhandwerkerfirma abzuschließen. -
Seite 4: Wartungsablauf
Wartungsablauf • Regelungsdeckel nach unten klappen. Brennwerttherme am Betriebsschalter ausschalten. An den Netzanschlussklemmen des Gerätes liegt auch bei ausgeschaltetem Betriebsschalter elektri- sche Spannung an. • Anlage spannungsfrei machen. Gaskugelhahn schließen. • Den Verkleidungsdeckel mit dem linken und rechten Drehriegel entriegeln. Verkleidungsdeckel unten lösen und oben aushängen. - Seite 5 Wartungsablauf Verbrennungsgefahr Verschiedene Bauteile können sehr heiß sein. Etwa eine halbe Stunde abkühlen lassen oder Handschuhe anziehen. • Verschraubung Gasanschluss öffnen und Dichtung entnehmen. • Sicherungsfeder des Wärmetauschers lösen. • Wärmetauscher in Wartungsposition 1 schwenken. • Elektrokabel lösen (6x). 3061291_1109.indd...
- Seite 6 Wartungsablauf • Haltelasche öffnen. • Brennereinheit nach oben abnehmen. • Sichtkontrolle Brennereinheit. Überwachungselektrode ersetzen. Überwachungs- Zündelektrode prüfen, ggf. ersetzen. elektrode Zündelektrode • Vielzweckbeutel überziehen. 3061291_1109.indd...
- Seite 7 Wartungsablauf • Arretierung lösen und Wärmetauscher in Wartungsposition 2 schwenken. • Vielzweckbeutel mit Haken an Wärmetauscher einhängen. • Spannbügel abschrauben. • Segmente des Verdrängers nacheinander ausbauen. Spannbügel Verdränger-Unterteil Dichtring Verdränger-Oberteil 3061291_1109.indd...
- Seite 8 Wartungsablauf • Wärmetauscher mit Bürste reinigen. • Sichtkontrolle Abgasrohr • Kondensatwanne reinigen. • Vielzweckbeutel entfernen. 3061291_1109.indd...
- Seite 9 Wartungsablauf • Wärmetauscherdichtung oben und unten ersetzen. Dichtungen nicht dehnen! Achtung • Wärmetauscherdichtungen oben und unten mit Silikon-Fett einfetten. • Wärmetauschersitz einfetten. 3061291_1109.indd...
-
Seite 10: Zusammenbau
Wartungsablauf Zusammenbau • Wärmetauscher in Wartungsposition 1 schwenken, Brenne- reinheit einsetzen und in hintere Haltefeder einfädeln. Vordere Haltefeder mit Schlüssel einrasten. • Wärmetauscher wieder in Wartungsposition 2 nach vorne kippen. Verdränger-Oberteil bis Anschlag am Brenner einschieben. • Dichtring und Verdränger-Unterteil einsetzen. •... - Seite 11 Kabel einstecken (6x). • Arretierung lösen und Wärmetauscher vollständig ein- schwenken. Untere Wärmetauscher-Dichtung kontrollie- Achtung • Sicherungsfeder des Wärmetauschers einrasten. • Gasdrosselblende und Dichtung einbauen. CGB-35 und CGB-K40-35 Gasart Farbe Durchmesser weiß gelb CGB-50 Gasart Farbe Durchmesser hellgrau lila 3061291_1109.indd...
-
Seite 12: Siphon Kontrollieren
Wartungsablauf • Luft-/Abgasführung kontrollieren. Siphon kontrollieren Ggf. reinigen und neu füllen. Auf festen Sitz prüfen, Abgasaustritt verhindern. • Kaltwasser absperren. • Kaltwassersieb reinigen. (Nur Kombigerät) • Wenn Warmwasserleistung zu gering, Warmwasserwärmetauscher entkalken. • Kaltwasserhahn wieder öffnen. 3061291_1109.indd... -
Seite 13: Abschluss Der Arbeiten
Wartungsablauf • Bei Wasserverlust Vordruck vom Ausdehnungsgefäß prüfen, ggf. auf 0,75 bar erhöhen. Heizkreis muss drucklos sein. Anschließend Anlage befüllen. Abschluss der Arbeiten Gasstrecke und Hydraulik auf Dichtheit kontrollieren. • Verkleidung anbringen. Probelauf • Sicherungen einschalten. • Gaskugelhahn öffnen. • Therme einschalten. •... -
Seite 14: Übersicht Der Arbeitsschritte Mit Wartungsprotokoll
Übersicht der Arbeitsschritte mit Wartungsprotokoll Übersicht der Arbeitsschritte mit Wartungsprotokoll Arbeitsschritt Protokollpunkt Protokollpunkt Protokollpunkt Gerät ausschalten, Notschalter aus Gaszufuhr schließen, Verkleidung und Brennraumgehäuse abnehmen Elektrische Verbindungen an Ventilator, Fühlern und Elektroden abziehen Brennkammerdeckel nach oben abnehmen Brenner bei Bedarf reinigen Heizwasserwärmetauscher reinigen Kondensatwanne reinigen Mischkammer bei Bedarf reinigen... - Seite 15 Übersicht der Arbeitsschritte mit Wartungsprotokoll Protokollpunkt Protokollpunkt Protokollpunkt Protokollpunkt Protokollpunkt Protokollpunkt Protokollpunkt °C °C °C °C °C °C °C °C °C °C °C °C °C °C °C °C °C °C °C °C °C 3061291_1109.indd...
-
Seite 16: Regelungszubehör Prüfen
Liste benötigter Teile Regelungszubehör prüfen Bild: BM Bild: DWT Bild: AWT • Busverbindung muss im Display zu sehen sein. Busverbindung Für die Wartung wird benötigt: Wartungsset CGB-35/50 Art.-Nr. 86 11 173 Reinigungs - Ergänzungsset Art.-Nr. 24 82 875 Reinigungsbürste Art.-Nr. 24 40 053 Messgerät für BImSch-Messung Wir empfehlen, die folgenden Teile beim Serviceeinsatz mitzuführen: Dichtungsset Abgasrohr DN 80...
