Datenverbindung
Für die Steuerung des Gerätes per DMX oder den Master/Slave-Modus
benötigen Sie eine Datenverbindung. Das Gerät ist mit 5-poligen XLR-
Verbindern für den DMX-Datenein- und –ausgang ausgestattet.
Die Zahl der Geräte in einer Datenlinie ist durch die Zahl der Kanäle, die jedes
Gerät belegt, begrenzt. Eine DMX Datenlinie stellt 512 DMX Kanäle zur
Verfügung. Für die unabhängige Steuerung der Geräte einer Linie muss jedem
Gerät ein eigener Adressbereich zugewiesen werden. Geräten, die sich iden-
tisch bewegen sollen, kann der selber Adressbereich zugewiesen werden.
Wenn Sie mehr Geräte oder Gerätegruppen unabhängig steuern wollen,
benötigen Sie zusätzliche DMX-Linien.
Tipps zum Aufbau einer zuverlässigen Datenverbindung
Verwenden Sie abgeschirmte twisted-pair- Kabel, die der Norm RS-485 ent-
sprechen. Normale Mikrophonkabel können die Daten über längere Strecken
nicht zuverlässig übertragen. 24 AWG- Leitungen können für Entfernungen bis
zu 300 m verwendet werden. Für größere Distanzen müssen dickere
Leitungen und / oder Aufholverstärker eingesetzt werden. Die XLR-Verbinder
sind wie folgt belegt:
•
Pin 1 = Schirm
•
Pin 2 = cold (-)
•
Pin 3 = hot (+)
Die Pins 4 und 5 der 5-poligen XLR-Verbinder werden in diesem Gerät nicht
verwendet, dienen aber für zusätzliche Funktionen nach DMX 512-A
verwendet. Die Pinbelegung lautet:
•
Pin 4 = Data 2 cold (-)
•
Pin 5 = Data 2 hot (+).

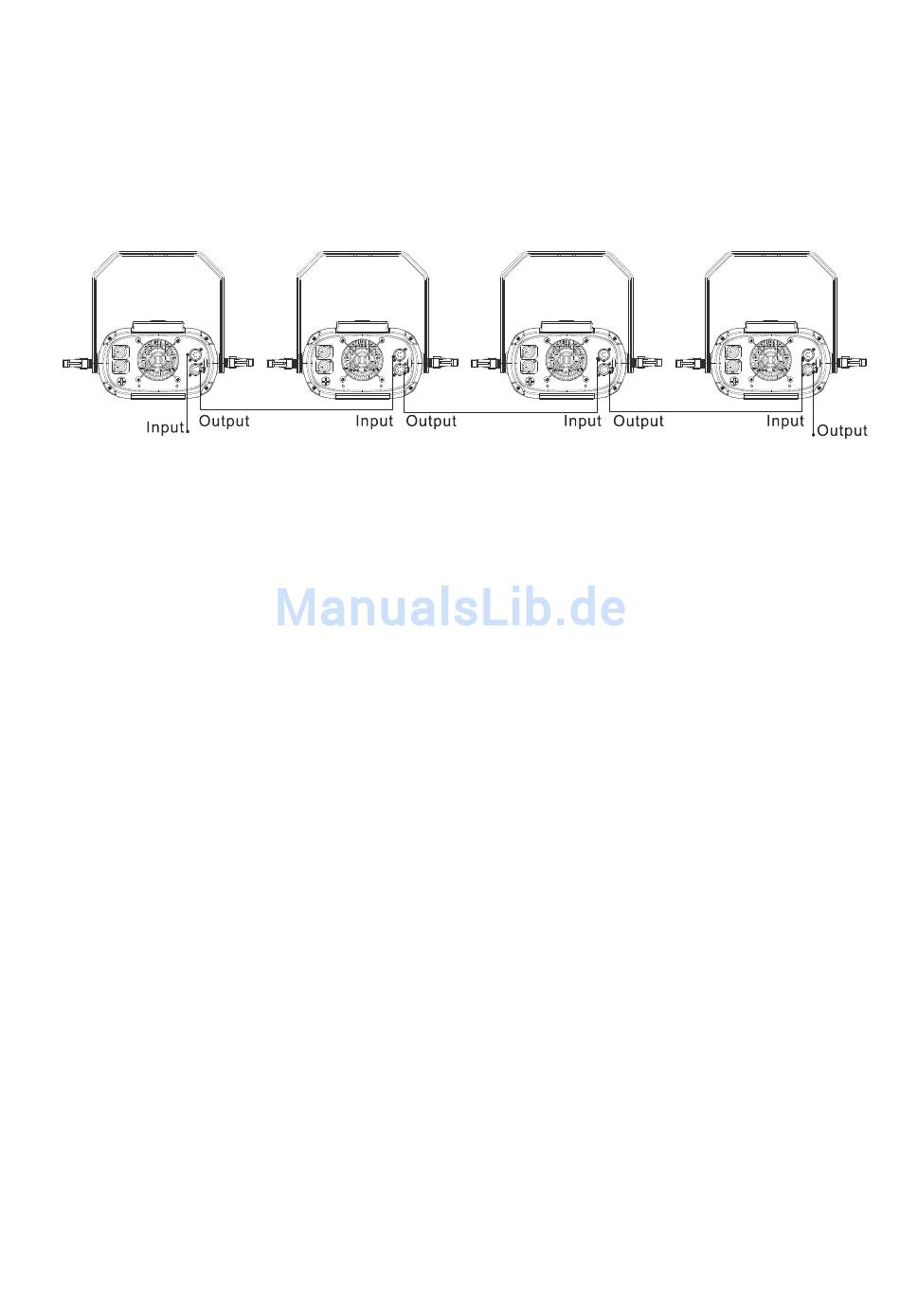

Um eine Datenlinie aufzuteilen, müssen Sie Splitter wie z.B. den Martin DMX
5.3 Splitter™ oder Martin RDM 5.5 Splitter™ verwenden. Schließen Sie die
Datenkette durch Montage eines Abschlusssteckers am Datenausgang des
letzten Geräts in der Datenkette ab. Der Abschlussstecker, ein XLR-Stecker
RUSH DC1 Aqua Bedienungsanleitung
17
