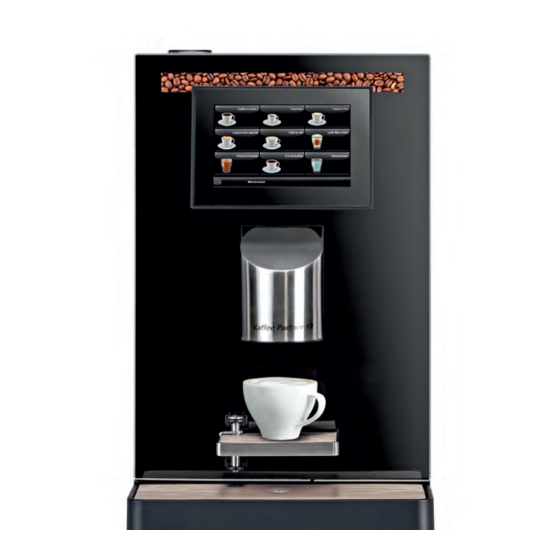

Kaffee Partner Crema Duo Gebrauchsanleitung

Vorschau ausblenden Andere Handbücher für Crema Duo:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Kaffee Partner Crema Duo

Inhaltszusammenfassung für Kaffee Partner Crema Duo

  • Seite 2: Fragen Und Anregungen

    Service-Fax +49 541 750 45-460 Mail-Support support@kaffee-partner.de Montag-Freitag 7:00 - 18:00 Uhr Samstag & Sonntag 9:00 - 16:00 Uhr Kontaktdaten Österreich: Kaffee Partner Austria GmbH Kostenlose Service-Hotline Moosstraße 60 +43 662 830 67-658 A-5020 Salzburg Service-Fax +43 662 830 786 Mail-Support support@kaffee-partner.at...
  • Seite 3 Kaffee Partner Crema Duo Gebrauchsanleitung Artikel-Nr.: 155/010 Version 1 Ausgabe Juni 2015...
  • Seite 4 Copyright © © Kaffee Partner GmbH 2015 Alle Rechte vorbehalten, insbesondere (auch auszugsweise) die der Übersetzung, des Nachdrucks, der Wiedergabe durch Kopieren oder ähnliche Verfahren. Zuwiderhandlungen verpflichten zu Schadensersatz. Technische Änderungen vorbehalten.
  • Seite 5 Personen, die wir in das Gerät einwei- sen dürfen, damit die Urlaubs- und Krankheitsvertretung organisiert ist. Keine Angst, Sie benötigen nicht viel Zeit, um unseren Crema Duo in Schuss zu halten. Wir werden den/die Gerätebetreuer gründlich einweisen und gerne wiederholt schulen, damit die „kleinen Handgriffe“...
  • Seite 7 In dieser Rubrik der Gebrauchsanleitung erhalten Sie Informationen zu den verwendeten Darstellungsmitteln, zu allgemeinen Sicherheitshinweisen, zum Transport, zur Lagerung und zur Installation des Gerätes sowie zur Geräteübersicht. In dieser Rubrik erhält der Benutzer Informationen zur Bedienung des Gerätes. In dieser Rubrik erhält der Gerätebetreuer alle notwendigen Informationen zum Betrieb und zur Pflege des Gerätes sowie zur Störungsbehebung und Außerbetriebnahme.

  • Seite 9: Inhaltsverzeichnis

    Inhalt Inhalt Einleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9 1.1 Zielgruppe .
  • Seite 10 12.1.1 Kaffee Partner Crema Duo ........

  • Seite 11: Einleitung

    Zielgruppe Einleitung Einleitung Der Crema Duo, im Folgenden Gerät genannt, ist ein Kaffee-Vollautomat, der Ihren Kunden, Besuchern und Mitarbeitern folgende frisch zubereitete Getränkespezialitäten liefern kann: - Kaffee schwarz - Espresso - Cappuccino - Cappuccino special - Café au lait - Latte Macchiato...

  • Seite 12: Gewährleistung Und Haftung

    - Bauliche Veränderungen des Gerätes (Umbauten oder sonstige Veränderungen am Gerät dürfen nicht ohne vorherige schriftliche Genehmigung von Kaffee Partner vorgenommen werden. Bei Zuwiderhand- lungen verliert das Gerät seine EG-Konformität und die Betriebserlaubnis.) - Verwendung von Ersatzteilen, die nicht den technisch festgelegten Anforderungen entsprechen.

  • Seite 13: Darstellungsmittel

    Sicherheitshinweise Darstellungsmittel Darstellungsmittel 2 .1 Sicherheitshinweise In dieser Gebrauchsanleitung werden folgende Sicherheitshinweise verwendet: GEFAHR bezeichnet eine unmittelbar drohende Gefahr. Wenn sie nicht vermieden wird, sind Tod oder schwerste Verletzungen eine Folge. VORSICHT bezeichnet eine möglicherweise drohende Gefahr. Wenn sie nicht vermie- den wird, sind leichte oder mittelschwere Körperverletzungen eine mögli- che Folge.
  • Seite 14 Darstellungsmittel Sonstige Darstellungen Gebrauchsanleitung Kaffee Partner Crema Duo...

  • Seite 15: Sicherheitshinweise

    Bestimmungsgemäße Verwendung Sicherheitshinweise Sicherheitshinweise Lesen Sie vor dem Gebrauch des Gerätes die nachfolgenden Sicherheitshinweise sorgfäl- tig durch. Sie dienen Ihrer Sicherheit und sollen Gefährdungen oder Verletzungen ver- meiden. Bewahren Sie die Gebrauchsanleitung ständig am Einsatzort des Gerätes auf. 3 .1 Bestimmungsgemäße Verwendung Dieses Gerät dient ausschließlich der Zubereitung von heißen Getränken.

  • Seite 16: Allgemeine Sicherheitshinweise

    Adapter, der die Erdung unwirksam macht. - Nehmen Sie das Gerät bei beschädigten Kabeln nicht in Betrieb und informieren Sie den Gerätebetreuer bzw. wenden Sie sich an den Service von Kaffee Partner. - Informieren Sie bei Funktionsstörungen den Gerätebetreuer bzw. wenden Sie sich an den Service von Kaffee Partner.

  • Seite 17: Temperatur

    Intervallen (siehe Kapitel „9 Pflege“). 3 .3 .6 Original-Ersatzteile Verwenden Sie ausschließlich Original-Ersatzteile von Kaffee Partner. Dies gilt auch für die angegebenen Optionen. Diese erfüllen strenge Qualitätsstandards, wodurch das Gerät voll funktionsfähig bleibt. Wenn keine Original-Ersatzteile verwendet werden, verfällt der Gewährleistungsanspruch und Kaffee Partner haftet nicht für daraus resultierende Schäden.
  • Seite 18 Sicherheitshinweise Besondere Sicherheitshinweise Gebrauchsanleitung Kaffee Partner Crema Duo...

  • Seite 19: Transport / Lagerung

    Lagerbedingungen Transport / Lagerung Transport / Lagerung Das Gerät wird dem Kunden durch eine autorisierte Spedition von Kaffee Partner gelie- fert. 4 .1 Lagerbedingungen Lagern Sie das Gerät bis zur Installation an einem Ort, der den im Kapitel „12 Anhang“...
  • Seite 20 Transport / Lagerung Lagerbedingungen Gebrauchsanleitung Kaffee Partner Crema Duo...

  • Seite 21: Installation

    Voraussetzungen Installation Installation Die Installation des Gerätes darf ausschließlich vom autorisierten Fachpersonal von Kaffee Partner durchgeführt werden. Das autorisierte Fachpersonal instruiert den Betreiber/Gerätebetreuer über die Funkti- onsweise und Pflege des Gerätes sowie über Handlungen bei Störungen. 5 .1 Voraussetzungen - Das Gerät darf nur innerhalb von Gebäuden installiert werden.

  • Seite 22: Wasseranschluss

    Anforderungen entsprechen. Schließen Sie das Gerät nur an eine Wasserleitung mit Trinkwasserqualität an. Kaffee Partner schreibt den Einsatz eines Wasserstopps mit Rücksetzein- heit vor und übernimmt keinerlei Haftung in Bezug auf Wasserschäden, wenn das Gerät ohne diese Schutzeinrichtung installiert wird.

  • Seite 23: Geräteübersicht

    Gerät Geräteübersicht Geräteübersicht 6 .1 Gerät Gerät Crema Duo Kühlschrank (bei Ausstattung mit Frischmilchsystem) Version 1 - 06/2015...

  • Seite 24: Funktions- Und Bedienelemente Gerät

    - Ersetzen des Bildschirmschoners Becherstand (seitlich schwenkbar) - Ersetzen des Startbilds Tropfschale mit Tropfschalengitter Entriegelung Gerätetür Gerätedeckel (Multifunktionswerkzeug) Multifunktionstaster Türkontaktschloss und - Beenden des Standby-Modus Durchführung Milchschlauch - Öffnen der Gerätetür 10 Gerätetür - Kalibrierung Touchscreen Gebrauchsanleitung Kaffee Partner Crema Duo...

  • Seite 25: Vorderansicht Gerätetür Offen

    Funktions- und Bedienelemente Gerät Geräteübersicht 6 .2 .2 Vorderansicht Gerätetür offen Produktbehälter Espressobohnen Kaffeesatzbehälter Produktbehälter Kaffeebohnen Tropfschale Schieber für Produktbehälter 10 Gerätedeckel (aufgeklappt) Kaffeebohnen 11 Produktbehälter Kakaopulver Schieber für Produktbehälter 12 Produktbehälter Toppingpulver Espressobohnen 13 Produktrutsche Kakaopulver Funktionselement 14 Produktrutsche Toppingpulver - Einwurfschacht Reinigungstablette 15 Mixer Milchpulver - Verriegelung Brüher 16 Mixer Kakaopulver...

  • Seite 26: Rückansicht

    Geräteübersicht Funktions- und Bedienelemente Gerät 6 .2 .3 Rückansicht Anschluss Wasserversorgung Netzanschluss (optional) Netzschalter Typenschild/Seriennummer Anschluss Abwasserentsorgung (optional) o. Abb.: Anschluss Energieversorgung Wasserpumpe (bei Ausstattung mit optionalem Wasserkanister) Gebrauchsanleitung Kaffee Partner Crema Duo...

  • Seite 27: Bedienoberfläche

    Bedienoberfläche Geräteübersicht 6 .3 Bedienoberfläche Die nachfolgende Abbildung zeigt eine Auswahl von Getränkespezialitäten. Auswahlmenü der Getränkespezialitäten Anzeige von Serviceinformationen (Einblendung, wenn Serviceinformationen vorliegen) Zugabe von Milchschaum zur zubereiteten Getränkespezialität (bei Ausstattung mit Frischmilchsystem) Öffnen des Service-Menüs Version 1 - 06/2015...

  • Seite 28: Abmessungen

    Geräteübersicht Abmessungen 6 .4 Abmessungen Bemaßung in mm Gebrauchsanleitung Kaffee Partner Crema Duo...

  • Seite 29: Bedienung

    Bedienoberfläche Bedienung Bedienung Die Bedienung des Gerätes ist denkbar einfach. In diesem Kapitel wird Ihnen erklärt, wie Sie für die verschiedenen Getränkespezialitäten individuelle Einstellungen vornehmen und die Getränkespezialitäten entnehmen können. Wenn das Gerät ausgeschaltet ist, informieren Sie den Gerätebetreuer. Schalten Sie das Gerät nicht selbstständig ein! Das Gerät darf nur vom Gerätebetreuer ein- bzw.

  • Seite 30: Auswahlmenü

    - der Dampfboiler aufheizt (bei Ausstattung mit Frischmilchsystem)**. - eine Störung vorliegt.* * Wenden Sie sich in diesem Fall an den Gerätebetreuer. ** Warten Sie einige Sekunden, bis der (die) Boiler aufgeheizt ist (sind) und das Getränkesymbol farbig dargestellt wird. Gebrauchsanleitung Kaffee Partner Crema Duo...

  • Seite 31: Einstellmenü

    Bedienoberfläche Bedienung 7 .1 .3 Einstellmenü Auf der Bedienoberfläche des Einstellmenüs kann die ausgewählte Getränkespezialität individuell zubereitet werden. Die nachfolgende Tabelle zeigt am Beispiel der Getränke- spezialität „Cappuccino special“ die optionalen Einstellungen. Funktionselement Bedeutung Einstellung der Tassengröße: Tassengröße „Tasse“ ist ausgewählt. Durch Drücken des Buttons [Grosse Tasse] wird die Tas- sengröße „Große Tasse“...
  • Seite 32 Kaffeestärke „mittel“ ist ausgewählt. Durch Drücken des Buttons kann die Kaffeestärke verändert werden. Kaffeestärke „mild“ Kaffeestärke „mittel“ Kaffeestärke „stark“ Durch Drücken des Buttons wird die Getränkespeziali- tät zubereitet. [Returnbutton] Durch Drücken des Buttons gelangen Sie zurück zum Auswahlmenü. Gebrauchsanleitung Kaffee Partner Crema Duo...

  • Seite 33: Getränkespezialitäten Wählen

    Getränkespezialitäten wählen Bedienung 7 .2 Getränkespezialitäten wählen VORSICHT Verbrühungsgefahr! Aus dem Getränkeauslauf fließt ein heißes Getränk, das Hände und Finger verbrühen kann. Der Auslauf erfolgt bei löslichen Produkten sofort, bei Kaffee nach wenigen Sekunden. - Warten Sie, bis auf der Bedienoberfläche das Auswahlmenü mit den Getränkespezialitäten erscheint.
  • Seite 34 - Drücken Sie dazu solange auf [Milchschaum], bis die gewünschte Menge an Milchschaum hinzugefügt ist. Die Getränkespezialität mit Milchschaum ist zubereitet, wenn die Symbole im Auswahlmenü farbig dargestellt werden. ● Entnehmen Sie die Tasse und schwenken Sie ggf. den Tassenstand zurück. Gebrauchsanleitung Kaffee Partner Crema Duo...

  • Seite 35: Betrieb

    Gerät ein- und ausschalten Betrieb Betrieb VORSICHT Verbrühungsgefahr! Das Berühren des Getränkeauslaufs kann zu Verbrühungen führen. - Lassen Sie den Getränkeauslauf nach der letzten Produktentnahme eine Zeit lang abkühlen, bevor Sie die Gerätetür öffnen. HINWEIS Nur der Gerätebetreuer darf die Handlungen zum Betrieb des Gerätes durchführen.

  • Seite 36: Übersicht Bedienebenen

    Cashless Statistik* Eingabe PIN-Code Service-Menü (eingeloggt) Kunde Coacher Spülung Einstellungen starten Reinigung Standby starten Reinigung Gerätetür Touchscreen öffnen Milchsystem Temperatur-Info ausschalten einschalten Einstellungen System Konfiguration Service Info * Touchbutton wird bei angeschlossenem USB-Stick angezeigt . Gebrauchsanleitung Kaffee Partner Crema Duo...

  • Seite 37: Service-Menü

    Im Service-Menü erhält der Kunde (Gerätebetreuer) folgende Berechtigungen: - direkten Zugriff auf die Systeminformationen des Gerätes, - Zugriff nach Eingabe des PIN-Codes auf - zusätzliche Systeminformationen und Systemeinstellungen, - Reinigungsfunktionen. Die Information zum PIN-Code ist Bestandteil des Vertrags mit Kaffee Partner. Version 1 - 06/2015...

  • Seite 38: Service Menü Öffnen

    Systeminformationen anzeigen Service-Menü schließen [Kunde] Berechtigungsprofil Auswahlfeld „Kunde“ Passwortgeschützer Zugang zu den Systemfunktionen: - Systemeinstellungen - erweiterte Systeminformationen - Reinigungsfunktionen [TAD], [Coacher], [QS] Die Berechtigungsprofile „TAD“, „Coacher“ und „QS“ sind dem Service von Kaffee Partner vorbehalten. Gebrauchsanleitung Kaffee Partner Crema Duo...

  • Seite 39: Im Menü „Kunde" Einloggen

    Service-Menü Betrieb 8 .3 .2 Im Menü „Kunde“ einloggen Um Zugang zu den Systemfunktionen zu bekommen, müssen Sie sich im Menü „Kunde“ einloggen. ● Tippen Sie im Service-Menü auf das Auswahlfeld [Kunde]. Das Fenster zur Eingabe des PIN-Codes wird geöffnet. ●...

  • Seite 40: Frischmilchsystem (Optional)

    Stellen Sie sicher, dass Sie im System-Menü im Untermenü „Kunde“ einge- loggt sind (siehe Abschnitt „8.3.2 Im Menü „Kunde“ einloggen“). Frischmilchsystem ausschalten ● Tippen Sie im „Service-Menü (eingeloggt)“ auf [Milchsystem ausschalten]. Die Gerätesteuerung wird neu gestartet. Das Milchsystem ist ausgeschaltet. Gebrauchsanleitung Kaffee Partner Crema Duo...

  • Seite 41: Standby-Modus

    Standby-Modus Betrieb Milchsystem einschalten Stellen Sie sicher, dass sich der Ansaugstutzen des Milchschlauchs im Milchbehälter befindet. ● Tippen Sie im „Service-Menü (eingeloggt)“ auf [Milchsystem einschalten]. Die Gerätesteuerung wird neu gestartet. Das Milchsystem ist eingeschaltet. 8 .5 Standby-Modus Das Gerät kann zum Energiesparen in den Standby-Modus versetzt werden. Weitere Einstelloptionen zum Standby-Modus finden Sie im Abschnitt „8.7.3 Menü...

  • Seite 42: Temperaturinformationen

    (siehe Abschnitt „8.3.2 Im Menü „Kunde“ einloggen“). Temperaturinformationen einblenden ● Tippen Sie im „Service-Menü (eingeloggt)“ auf [Temperatur-Info einschalten]. Die Temperaturinformationen werden im Auswahlmenü angezeigt. Temperaturinformationen ausblenden ● Tippen Sie im „Service-Menü (eingeloggt)“ auf [Temperatur-Info ausschalten]. Die Temperaturinformationen sind im Auswahlmenü ausgeblendet. Gebrauchsanleitung Kaffee Partner Crema Duo...

  • Seite 43: Menü „Einstellungen

    Menü „Einstellungen“ Betrieb 8 .7 Menü „Einstellungen“ In dem Menü „Einstellungen“ können Sie das System konfigurieren, Getränkeparameter verändern und Informationen zum Gerätestatus abrufen. 8 .7 .1 Navigations- und Bedienelemente In den nachfolgenden Tabellen finden Sie Informationen zu den Navigations- und Bedienelementen.
  • Seite 44 - Pfeil nach oben: Datum wird vorgestellt Einstellung der Uhrzeit - Pfeil nach unten: Uhrzeit wird zurückgestellt - Pfeil nach oben: Uhrzeit wird vorgestellt Starten des Reinigungsprogramms Aufruf des nächsten Schritts des Reinigungsprogramms Abbruch der programmgesteuerten Reinigung Gebrauchsanleitung Kaffee Partner Crema Duo...

  • Seite 45: Menü „System

    Menü „Einstellungen“ Betrieb 8 .7 .2 Menü „System“ Touchbutton Beschreibung [Geräte- und Servicedaten] Anzeige der Seriennummer des Gerätes [Konfiguration Reinigung] Einstellungen zum Reinigungsprogramm [Konfiguration Milchsystem]* Einstellungen zum Milchsystem [Konfiguration Lüfter/Komponenten] Einstellungen zum Gerätelüfter * bei Ausstattung mit Frischmilchsystem Anzeige „Geräte- und Servicedaten“ ●...

  • Seite 46: Anzeige/Funktion

    Das Einstellmenü „Konfiguration Milchsystem“ wird nur angezeigt, wenn das Gerät mit dem Frischmilchsystem ausgestattet ist. ● Öffnen Sie das Service-Menü und loggen Sie sich im Auswahlfeld „Kunde“ ein (siehe Abschnitt „8.3 Service-Menü“). Das „Service-Menü (eingeloggt)“ wird angezeigt. Gebrauchsanleitung Kaffee Partner Crema Duo...
  • Seite 47 Menü „Einstellungen“ Betrieb ● Tippen Sie auf [Einstellungen]. Das Menü „System“ wird angezeigt. ● Tippen Sie auf das Einstellmenü [Konfiguration Milchsystem]. Das Einstellmenü „Konfiguration Milchsystem“ wird angezeigt. In der nachfolgenden Tabelle finden Sie Informationen zur Konfiguration des Milchsys- tems. Anzeige/Funktion Beschreibung Milchsystem An-/Aus-Abfrage Die aktivierte Funktion zeigt nach der Reinigung...

  • Seite 48: Menü „Konfiguration

    Nachdem die Steuerung des Gerätes neu gestartet ist, wird das Auswahlmenü angezeigt. 8 .7 .3 Menü „Konfiguration“ Touchbutton Beschreibung [Konfiguration Userinterface] Einstellungen des Bildschirmschoners und der Sprache [Getränkeeinstellungen] Einstellungen der Getränkeparameter [Uhrzeit/Datum/Timer-Betrieb] Einstellungen der Uhrzeit, des Datums und des Standby-Modus [Konfiguration Zahlungssysteme] Aktivierung/Deaktivierung des Zahlungssystems Gebrauchsanleitung Kaffee Partner Crema Duo...
  • Seite 49 Menü „Einstellungen“ Betrieb Einstellmenü „Konfiguration Userinterface“ ● Öffnen Sie das Service-Menü und loggen Sie sich im Auswahlfeld „Kunde“ ein (siehe Abschnitt „8.3 Service-Menü“). Das „Service-Menü (eingeloggt)“ wird angezeigt. ● Tippen Sie auf [Einstellungen]. Das Menü „System“ wird angezeigt. ● Tippen Sie auf [Konfiguration]. Das Menü...
  • Seite 50 ● Tippen Sie auf das Symbolbild der Getränkespezialität, für die Sie die Einstellungen ändern möchten. ● Tippen Sie im Menü „Getränke Menü“ auf [Ändern]. Das Einstellmenü der ausgewählten Getränkespezialität wird angezeigt. Der Umfang der Einstelloptionen ist von der Getränkespezialität abhängig. Gebrauchsanleitung Kaffee Partner Crema Duo...
  • Seite 51 Menü „Einstellungen“ Betrieb In der nachfolgenden Tabelle finden Sie Informationen zu Getränkeeinstellungen. Anzeige/Funktion Beschreibung Einstellungen Mahlwerk... Einstellungen der Mahlmenge Mahlmenge Mahlwerk links [g] Kaffeegetränke (Kaffeebohnen) Mahlmenge Mahlwerk rechts [g] Espressogetränke (Espressobohnen) Einstellung Brühung... Einstellungen der Brühparameter Wartezeit [s] Brühzeit vor der Befüllung Anpressen / Preinfusion Anpressdruck auf das Mahlgut Wassermenge [ml]...
  • Seite 52 Stdby Schaltuhr (0 bedeutet Einstellung der Zeit, nach der das Gerät nach der deaktiviert) [Stunden] letzten Eingabe in den Standby-Modus versetzt wird. (Wert: 0,5-24 Std.) Wert „0“: Gerät wird nicht in den Standby-Modus ver- setzt. Gebrauchsanleitung Kaffee Partner Crema Duo...
  • Seite 53 Menü „Einstellungen“ Betrieb Anzeige/Funktion Beschreibung Schaltuhr Montag ... Sonntag Aktivierung und Einstellung der Ein- und Auschaltzei- ten für jeden Wochentag Schiebeschalter zum Aktivieren der Einschaltzeit Einstellen der Einschaltzeit mithilfe der Pfeilsymbole Schiebeschalter zum Aktivieren der Ausschaltzeit Einstellen der Ausschaltzeit mithilfe der Pfeilsymbole ●...

  • Seite 54: Menü „Service

    ● Öffnen Sie das Service-Menü und loggen Sie sich im Auswahlfeld „Kunde“ ein (siehe Abschnitt „8.3 Service-Menü“). Das „Service-Menü (eingeloggt)“ wird angezeigt. ● Tippen Sie auf [Einstellungen]. Das Menü „System“ wird angezeigt. ● Tippen Sie auf [Service]. Gebrauchsanleitung Kaffee Partner Crema Duo...

  • Seite 55: Menü „Info

    Menü „Einstellungen“ Betrieb Das Menü „Service“ wird angezeigt. ● Tippen Sie auf [Display kalibrieren]. Das Kalibrierbild wird angezeigt. ● Tippen Sie auf das Kreuzsymbol. ● Verfolgen Sie das Kreuzsymbol auf dem Touchscreen und bestätigen Sie die jeweilige Position des Kreuzsymbols durch Antippen. Der Touchscreen wird kalibriert, wenn das Kreuzsymbol ausgeblendet ist.

  • Seite 56: Beispiel: Reinigungsstatistik

    Die entsprechende Statistik wird angezeigt. ● Schließen Sie das Statistikfenster. Das Menü „Info“ wird angezeigt. ● Schließen Sie das Menü „Info“, wenn Sie keine weiteren Informationen einsehen möch- ten. Das Auswahlmenü wird angezeigt. Gebrauchsanleitung Kaffee Partner Crema Duo...

  • Seite 57: Bildschirmschoner Und Startbild

    Bilder für den Bildschirmschoner auf Gerät übertragen [Getränkestatistik]* Statistik der zubereiteten Getränke speichern [Startbildschirm ersetzen] Startbild des Gerätes ersetzen [Cashless Statistik]* Statistik der bezahlten Getränke speichern (bei Ausstattung mit dem Drink-Key-System) * Ausführung der Funktion nur durch autorisiertes Fachpersonal von Kaffee Partner Version 1 - 06/2015...

  • Seite 58: Voraussetzungen Zur Übertragung Der Bilder

    Eigenschaften aufweisen: Eigenschaft Wert Speichergröße < 4 GB Formatierung Dateisystem NTFS-Format / FAT32-Format Verzeichnisstruktur Kaffee Partner empfiehlt, auf dem USB-Stick für die Bilder des Bildschirmschoners und des Startbildes die folgenden Verzeichnisse einzurichten. Funktion Bilddateien Verzeichnisname Bildschirmschoner Screensaver Startbild Splashscreen Gebrauchsanleitung Kaffee Partner Crema Duo...

  • Seite 59: Betrieb

    Bildschirmschoner und Startbild Betrieb Bildeigenschaften Damit die Bilder des Bildschirmschoners und des Startbildes auf dem Touchscreen richtig angezeigt werden, müssen die Bilder folgende Eigenschaften aufweisen. Eigenschaft Beschreibung Dateigröße: max. 250 kB Dateiformat: jpg, png Pixel-Format (Querformat): 800 x 480 8 .8 .2 USB-Stick mit Gerät verbinden Verbinden Sie den USB-Stick mit dem Gerät, um die Bilder für den Bildschirmschoner bzw.

  • Seite 60: Bilder Für Bildschirmschoner Ersetzen

    ● Bestätigen Sie die Speicherung der Bilddateien oder brechen Sie den Vorgang ab. Wenn Sie die Speicherung bestätigt haben, werden die Bilddateien auf dem Gerät ersetzt. ● Schließen Sie den Media Manager. Das Service-Menü wird angezeigt. Gebrauchsanleitung Kaffee Partner Crema Duo...

  • Seite 61: Startbild Ersetzen

    Bildschirmschoner und Startbild Betrieb 8 .8 .4 Startbild ersetzen ● Speichern Sie Ihr persönliches Startbild in das entsprechende Verzeichnis auf dem USB-Stick (siehe Abschnitt „8.8.1 Voraussetzungen zur Übertragung der Bilder“). ● Stecken Sie den USB-Stick in den USB-Anschluss am Gerät. Das Service-Menü...
  • Seite 62 Betrieb Bildschirmschoner und Startbild Gebrauchsanleitung Kaffee Partner Crema Duo...

  • Seite 63: Pflege

    Mulitfunktionswerkzeug Pflege Pflege HINWEIS Nur der Gerätebetreuer darf die Handlungen zur Pflege des Gerätes durch- führen. 9 .1 Mulitfunktionswerkzeug Multifunktionswerkzeug Werkzeug zum Öffnen der Gerätetür (siehe Abschnitt „9.2 Gerätetür öffnen“) Werkzeug zum Ein- und Ausdrehen der Spindel des Brühers (siehe Abschnitt „“) Version 1 - 06/2015...

  • Seite 64: Gerätetür Öffnen

    ● Tippen Sie im „Service-Menü (eingeloggt)“ auf [Gerätetür öffnen]. Die Gerätetür öffnet sich. Multifunktionstaster am Bedienpanel Das Gerät ist eingeschaltet. ● Drücken Sie kurz auf den Multifunktions- taster (1) am Bedienpanel. Die Gerätetür öffnet sich. Gebrauchsanleitung Kaffee Partner Crema Duo...

  • Seite 65: Pflegeintervalle

    „9.4.3 Frischmilchbehälter (optional) austau- schen“ * (bei Ausstattung mit externem Wasserkanister) ** (bei Ausstattung mit Frischmilchsystem) wöchentlich Abschnitt/Abschnitte Brüher reinigen „9.5.3 Brüher reinigen“ jährlich Abschnitt/Abschnitte Wasserfilter wechseln Der Wasserfilter wird vom autorisierten Fach- personal von Kaffee Partner gewechselt. Version 1 - 06/2015...

  • Seite 66: Regelmäßige Pflege

    - Öffnen Sie keine Abdeckungen am Gerät. VORSICHT Verbrühungsgefahr! Das Berühren des Getränkeauslaufs kann zu Verbrühungen führen. - Lassen Sie den Getränkeauslauf nach der letzten Produktentnahme eine Zeit lang abkühlen, bevor Sie die Gerätetür öffnen. Gebrauchsanleitung Kaffee Partner Crema Duo...

  • Seite 67: Reinigung Durchführen

    Spülbecher und kann zu Verbrühungen führen! - Vermeiden Sie den Kontakt mit der heißen Spülflüssigkeit. Kaffee Partner empfiehlt, das Reinigungsprogramm täglich zu starten. Die Einstellungen im Service-Menü unterstützen Sie bei den regelmäßigen Pflegearbeiten. Legen Sie dazu im Service-Menü die Einstellungen für das Reinigungsprogramm fest (siehe Abschnitt „8.7.2 Menü...

  • Seite 68: Produkte Auffüllen

    - Nehmen Sie für die Kontrolle und Befüllung jeweils immer nur einen Behälterdeckel ab, um eine Durchmischung der Produkte beim Befüllen zu vermeiden. Kaffee Partner empfiehlt, den Füllstand der Produktbehälter täglich zu kontrollieren und die Produktbehälter ggf. aufzufüllen. Schritt 1: Kaffeebohnen auffüllen HINWEIS - Wenn Sie eine andere Bohnensorte als die bisher verwendete nachfüllen...
  • Seite 69 Regelmäßige Pflege Pflege Schritt 2: Pulverprodukte auffüllen HINWEIS Verklumptes Produktpulver an den Auslassöffnungen der Produktbehälter (z. B. durch hohe Luftfeuchtigkeit) verhindert die zuverlässige Produktzu- fuhr beim Zubereitungsprozess. - Bei Verklumpungen an den Auslassöffnungen entleeren Sie die entspre- chenden Produktbehälter und reinigen Sie sie ggf. mit Wasser. - Trocknen Sie die Produktbehälter gründlich mit einem trockenen Tuch.

  • Seite 70: Frischmilchbehälter (Optional) Austauschen

    ● Nehmen Sie den Ansaugstutzen des Milchschlauchs aus dem Frischmilchbehälter. ● Tauschen Sie den Frischmilchbehälter in dem Kühlschrank aus. ● Führen Sie den Ansaugstutzen des Milchschlauchs wieder in den Frischmilchbehälter ein. ● Starten Sie das Spülprogramm (siehe Abschnitt „9.5.4 Spülung durchführen“). Gebrauchsanleitung Kaffee Partner Crema Duo...
  • Seite 71 Das restliche Wasser im Brüher, in den Zuleitungs- und Auslaufleitungen kann Hände und Finger verbrühen. - Tragen Sie während der Reinigungsarbeiten Gummischutzhandschuhe. Kaffee Partner empfiehlt, den Brüher wöchentlich zu reinigen. ● Öffnen Sie die Gerätetür. Schritt 1: Brüher ausbauen ● Ziehen Sie die Tropfschale (1) nach vorne aus dem Gerät.
  • Seite 72 ● Ziehen Sie den Kaffeesatzbehälter (1) nach vorne aus dem Gerät. ● Ziehen Sie die Verriegelung (1) nach vorne heraus. Der Brüher ist entriegelt. ● Schwenken Sie den entriegelten Brüher (1) nach unten und gleichzeitig nach vorne aus dem Ge- rät heraus. Gebrauchsanleitung Kaffee Partner Crema Duo...
  • Seite 73 Regelmäßige Pflege Pflege Schritt 2: Brüher reinigen HINWEIS Reinigen Sie den Brüher niemals in einer Geschirrspülmaschine! Er kann dabei beschädigt werden. ● Drehen Sie die Spindel (2) des Brühers mit dem Multifunktionswerkzeug (1) gegen den Uhrzei- gersinn bis zum Anschlag. Der Abstreifer (3) befindet sich in der Abstreifpositi- ●...
  • Seite 74 ● Warten Sie, bis das Gerät betriebsbereit ist. Die Symbole der Getränkespezialitäten im Auswahlmenü sind solange ausgegraut, bis der Brüher die Arbeitsposition erreicht hat und der (die) Boiler aufgeheizt ist (sind). Das Gerät ist betriebsbereit, wenn die Symbole farbig dargestellt werden. Gebrauchsanleitung Kaffee Partner Crema Duo...

  • Seite 75: Pflege Nach Bedarf

    Pflege nach Bedarf Pflege 9 .5 Pflege nach Bedarf GEFAHR Lebensgefahr durch elektrische Spannung! Bei Berührung von Spannung führenden Teilen besteht Lebensgefahr. - Stecken Sie keine Gegenstände durch Öffnungen. - Öffnen Sie keine Abdeckungen am Gerät. VORSICHT Verbrühungsgefahr! Das Berühren des Getränkeauslaufs kann zu Verbrühungen führen. - Lassen Sie den Getränkeauslauf nach der letzten Produktentnahme eine Zeit lang abkühlen, bevor Sie die Gerätetür öffnen.
  • Seite 76 Es darf keine Restfeuchtigkeit auf der Produktrutsche zurückbleiben, um Anhaftungen der Pulverprodukte an der Produktrutsche zu vermeiden. Schritt 2: Mixer ausbauen ● Ziehen Sie das Pulversystem an dem Auszieher (1) in Pfeilrichtung. ● Ziehen Sie den Mixerschlauch (1) von dem Mixer (2) ab. Gebrauchsanleitung Kaffee Partner Crema Duo...
  • Seite 77 Pflege nach Bedarf Pflege ● Entriegeln Sie den Mixer (1): Drehen Sie dazu den Mixer um 90 Grad im Uhr- zeigersinn. ● Ziehen Sie den Mixer (1) in Pfeilrichtung ab: Bewegen Sie dazu den Mixer beim Abziehen mehrfach leicht nach links und rechts, damit er sich von dem Wasserzulauf löst.
  • Seite 78 Wasser und einer weichen Bürste. ● Trocknen Sie den Mixer und den Einsatz mit einem trockenen Tuch. ● Drücken Sie den Einsatz (1) auf den Mixertrichter (2). ● Reinigen Sie die Mixeraufnahme (1) mit einem feuchten Tuch. Gebrauchsanleitung Kaffee Partner Crema Duo...
  • Seite 79 Pflege nach Bedarf Pflege Schritt 4: Mixer einbauen Im Lieferumfang sind 2 zusätzliche Mixer enthalten. Die Mixer können im Austausch gegen die vorhandenen Mixern im Gerät eingebaut werden. ● Schieben Sie den Mixer (1) auf die Bajonettfas- sung (2). ● Verriegeln Sie den Mixer: Drehen Sie dazu den Mixer um 90 Grad gegen den Uhrzeigersinn.
  • Seite 80 Auslauf nach unten ausgerichtet ist. ● Reinigen Sie ggf. die Produktrutsche und den Mixer an dem anderen Pulverbehälter. ● Stellen Sie die Betriebsbereitschaft des Gerätes wieder her (siehe Abschnitt „9.6 Maßnahmen nach Pflegearbeiten“). Gebrauchsanleitung Kaffee Partner Crema Duo...

  • Seite 81: Getränkeauslauf Reinigen

    Pflege nach Bedarf Pflege 9 .5 .2 Getränkeauslauf reinigen ● Öffnen Sie die Gerätetür. ● Reinigen Sie den Getränkeauslauf (1) mit hand- warmem Wasser und einem feuchten Reini- gungstuch. ● Ziehen Sie dazu die Produktauslaufröhrchen (1) nach oben aus den Halterungen heraus. Bei Ausstattung mit Frischmilchsystem: ●...

  • Seite 82: Brüher Reinigen

    Das restliche Wasser im Brüher, in den Zuleitungs- und Auslaufleitungen kann Hände und Finger verbrühen. - Tragen Sie während der Reinigungsarbeiten Gummischutzhandschuhe. ● Öffnen Sie die Gerätetür. Schritt 1: Brüher ausbauen ● Ziehen Sie die Tropfschale (1) nach vorne aus dem Gerät. Gebrauchsanleitung Kaffee Partner Crema Duo...
  • Seite 83 Pflege nach Bedarf Pflege ● Ziehen Sie den Kaffeesatzbehälter (1) nach vorne aus dem Gerät. ● Ziehen Sie die Verriegelung (1) nach vorne heraus. Der Brüher ist entriegelt. ● Schwenken Sie den entriegelten Brüher (1) nach unten und gleichzeitig nach vorne aus dem Ge- rät heraus.
  • Seite 84 ● Drehen Sie die Spindel mit einer kurzen 1/4-Drehung vom Anschlag zurück. ● Bauen Sie den Brüher in umgekehrter Reihenfolge in das Gerät ein. ● Setzen Sie den Kaffeesatzbehälter wieder ein. ● Setzen Sie die Tropfschale wieder ein. Gebrauchsanleitung Kaffee Partner Crema Duo...

  • Seite 85: Spülung Durchführen

    Pflege nach Bedarf Pflege ● Schließen Sie die Gerätetür. ● Warten Sie, bis das Gerät betriebsbereit ist. Die Symbole der Getränkespezialitäten im Auswahlmenü sind solange ausgegraut, bis der Brüher die Arbeitsposition erreicht hat und der (die) Boiler aufgeheizt ist (sind). Das Gerät ist betriebsbereit, wenn die Symbole farbig dargestellt werden.

  • Seite 86: Pulverprodukte Auffüllen

    Entnehmen Sie daher die Produktbehälter aus dem Gerät. ● Drehen Sie die Produktrutschen (1), (2) jeweils um 90 Grad, sodass die Ausläufe zur Seite ausge- richtet sind. Dies verhindert das Verschütten von Produktpulver in das Gerät. Gebrauchsanleitung Kaffee Partner Crema Duo...

  • Seite 87: Kaffee- Und Espressobohnen Auffüllen

    Funktion des Gerätes sowie seine exzel- lente Qualität in der Tasse sichergestellt werden. Informieren Sie Kaffee Partner bei einem Produktwechsel. - Belassen Sie die Behälter auf den Einflussöffnungen der Mahlwerke. Kaffee- und Espressobohnen auf den Einflussöffnungen könnten sonst das Einsetzen der Behälter behindern.

  • Seite 88: Frischmilchbehälter (Optional) Auffüllen

    30 Kaffeekuchen eingestellt. Auf Wunsch kann die Einstellung zur Aufforderung auf einen anderen Wert eingestellt werden. - Kontaktieren Sie Kaffee Partner, wenn die Einstellung geändert werden soll. Die Aufforderung zum Leeren und Reinigen des Kaffeesatzbehälters wird auf dem Touch- screen durch Einblenden des Touchbuttons „Serviceinfo“...

  • Seite 89: Gerät Reinigen Und Pflegen

    Pflege nach Bedarf Pflege 9 .5 .11 Gerät reinigen und pflegen VORSICHT Gefahr von Reizung der Augen und der Haut! Der Kaffee-Automaten-Reiniger führt bei Kontakt mit den Augen und der Haut zu Reizungen. - Vermeiden Sie Augen- und Hautkontakt mit dem Kaffee-Automatenrei- niger.

  • Seite 90: Touchscreen Reinigen

    30 Sekunden deaktiviert. ● Besprühen Sie ein weiches Papiertuch mit dem Reiniger für Glas- und Kunststoffober- flächen von Kaffee Partner und reinigen Sie den Touchscreen. 9 .5 .13 Touchscreen kalibrieren Eine Kalibrierung des Touchscreens ist sinnvoll, wenn es bei der Eingabe am Touchscreen zu Fehlfunktionen der Navigation kommt.

  • Seite 91: Maßnahmen Nach Pflegearbeiten

    Maßnahmen nach Pflegearbeiten Pflege 9 .6 Maßnahmen nach Pflegearbeiten Nach Abschluss der Pflegearbeiten muss die Betriebsbereitschaft des Gerätes wieder her- gestellt werden. Vergewissern Sie sich, dass Sie alle Bauteile eingebaut und angeschlossen haben: - Brüher - Mixer für Toppingpulver, Kakaopulver - Produktbehälter für Toppingpulver und Kakaopulver - Wassertank - Schläuche am Getränkeauslauf und an den Mixern...
  • Seite 92 Pflege Maßnahmen nach Pflegearbeiten Gebrauchsanleitung Kaffee Partner Crema Duo...

  • Seite 93: Servicemeldungen

    ● Navigieren Sie evtl. zu weiteren Servicemeldungen und folgen Sie den Anweisungen. Der Touchbutton „Serviceinfo“ wird ausgeblendet, wenn die Ursachen aller Servicemeldungen behoben sind. Informieren Sie Kaffee Partner, wenn der Touchbutton nach den Servicear- beiten nicht ausgeblendet wird. Version 1 - 06/2015...
  • Seite 94 Servicemeldungen Maßnahmen nach Pflegearbeiten Gebrauchsanleitung Kaffee Partner Crema Duo...

  • Seite 95: Außerbetriebnahme

    Autorisiertes Fachpersonal wird Ihr Gerät in Betrieb nehmen. 11 .3 Dauerhafte Außerbetriebnahme Kaffee Partner sorgt für die ordnungsgemäße und kostenlose Entsorgung und Wiederver- wertung, wenn Ihr Gerät endgültig außer Betrieb gesetzt und beseitigt werden soll. Setzen Sie sich bitte dazu mit Kaffee Partner in Verbindung.
  • Seite 96 Außerbetriebnahme Dauerhafte Außerbetriebnahme Gebrauchsanleitung Kaffee Partner Crema Duo...

  • Seite 97: Anhang

    Technische Daten Anhang Anhang 12 .1 Technische Daten 12 .1 .1 Kaffee Partner Crema Duo Elektrische Daten Netzspannung 220 ~ 240 V Frequenz 50/60 Hz Maximale Leistungsaufnahme 2400 W Absicherung 16 A (einzeln abgesichert) Schutzart IP 20 Betriebstemperatur Wasserboiler: - Wassertemperatur min.

  • Seite 98: Allgemein

    Betriebstemperatur am Aufstellort 5 - 40 °C Betrieb mit festem Wasseranschluss: - Sicherheitseinrichtung Absperrventil Druckminderer (auf 1,8 bar eingestellt) - Wasseranschluss 3/4“ Außengewinde - Wasserdruck (empfohlen) 1 - 6 bar (6 bar) - Wasserdurchfluss min. 2 l/min Gebrauchsanleitung Kaffee Partner Crema Duo...

  • Seite 99: Konformitätserklärung

    Konformitätserklärung Anhang 12 .2 Konformitätserklärung Die auf dem Gerät bzw. seiner Verpackung aufgebrachte CE-Kennzeichnung zeigt die Konformität des Gerätes mit den Anforderungen folgender EG-Richtlinien und Normen EG-Richtlinien - 2006/42/EG Maschinenrichtlinie - 2004/108/EG EMC-Richtlinie - 2011/65/EG RoHS-2-Richtlinie - 2002//96/EG WEEE-Richtlinie Normen - EN 60335-1:2002 + A1 + A11 + A12 + A13 + A14 + A2 - EN 60335-2-75:2004 + A1 + A11 + A12 + A2 - EN 62233:2008...

  • Seite 100: Kontaktdaten

    Samstag & Sonntag 9:00 - 16:00 Uhr Kontaktdaten Schweiz: Kostenlose Service-Hotline Kaffee Partner Schweiz AG +41 41 74100-52 Hinterbergstrasse 24 CH-6330 Cham Service-Fax +41 41 74012-62 Mail-Support support@kaffee-partner.ch Montag-Freitag 7:00 - 18:00 Uhr Samstag & Sonntag 9:00 - 16:00 Uhr Gebrauchsanleitung Kaffee Partner Crema Duo...
