PI =
proportionale Integrationsregelung
Das Prinzip der PI-Regelung besteht im Vergleich der
aktuellen Temperatur im Raum mit der Solltemperatur.
Das Ziel der PI-Regelung ist die Solltemperatur zu erreichen
und zu halten und das ohne Überschwinkungen (siehe
Graphik). Für richtige Funktion der PI-Regelung stellen Sie die
Kennwerte der Regelung nach der Art des Heizungssystems
und mit Rücksicht auf thermische Trägheit im Raum, siehe
CONST 6, ein.
Anm.: Bei der Auswahl der PI-Regelung wird die CONST 5
automatisch ausgeschlossen.
PID = proportional integral derivative Regelung
Das Prinzip der PID-Regelung besteht im Vergleich
der Isttemperatur im Raum mit der Solltemperatur und
automatischer Anpassung des Reglers an bestehende
Bedingungen.
Es ist die genaueste stufenlose Regelung, die uns ermöglicht
nicht nur eine kurze Zeit der Regelung, sondern auch hohe
Genauigkeit ohne bleibende Regelabweichung zu erreichen.
Minimale Einschaltzeit wurde auf 2 Min. eingestellt,
Proportionalitätsbereich beträgt 2°C, Zeitintervall wird
automatisch nach aktuellen Wärmebedienungen berechnet.
Anm.: Die Konstanten CONST 5 und CONST 6 werden bei
der Auswahl der PID-Regelung automatisch ausgeschlossen.
HINWEIS!
NUR BEI DER SPERRE MIT EINEM KENNWORT
(siehe CONST19)
Sollte auf der LCD-Anzeige ein Zeichen "
die gewählte Konstante nicht geändert werden, weil Sie das
KENNWORT (siehe S. 10., CONST19) kennen müssen. Die Konstante
kann erst nach der Eingabe vom Kennwort geändert werden. Beim
Verlassen des Modules CONST kommt es zur automatischen
Aktivierung der Sicherung von Konstanten, die mit der Regelung zu-
sammenhängen.
5
EINSTELLUNG DER KENNWERTEN FÜR HYSTERESE
HYSTERESE
(im Werk wurde 0.5°C eingestellt)
Es werden die Werte von 0.1 bis 6 °C eingestellt. Der Thermostat wird
nach der eingestellten Temperatur eingeschaltet:
T Einschalten = T Sollwert - HYSTERESE
Durch das Drehen der Taste "
Sie mit der Taste "
" bestätigen.
MINIMALE EINSCHALTZEIT
Bei der Hysterese wird immer minimale Einschaltzeit des Kessels in
Minuten eingestellt. Die Werte werden nach dem Typ des Heizungs-
systems im Bereich von 1 bis 5 Minuten (siehe Tabelle) eingestellt.
Durch das Drehen der Taste "
mit der Taste "
" bestätigen.
" , erscheinen, dann kann
" stellen Sie die Hysterese ein, die
(im Werk wurden 2 Min. eingestellt)
" stellen Sie den Wert ein, den Sie
Typ der
Minimální doba
Beheizung
zapnutí zdroje
Strombeheizung
2 (3)
Plattenheizkörper
Gussheizkörper
Fußbodenheizung

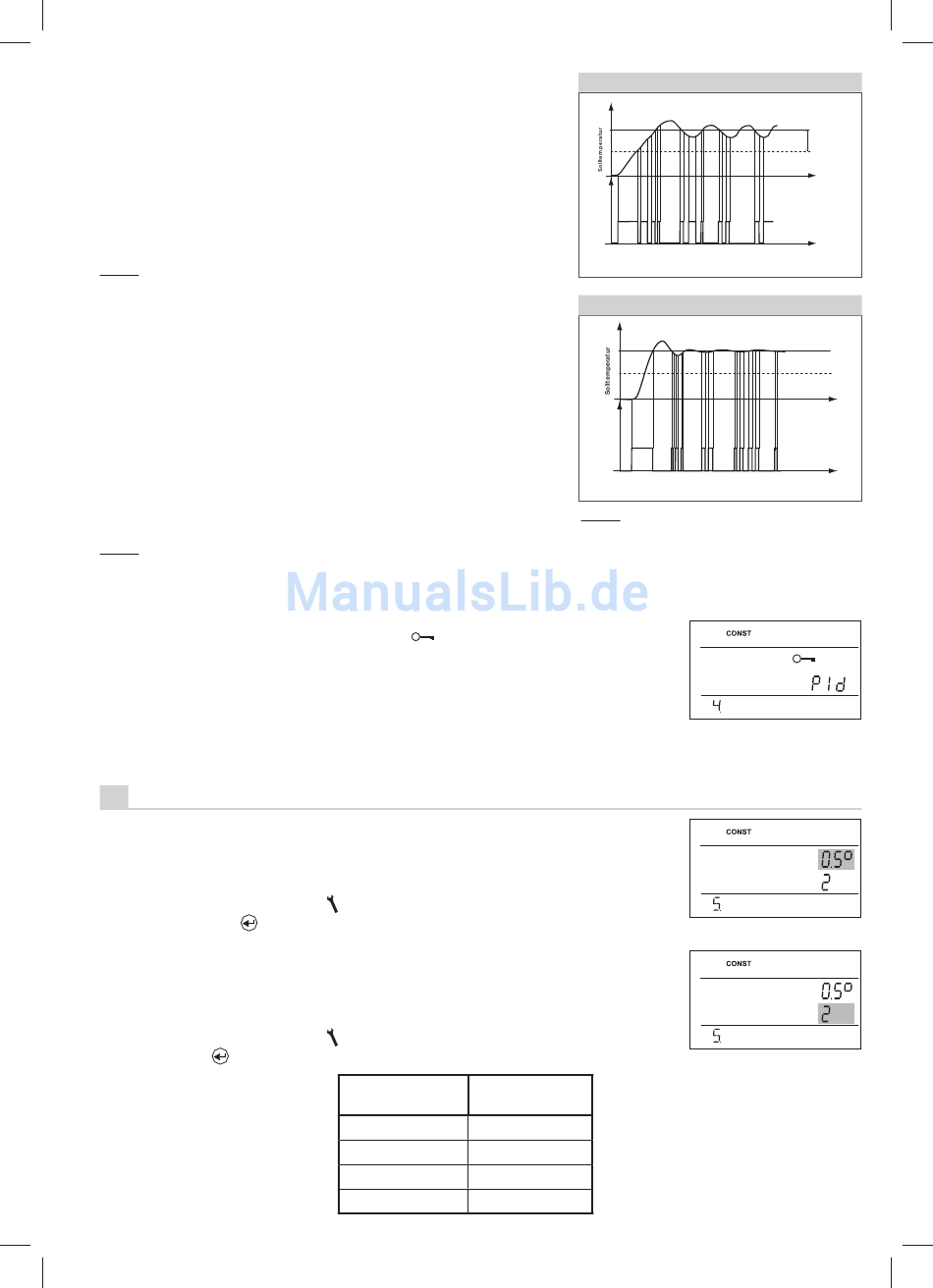

PI REGELUNG
T
Heizung
ON
PID REGELUNG
T
Heizung
ON
Anm.: Graphik dient nur zur Orientierung,
tatsächlicher Verlauf der Regelung
unterscheidet sich nach aktuellen
Bedienungen im gemessenen Objekt!
1
4
5
Poportio-
nalitätsbereich
t
t
t
t
REGELUNGSART
HYSTERESIS
MIN ZEIT EIN
7
