(III) Verbindung zwischen Colorimeter und PC (Nur für Modelle mit
Software)
Um das Colorimeter an den PC anzuschließen muss zunächst die Menü
Taste gedrückt werden, wie in Abbildung 8 gezeigt wird. Danach ist im Menü
die Option „COMM" auszuwählen wie in Abbildung 9 gezeigt wird.
Anschließend ist den Anweisungen in diesem Menü folge zu leisten. Das
Colorimeter muss mit dem USB Kabel an den PC angeschlossen werden.
Damit das Gerät mit dem PC interagiert muss „Enter" gedrückt werden. Ist
dies geglückt, so zeigt der Bildschirm vom Colorimeter „Communicating..."
an, wie in Abbildung 10 erkennbar ist.

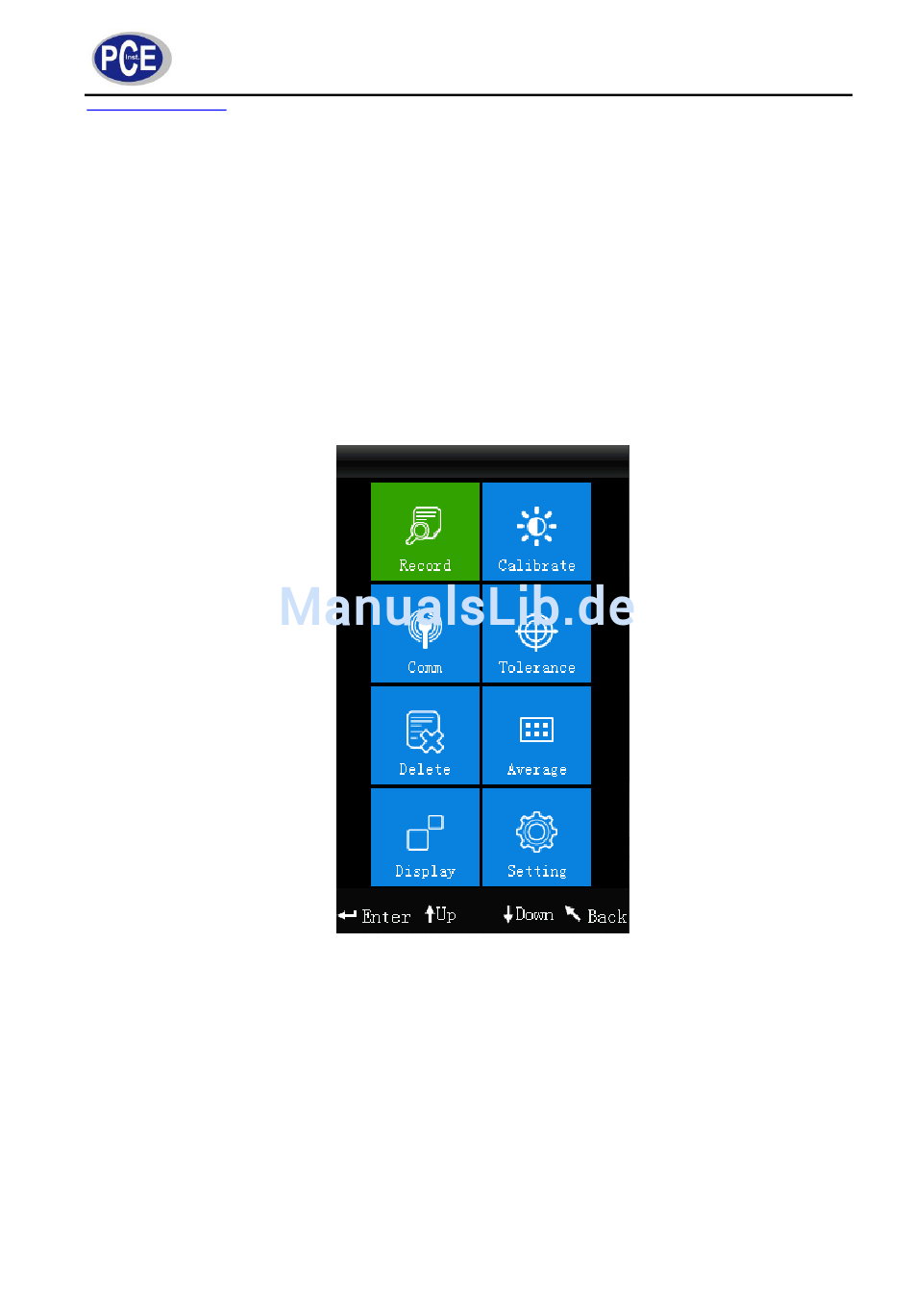

Abbildung 8 - Das Hauptmenü
