Inhaltszusammenfassung für FAAC S418

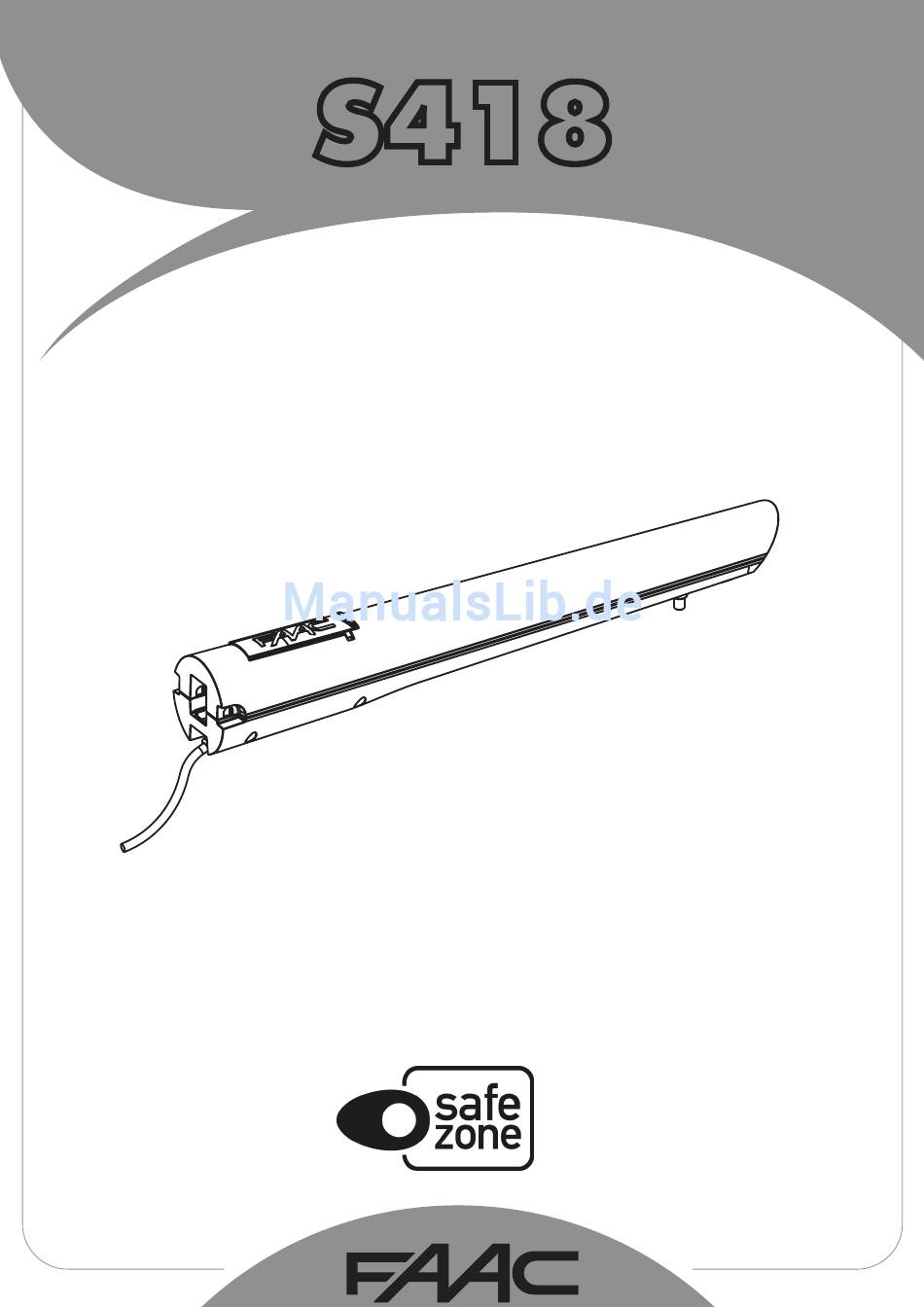

  • Seite 1 S418...

  • Seite 2: Ce-Konformitätserklärung

    Punkt “16” erwähnten Vorrichtungen einzusetzen. Produktes beeinträchtigen und/oder eine Gefahrenquelle darstellen. 18. Die Firma FAAC lehnt jede Haftung hinsichtlich der Sicherheit und des 5. Die Firma FAAC lehnt jede Haftung für Schäden, die durch unsach- störungsfreien Betriebs der Automatik ab, soweit Komponenten auf der gemäßen oder nicht bestimmungsgemäßen Gebrauch der Automatik...

  • Seite 3: Inhaltsverzeichnis

    INHALT 1. BESCHREIBUNG Seite.30 1.1. ABMESSUNGEN Seite.30 2. TECHNISCHE DATEN Seite.31 3. MONTAGE Seite.31 3.1. ELEKTRISCHE VORBEREITUNGEN (standardanlage) Seite.31 3.2. VORPRÜFUNGEN Seite.31 3.3. EINBAUMASSE Seite.31 3.4. EINBAU DER ANTRIEBE Seite.32 3.5. VERDRAHTUNG DES ANTRIEBS Seite.33 3.6. MECHANISCHE ANSCHLÄGE Seite.33 4. PRÜFUNG DER AUTOMATION Seite.34 5.

  • Seite 4: Beschreibung

    AUTOMATION S418 1. BESCHREIBUNG Bei der Automation S418 für Flügeltore handelt es sich um einen elektromechanischen Antrieb, der die Bewegung über ein Schneckengetriebesystem auf den Flügel überträgt. Das irreversible System gewährleistet die mechanische Sperre des Flügels, wenn der Motor nicht läuft. Ein praktisches Entriegelungssystem ermöglicht die manuelle Bewegung des Flügels bei Stromausfall oder Betriebsstörungen.

  • Seite 5: Technische Daten Seite

    2. TECHNISCHE DATEN Voraussetzungen erfüllen: • Die mechanischen Bauelemente müssen den Vorschriften der Technische Daten S418 Normen EN 12604 und EN 12605 entsprechen. • Die Länge des Flügels muss den Angaben in den technischen Versorgungsspannung (Vdc) Daten des Antriebs (Abschnitt 2) entsprechen.

  • Seite 6: Einbau Der Antriebe

    Beim Befestigen mit einer Wasserwaage feststellen, dass der Bügel perfekt waagrecht ist. Abb. 5 Abb. 8 Wenn die Abmessungen des Pfostens oder die Position des Schar- Abb. 9 niers die Montage des Antriebs 2. Den hinteren Bügel zusammenbauen (siehe Abb. 10), sodass nicht ermöglichen, ist es zur Ein- die zuvor ermittelten Maße A haltung des ermittelten Maßes A...

  • Seite 7: Verdrahtung Des Antriebs

    Verlegung in Außenbereichen verwenden (z. B. H07RN-F). 3.6. MECHANISCHE ANSCHLÄGE Der Antrieb S418 ist mit einer Reihe mechanischer Anschläge beim Öffnen und Schließen ausgestattet. Diese können anstelle der mechanischen Anschläge des Flügels verwendet werden. Für die Einstellung der Anschläge sind die folgenden Schritte auszuführen: 3.6.1.

  • Seite 8: Prüfung Der Automation

    3. Den mitgelieferten Entriegelungsschlüssel (Abb. 23, Bez. b) einstecken und bis zum Anschlag gegen den Uhrzeigersinn 9. ZUBEHÖR drehen (Abb. 23, Bez. c). Die Entriegelungsstellung ist durch Für das erhältliche Zubehör wird auf den FAAC-Katalog ein offenes Vorhängeschloss angegeben. verwiesen. 4. Den Flügel mit der Hand bewegen.
  • Seite 9 Zyklus nicht korrekt aus. Auf jeden Fall das Ende des Zyklus abwarten und dann erneut einen Impuls für die BESCHREIBUNG Öffnung senden. Bei der Automation S418 für Flügeltore handelt es sich um einen WARTUNG elektromechanischen Antrieb, der die Bewegung über ein Schneckengetriebesystem auf den Flügel überträgt.
  • Seite 10 POLAND Saint Priest, Lyon - France FAAC POLSKA SP.ZO.O tel. +33 4 72218700 Warszawa - Poland www.faac.fr tel. +48 22 8141422 FAAC FRANCE - AGENCE PARIS www.faac.pl Massy, Paris - France RUSSIA tel. +33 1 69191620 FAAC RUSSIA LLC www.faac.fr...
