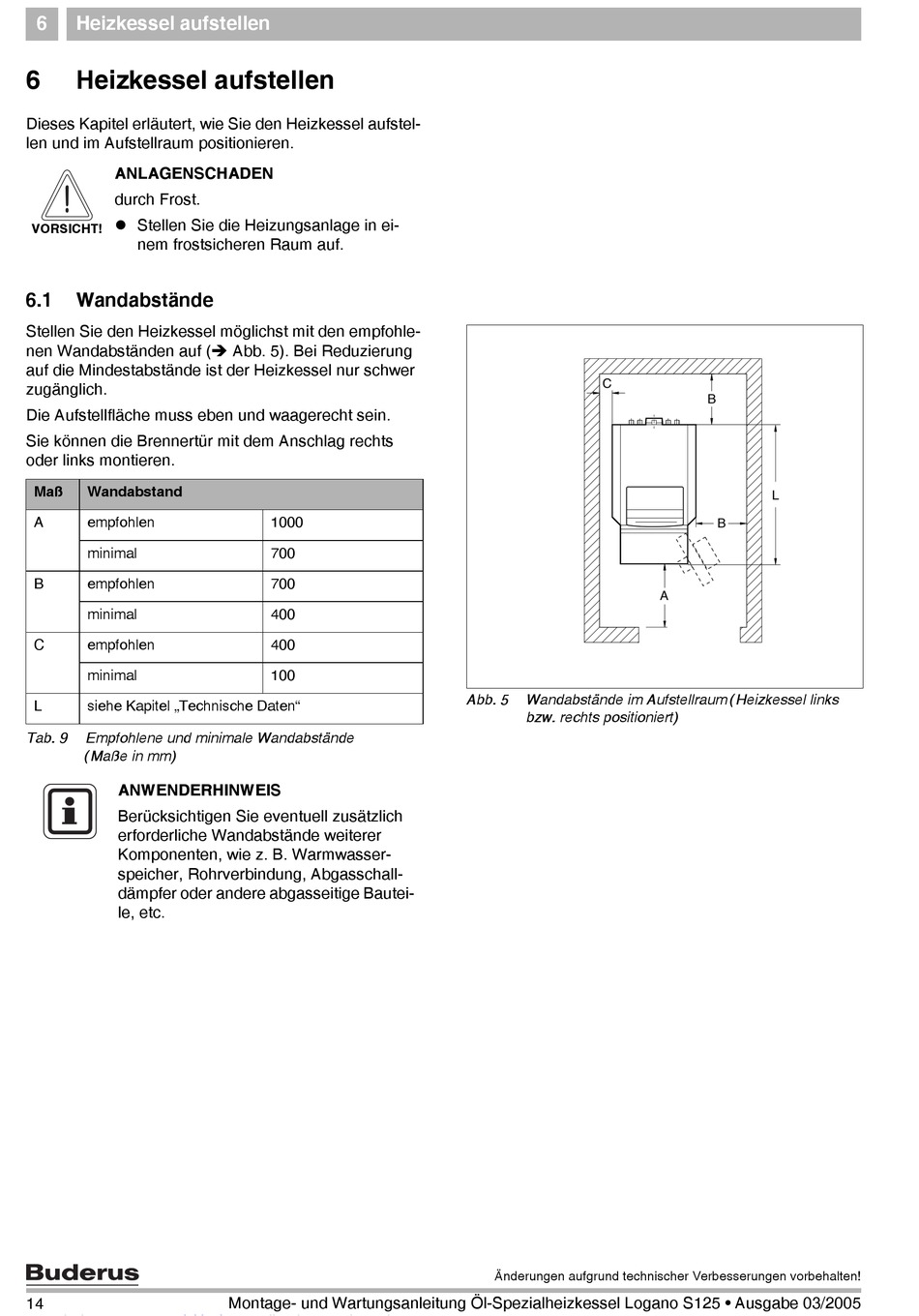

Heizkessel aufstellen

6 Heizkessel aufstellen
Dieses Kapitel erläutert, wie Sie den Heizkessel aufstel-
len und im Aufstellraum positionieren.
ANLAGENSCHADEN
durch Frost.
" Stellen Sie die Heizungsanlage in ei-
VORSICHT!
nem frostsicheren Raum auf.
6.1 Wandabstände
Stellen Sie den Heizkessel möglichst mit den empfohle-
nen Wandabständen auf (! Abb. 5). Bei Reduzierung
auf die Mindestabstände ist der Heizkessel nur schwer
zugänglich.
Die Aufstellfläche muss eben und waagerecht sein.
Sie können die Brennertür mit dem Anschlag rechts
oder links montieren.
Maß Wandabstand
A empfohlen
minimal
B empfohlen
minimal
C empfohlen
minimal
L siehe Kapitel „Technische Daten"
Tab. 9 Empfohlene und minimale Wandabstände
(Maße in mm)
ANWENDERHINWEIS
Berücksichtigen Sie eventuell zusätzlich
erforderliche Wandabstände weiterer
Komponenten, wie z. B. Warmwasser-
speicher, Rohrverbindung, Abgasschall-
dämpfer oder andere abgasseitige Bautei-
le, etc.
14
1000
700
700
400
400
100
Montage- und Wartungsanleitung Öl-Spezialheizkessel Logano S125 • Ausgabe 03/2005
C
Abb. 5 Wandabstände im Aufstellraum (Heizkessel links
bzw. rechts positioniert)
Änderungen aufgrund technischer Verbesserungen vorbehalten!
B
L
B
A
