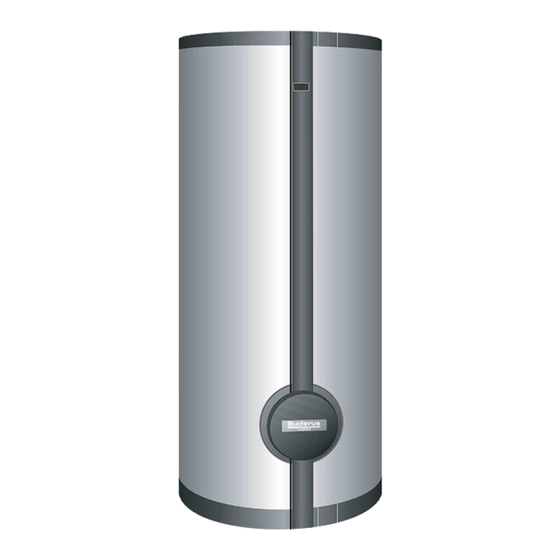

- Seite 1 6301 5949 – 12/2001 EXP (DE) Für das Fachhandwerk Montage- und Wartungsanweisung Speicher-Wassererwärmer Logalux SU400–SU1000 Bitte vor Montage und Wartung sorgfältig lesen...
-
Seite 2: Inhaltsverzeichnis
Aktualisierung der Dokumentation Haben Sie Vorschläge zur Verbesserung oder haben Sie Unregelmäßigkeiten festgestellt, nehmen Sie bitte Kontakt mit uns auf. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Speicher-Wassererwärmer Logalux SU400–SU1000 • Ausgabe 12/2001... -
Seite 3: Allgemeines
Mindestwandabstände für Monta- ge und Wartung zu berücksichtigen (Abb. 1). min. 100 Abb. 1 Mindestabstände für Montage und Wartung (Maße in mm) Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Speicher-Wassererwärmer Logalux SU400–SU1000 • Ausgabe 12/2001... -
Seite 4: Abmessungen Und Anschlüsse
R1¼ R1¼ R¾ 960/1000 1850 R1¼ R1¼ R1½ R¾ 1000 1060/1100 1920 R1½ R1¼ R1½ R¾ Tab. 1 Abmessungen und Anschlussdimensionen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Speicher-Wassererwärmer Logalux SU400–SU1000 • Ausgabe 12/2001... -
Seite 5: Montage
über 200 – 1000 um das Entschlammen zu gewährleisten. DN 25 über 1000 – 5000 Tab. 3 Dimensionierung der Ausblaseleitung nach DIN 4753 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Speicher-Wassererwärmer Logalux SU400–SU1000 • Ausgabe 12/2001... -
Seite 6: Dichtheit Prüfen
! Prüfen, ob das Erdungskabel (Abb. 4, Pos. 2) der Magnesiumanode angeschlossen ist. Abb. 4 Anschluss Magnesiumanode Pos. 1: Magnesiumanode Pos. 2: Erdungskabel Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Speicher-Wassererwärmer Logalux SU400–SU1000 • Ausgabe 12/2001... -
Seite 7: Wärmeschutz
4 Blechschrauben anschrauben. Abb. 6 Wärmeschutz – vorderer Handlochdeckel Pos. 1: Handlochdeckel Pos. 2: Schnappmutter Pos. 3: Abdeckhaube Pos. 4: Wärmeschutzscheibe Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Speicher-Wassererwärmer Logalux SU400–SU1000 • Ausgabe 12/2001... - Seite 8 ! Schutzfolie von Typenschildrückseite abziehen und das Typenschild unter dem bereits bestehenden klei- neren Typenschild aufkleben (Abb. 8). Abb. 8 Typenschild anbringen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Speicher-Wassererwärmer Logalux SU400–SU1000 • Ausgabe 12/2001...
-
Seite 9: Inbetriebnahme
Die Heizungsanlage ist erstmals durch den Ersteller oder einen von ihm benannten Fachkundigen im Beisein des Anlagenbesitzers in Betrieb zu nehmen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Speicher-Wassererwärmer Logalux SU400–SU1000 • Ausgabe 12/2001... -
Seite 10: Wartung
! Magnesiumanode neu eindichten (Abb. 9). Pos. 2: Dichtung Pos. 3: Isolierhülse Pos. 4: Zahnscheibe Pos. 5: Kabelschuh mit Erdungskabel Pos. 6: Unterlegscheibe Pos. 7: Handlochdeckel Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Speicher-Wassererwärmer Logalux SU400–SU1000 • Ausgabe 12/2001... - Seite 11 ! Heizungsanlage wieder befüllen. ! Handlochdeckel auf Dichtheit prüfen. ! Heizungsanlage wieder in Betrieb nehmen. ! Wärmeschutzscheibe auf Handlochdeckel legen. ! Speicherhaube auflegen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montage- und Wartungsanweisung Speicher-Wassererwärmer Logalux SU400–SU1000 • Ausgabe 12/2001...
