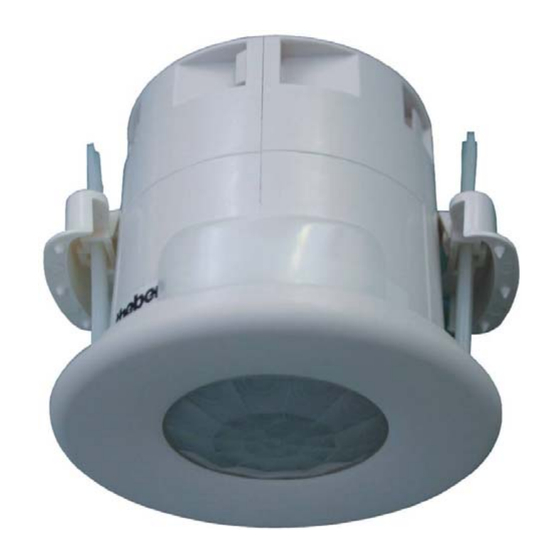

- Seite 1 EIB KNX Bewegungsmelder SPHINX 331 / 332 EIB KNX Bewegungsmelder SPHINX 331 / SPHINX 332 EIB KNX Bewegungsmelder: SPHINX 331 107 9 211 SPHINX 332 107 9 212 Stand: Jan-08 (Änderungen vorbehalten) Seite 1 von 39...
-
Seite 2: Inhaltsverzeichnis
EIB KNX Bewegungsmelder SPHINX 331 / 332 Inhaltsverzeichnis FUNKTIONSEIGENSCHAFTEN ................. 4 Vergleich SPHINX 331 / SPHINX 332 ............... 4 1.1.1 SPHINX 331 ......................4 1.1.2 SPHINX 332 ......................4 Vorteile .......................... 4 Besonderheiten ......................4 Technische Daten......................5 1.4.1 Maße........................ - Seite 3 EIB KNX Bewegungsmelder SPHINX 331 / 332 3.1.3.4 Wichtige Parametereinstellungen..............27 3.1.4 Master-Slave Betrieb.................... 29 3.1.4.1 Geräte: ......................29 3.1.4.2 Übersicht ......................29 3.1.4.3 Objekte und Verknüpfungen ................30 3.1.4.4 Wichtige Parametereinstellungen..............31 3.1.5 Sonderfunktion: Nur Licht ausschalten..............32 3.1.5.1...
-
Seite 4: Funktionseigenschaften
Eine Konstantlichtregelung kann ebenfalls realisiert werden 1.1.2 SPHINX 332 Gleiche Eigenschaften wie SPHINX 331 jedoch mit einem zusätzlichen Kanal für Heizungssteuerung in Abhängigkeit der Raumbenutzung. Dieser Kanal besitzt eine Einschaltverzögerung die ein unnötiges Heizen unterbindet wenn der Raum nur kurzzeitig betreten wird. -
Seite 5: Technische Daten
EIB KNX Bewegungsmelder SPHINX 331 / 332 1.4 Technische Daten 1.4.1 Maße Tabelle 1 ∅ 64 mm oder 68 mm mit Ausgleichsring Einbauöffnung ∅ 76 mm Frontseite Aufbauhöhe ca. 5 mm Einbautiefe 65 mm Stand: Jan-08 (Änderungen vorbehalten) Seite 5 von 39... -
Seite 6: Erfassungsbereich
EIB KNX Bewegungsmelder SPHINX 331 / 332 1.4.2 Erfassungsbereich Bei einer Montagehöhe von 2,8 m Abgedeckte Fläche (auf Bodenhöhe) Legende Hohe Empfindlichkeit Niedrige Empfindlichkeit Tabelle 2: Abgedeckter Bereich auf Bodenhöhe in Abhängigkeit der Einbauhöhe Einbauhöhe Abgedeckter ∅ 2,5 m... -
Seite 7: Die Applikationsprogramme „Sphinx 331", „Sphinx 332
„Sphinx 331“, „SPHINX 332“ 2.1 Auswahl in der Produktdatenbank Hersteller Theben AG Produktfamilie Phys. Sensoren Bewegungsmelder Produkttyp Programmname Sphinx 331 V1.0 / Sphinx 332 V1.0 Die ETS Datenbanken finden Sie auf unserer Internetseite: http://www.theben.de 2.2 Parameterseiten Tabelle 3 Name Beschreibung Bewegung Kanal 1... -
Seite 8: Kommunikationsobjekte
EIB KNX Bewegungsmelder SPHINX 331 / 332 2.3 Kommunikationsobjekte 2.3.1 Eigenschaften der Objekte Der Bewegungsmelder SPHINX 331 verfügt über 11 Kommunikationsobjekte. SPHINX 332 verfügt über 15 Kommunikationsobjekte. Tabelle 4 Flags Nr. Objektname Funktion K L S Ü EIS 1... - Seite 9 EIB KNX Bewegungsmelder SPHINX 331 / 332 Tabelle 5: Objekt-Flags Flag Name Bedeutung Kommunikation Objekt ist kommunikationsfähig Lesen Objektstatus kann abgefragt werden (ETS / Display usw.) Schreiben Objekt kann empfangen Ü Übertragen Objekt kann senden Tabelle 6 Sphinx 331 Sphinx 332...
-
Seite 10: Beschreibung Der Objekte
EIB KNX Bewegungsmelder SPHINX 331 / 332 2.3.2 Beschreibung der Objekte • Objekte 0 „Bewegung“ Objekt zum bewegungsabhängigen Schalten des Lichts: 0 = keine Bewegung 1 = Bewegung erkannt • Objekt 1 „Sperre des Bewegungsmelders“ 1 = Sperre setzen... - Seite 11 EIB KNX Bewegungsmelder SPHINX 331 / 332 • Objekt 3 „Helligkeitsschwelle abrufen / speichern“ Einlernen über Messwert Mit diesem Objekt kann die programmierte Einstellung der Helligkeitsschwelle überschrieben oder abgerufen werden. Beim Einlernen (81 ) wird der aktuell gemessene Helligkeitswert als neuer Wert für die Helligkeitsschwelle übernommen.
- Seite 12 EIB KNX Bewegungsmelder SPHINX 331 / 332 • Objekt 7 „Helligkeitswert für Regelung“ Einlernen über Sollwert Durch dieses Objekt kann der bisher eingestellte Sollwert für die Konstantlicht-Regelung durch einen neuen Wert (Einlernwert) überschrieben werden. Der maximal einlernbare Wert ist vom eingestellten Abgleichfaktor für Helligkeitssensor abhängig.
- Seite 13 EIB KNX Bewegungsmelder SPHINX 331 / 332 Zusätzliche Objekte für Kanal 2 bei SPHINX 332 • Objekte 11 „Bewegung 2“ Objekt zum bewegungsabhängigen Schalten der Heizung. Ein- und Ausschaltverzögerungen sind individuell einstellbar. 0 = keine Bewegung 1 = Bewegung erkannt •...
-
Seite 14: Parameter
EIB KNX Bewegungsmelder SPHINX 331 / 332 2.4 Parameter 2.4.1 Bewegung Kanal 1 / Kanal 2* Tabelle 7 Bezeichnung Werte Bedeutung Master/Slave Master Das Gerät bekommt Telegramme von Slave Geräte und übernimmt das Ein- und Ausschalten der Beleuchtung. Sphinx 332: Die Parameterseite für den zweiten Kanal wird... - Seite 15 EIB KNX Bewegungsmelder SPHINX 331 / 332 Fortsetzung: Bezeichnung Werte Bedeutung Einschaltverzögerung Dieser Parameter ist nur bei SPHINX 332 (Kanal 2) und nur im Master Betrieb vorhanden keine Der Kanal reagiert sofort bei Bewegung bzw. wenn auf das Objekt 2 Master Trigger eine 1 empfangen wird.
- Seite 16 EIB KNX Bewegungsmelder SPHINX 331 / 332 Fortsetzung: Bezeichnung Werte Bedeutung Retrigger Verhalten beim Erfassen einer Bewegung während der Laufzeit der parametrierten Ausschalt- Verzögerung. EIN Bei jeder erkannten Bewegung innerhalb der Ausschalt- Verzögerungszeit wird diese neu gestartet und die Beleuchtung wird erst dann ausgeschaltet wenn innerhalb der Verzögerungszeit...
- Seite 17 EIB KNX Bewegungsmelder SPHINX 331 / 332 Fortsetzung: Bezeichnung Werte Bedeutung Zeit zw. Aus- und Einschalten 0,5..2 s in 0,1 s Schritte Da das Funktionsprinzip eines PIR Bewegungsmelders auf Messung der Wärmestrahlung beruht, kann das Ausschalten einer Leuchte u.U. als Bewegung gedeutet werden und zum Einschalten führen.
-
Seite 18: Konstantlicht-Regelung
EIB KNX Bewegungsmelder SPHINX 331 / 332 2.4.2 Konstantlicht-Regelung Tabelle 8 Bezeichnung Werte Bedeutung Konstantlicht-Regelung nein keine Regelung ja Das Licht wird permanent auf dem parametrierten Wert geregelt und kann über das Sperrobjekt ein- und ausgeschaltet werden. nur bei Bewegung Das Licht wird geregelt und durch Bewegung ein- und ausgeschaltet. - Seite 19 EIB KNX Bewegungsmelder SPHINX 331 / 332 Fortsetzung: Bezeichnung Werte Bedeutung Verhalten beim Setzen kein Telegramm senden Die Regelung sendet keine der Sperre Telegramme mehr, solange das Sperrobjekt gesetzt ist. dunkler dimmen Das Licht wird bis auf 0 heruntergedimmt.
-
Seite 20: Helligkeitswert
EIB KNX Bewegungsmelder SPHINX 331 / 332 2.4.3 Helligkeitswert Tabelle 9 Bezeichnung Werte Bedeutung Abgleichfaktor für 0,50…8,00 Gleicht eine eventuell ungünstige Helligkeitssensor Orientierung des Helligkeits- Sensors aus. Berechnung: tatsächliche Helligkeit Faktor = gemessener Wert Misst der Sensor z.B. 500 lx bei einer tatsächlichen Helligkeit von... -
Seite 21: Anhang
3.1 Typische Anwendungsbeispiele 3.1.1 Bewegungs- und Helligkeitabhängiges Schalten bei Dämmerung mit Inbetriebnahme und Einlernen. Bei zu geringer Umgebungshelligkeit soll der Sphinx 331 das Licht einschalten sobald eine Bewegung erkannt wird. Die Einschaltschwelle soll an Ort und stelle eingelernt werden (siehe unten: Einlernfunktion). -
Seite 22: Objekte Und Verknüpfungen
EIB KNX Bewegungsmelder SPHINX 331 / 332 3.1.1.3 Objekte und Verknüpfungen Tabelle 10: Verknüpfungen SPHINX 331 RMG 4 S Kommentar Objektname Objektname Kanal 1 Schalten GM RMG 4 Kanal 1 Schaltbefehl für die Beleuchtung Einlern-Telegramm: Die ETS sendet den Wert $81... -
Seite 23: Bewegungs- / Helligkeitabhängiges Schalten Und Heizungssteuerung
EIB KNX Bewegungsmelder SPHINX 331 / 332 3.1.2 Bewegungs- / Helligkeitabhängiges Schalten und Heizungssteuerung Sphinx 332 steuert mit Kanal 1 die Beleuchtung. Kanal 2 wird als Präsenzmelder für die Heizungssteuerung benutzt. Sobald eine Bewegung erkannt wurde schaltet Kanal 1 die Raumbeleuchtung ein. -
Seite 24: Objekte Und Verknüpfungen
EIB KNX Bewegungsmelder SPHINX 331 / 332 3.1.2.3 Objekte und Verknüpfungen Tabelle 13: Verknüpfungen SPHINX 332 MiX Kombination Kommentar Objektname Objektname Kanal 1 Schalten GM RMG 4 Kanal 1 Schaltbefehl für die Beleuchtung SPHINX 332 RAM 713 S Kommentar... - Seite 25 EIB KNX Bewegungsmelder SPHINX 331 / 332 Tabelle 15: RAM 713 S Parameterseite Parameter Einstellung Betriebsart Objekte zur Festlegung der neu: Betriebsart, Präsenz, Betriebsart Fensterstatus Betriebsart nach Reset Standby Art des Präsenzsensors Präsenzmelder (an Obj. 4) Regelung Heizen* Art der Regelung...
-
Seite 26: Konstantlicht-Regelung
EIB KNX Bewegungsmelder SPHINX 331 / 332 3.1.3 Konstantlicht-Regelung Sphinx 332 regelt tagsüber die Helligkeit automatisch auf 600 Lux. Nachts und am Wochenende soll die Beleuchtung ausgeschaltet bleiben. Die Helligkeit wird mit einem Dimmer (DMG2) gesteuert und die Nachtabschaltung mit einer Schaltuhr (TR 644 S EIB) realisiert. -
Seite 27: Objekte Und Verknüpfungen
Verhalten beim Setzen der Sperre *entspricht 600 Lux bei Abgleichfaktor = 1,00. Bemerkung: Beim Einschalten der Lichtregelung startet SPHINX 331 / 332 immer mit einem Dimmwert von 25 % bevor die gewünschte Helligkeit angesteuert wird. Stand: Jan-08 (Änderungen vorbehalten) Seite 27 von 39... - Seite 28 EIB KNX Bewegungsmelder SPHINX 331 / 332 Tabelle 19: TR 644 S – Lichtregelung sperren Parameterseite Parameter Einstellung Kanal 1 Objektart Schalten Schaltverhalten Uhr On -> Ein / Uhr Off -> Sendeverhalten Nur beim Schalten der Uhr Beispiel Schaltprogramm: Mo-Fr 18:00 EIN – 6:00 AUS.
-
Seite 29: Master-Slave Betrieb
EIB KNX Bewegungsmelder SPHINX 331 / 332 3.1.4 Master-Slave Betrieb Ein verwinkelter Gang soll mit 4 Sphinx 331 abgedeckt werden. Ein Gerät wird als Master, die anderen 3 als Slaves eingesetzt. Die Slaves triggern den Master bei erkannter Bewegung. -
Seite 30: Objekte Und Verknüpfungen
EIB KNX Bewegungsmelder SPHINX 331 / 332 3.1.4.3 Objekte und Verknüpfungen Tabelle 21: Verknüpfungen SPHINX 331 SPHINX 331 / 332 Slave Geräte Master Gerät Kommentar Objektname Objektname Solange eine Bewegung erkannt wird sendet das betroffene Slave-Gerät alle 10 s eine 1 an das Master-Gerät*. -
Seite 31: Wichtige Parametereinstellungen
EIB KNX Bewegungsmelder SPHINX 331 / 332 3.1.4.4 Wichtige Parametereinstellungen Für die nicht aufgeführten Parameter gelten die Standard, bzw. kundenspezifischen Parametereinstellungen. Tabelle 22: SPHINX 331 Slave-Geräte Parameterseite Parameter Einstellung Bewegung Kanal 1 Master/Slave Slave Weitere Parameter nein einblenden? Tabelle 23: SPHINX 331/332 Master-Gerät... -
Seite 32: Sonderfunktion: Nur Licht Ausschalten
Beim Verlassen des Raumes soll sichergestellt sein, dass das Licht ausgeschaltet wird. Diese Aufgabe wird von einem Sphinx 331 / 332 oder von dem Taster erfüllt. Der Schaltaktor wird durch das Objekt 2 (Master Trigger) des Sphinx, gemeinsam mit einem beliebigen EIB Taster angesteuert. -
Seite 33: Objekte Und Verknüpfungen
EIB KNX Bewegungsmelder SPHINX 331 / 332 3.1.5.3 Objekte und Verknüpfungen Tabelle 24: Verknüpfungen beliebiger EIB Taster RMG 4 S / C-Last Kommentar Objektname Objektname Das Licht kann über den Taster z.B. Taste 1 GM RMG 4 Kanal 1 ein- und ausgeschaltet werden. - Seite 34 EIB KNX Bewegungsmelder SPHINX 331 / 332 Tabelle 26: EIB Taster (Beispiel) Parameterseite Parameter Einstellung Wippe 1 links Telegramm beim Betätigen der Taste Telegramm beim Loslassen kein Telegramm der Taste Wippe 1 rechts Telegramm beim Betätigen der Taste Telegramm beim Loslassen...
-
Seite 35: Die Konstantlichtregelung
EIB KNX Bewegungsmelder SPHINX 331 / 332 3.2 Die Konstantlichtregelung 3.2.1 Prinzip Die Umgebungshelligkeit wird gemessen und die Regelung sendet Telegramme an einen Dimmer, damit die gewünschte Helligkeit erreicht und beibehalten wird. Wichtig: • Das Objekt 0 darf nicht mit dem Dimmer verbunden werden. -
Seite 36: Regelgeschwindigkeit
EIB KNX Bewegungsmelder SPHINX 331 / 332 3.2.3 Regelgeschwindigkeit Zur Ermittlung des neuen Dimmwertes wird die Abweichung zwischen dem aktuellen Istwert und dem Sollwert der Helligkeit berücksichtigt. Bei großer Abweichung wird sich der neue Dimmwert stärker vom alten Dimmwert unterscheiden als bei einer kleinen Abweichung. -
Seite 37: Die Einlernfunktion
EIB KNX Bewegungsmelder SPHINX 331 / 332 3.3 Die Einlernfunktion 3.3.1 Prinzip: Da ein Schätzen der Helligkeit schwierig ist, können die parametrierten Helligkeitsschwellen an Ort und Stelle direkt eingelernt werden. Dabei kann sowohl die aktuelle Umgebungshelligkeit als auch ein fest vorgegebene Wert als Referenz dienen. -
Seite 38: Begrenzung Der Einlernwerte
EIB KNX Bewegungsmelder SPHINX 331 / 332 3.3.2.4 Begrenzung der Einlernwerte Der maximal einlernbare Wert ist vom eingestellten Abgleichfaktor für Helligkeitssensor abhängig. Die Begrenzung erfolgt nach folgender Regel: Einlernwert Der Quotient Abgleichfaktor für Helligkeitssensor darf maximal 500 lx bei der Konstantlicht-Regelung und maximal 650 lx für die bewegungsabhängigen Kanäle (Kanal 1 und 2) betragen. -
Seite 39: Der Master / Slave Betrieb
EIB KNX Bewegungsmelder SPHINX 331 / 332 3.4 Der Master / Slave Betrieb 3.4.1 Prinzip In einem längeren oder verwinkelten Gang (z.B.) gibt es oft nur einen gemeinsamen Beleuchtungskreis, der vorhandene Erfassungsbereich kann jedoch mit einem einzigen Bewegungsmelder nicht abgedeckt werden.
