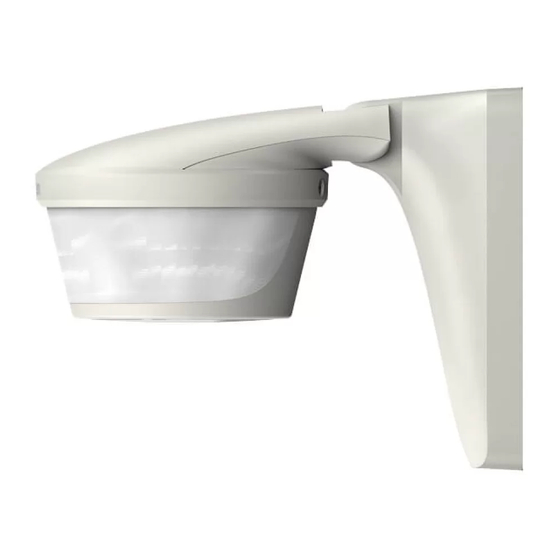

310481 01 Bewegungsmelder theLuxa P220 WH 1010605 theLuxa P220 BK 1010606 theLuxa P300 WH 1010610 theLuxa P300 BK 1010611 1. Grundlegende Sicherheitshinweise 2. Bestimmungsgemäße Verwendung Entsorgung 3. Beschreibung 4. Anschluss 5. Montage Demontage Installationshinweise 6. Gehtest und Ausrichtung 13 Скачано с сайта интернет магазина https://axiomplus.com.ua/... - Seite 2 Bewegungsmelder mit Sensor- kopf ausrichten 7. Abdeckclips verwenden 8. Einstellung Helligkeit (Lux) einstellen Zeit (Min) einstellen Funktion „Dämmerungsschal- ter“ D einstellen Empfindlichkeit (Meter) einstellen 9. Einstellungen mit Fernbedienung Einstellungen mit theSenda P (9070910) Einstellungen mit theSenda S (9070911) Скачано с сайта интернет магазина https://axiomplus.com.ua/...
- Seite 3 10. Technische Daten 11. Kontakt Скачано с сайта интернет магазина https://axiomplus.com.ua/...
-
Seite 4: Grundlegende Sicherheitshinweise
1. Grundlegende Sicherheitshinweise WARNUNG Lebensgefahr durch elektrischen Schlag oder Brand! Montage ausschließlich von Elektrofachkraft ¾ ¾ durchführen lassen! • Das Gerät entspricht EN 60669-2-1 bei bestimmungsge- mäßer Montage • IP 55/54 nach EN 60529 (je nach Montageart) 2. Bestimmungsgemäße Verwendung •... -
Seite 5: Beschreibung
3. Beschreibung Bewegungsmelder mit Sensorkopf 3 Potis zum Einstellen von Zeit (Min), Hellig- keit (Lux) und Emp- findlichkeit (Meter) 4. Anschluss WARNUNG Lebensgefahr durch elektrischen Schlag oder Brand! Montage ausschließlich von Elektrofachkraft ¾ ¾ durchführen lassen! Spannung freischalten! † ¾ Gegen Wiedereinschalten sichern! †... -
Seite 6: Montage
Mit einem Unterbrechertaster kann das Gerät manuell akti- viert werden. Nach Loslassen des Tasters (Spannungswieder- kehr) schaltet das Gerät ein (für mind. 40 s bzw. für die am Gerät eingestellte Zeit). 5. Montage IP 55 IP 54 (category II) (category II) Скачано... - Seite 7 Ggf. optionalen Eckwinkel (9070904, 9070905) oder beilie- † ¾ genden Abstandsrahmen (9070908, 9070909) verwenden zur flexiblen Montage sowie der Kabeleinführung von der Seite oder oben/unten. 230V Cut out Knob out hole here INTERNAL Cut out Knob out hole here EXTERNAL EXTERNAL INTERNAL Скачано...
- Seite 8 φ 6mm φ 6mm INTERNAL EXTERNAL oder oder Tighten the screws. Скачано с сайта интернет магазина https://axiomplus.com.ua/...
- Seite 9 230V Spannung freischalten. † ¾ Markierungen für die Löcher an der Wand anbringen (mit † ¾ beigefügter Bohrschablone/Sockel). Löcher bohren. † ¾ Скачано с сайта интернет магазина https://axiomplus.com.ua/...
- Seite 10 Ø 6 mm Leitung durch die Dichtung des Sockels führen. † ¾ Sockel (und Abstandsrahmen) an der Wand befestigen. † ¾ braun Außenleiter Neutralleiter blau Schutzleiter grün/gelb Relaiskontakt braun D1, D2 Neutralleiter blau Schutzleiter grün/gelb Einzeladern an der entsprechenden Klemme anschließen. †...
-
Seite 11: Demontage
Bewegungsmelder auf Sockel stecken und einrasten. † ¾ Bewegungsmelder mit Netz verbinden. † ¾ Demontage Push Mit dem Schraubendreher die oberen und unteren Rastha- † ¾ ken vorsichtig lösen und Gerät nach vorne abziehen. Скачано с сайта интернет магазина https://axiomplus.com.ua/... -
Seite 12: Installationshinweise
Installationshinweise Da der Melder auf Temperaturschwankungen reagiert, nach- folgende Situationen vermeiden: Den Bewegungsmelder nicht auf Gegenstände mit stark † ¾ reflektierenden Oberflächen wie Spiegel etc. richten. Den Bewegungsmelder nicht in der Nähe von Wärme- † ¾ quellen wie Heizöffnungen, Klimaanlagen, Lampen etc. installieren. -
Seite 13: Gehtest Und Ausrichtung
300° 10 m 32 m • empfohlene Montagehöhe: 2 – 4 m • Erfassungsbereich quer: 16 m (quer zum Melder gehend) • Erfassungsbereich frontal: 5 m (frontal zum Melder gehend) • Erfassungswinkel: 220° bzw. 300° 6. Gehtest und Ausrichtung Der Gehtest dient dazu, den Erfassungsbereich zu testen und ggf. -
Seite 14: Bewegungsmelder Mit Sensorkopf Ausrichten
test Bewegungsmelder mit Sensorkopf ausrichten Der Sensorkopf lässt sich um 45° nach unten, 90 ° nach oben und um 90° nach links und rechts drehen. Right 90° Left 90° 45° 90° Скачано с сайта интернет магазина https://axiomplus.com.ua/... -
Seite 15: Abdeckclips Verwenden
7. Abdeckclips verwenden Beigelegte Clips verwenden, um den Bewegungsmelder an † ¾ den gewünschten Erfassungsbereich anzupassen. Mit einer Zange o.ä. den gewünschten Teil der Clips † ¾ entfernen. Danach auf die Linse setzen und eindrehen. † ¾ Bei Bedarf beiliegendes doppelseitiges Klebeband zur †... -
Seite 16: Einstellung
8. Einstellung Der Bewegungsmelder besitzt 3 Potenziometer, um Zeit (Min), Helligkeit (Lux) und Empfindlichkeit (Meter) etc. einzustellen. test Helligkeit (Lux) einstellen Mit dem Potenziometer Helligkeit (Lux) können Sie verschie- dene Helligkeitswerte einstellen. Wenn Sie die voreingestellte Helligkeit (ab Werk 15 Lux) ändern möchten Potenziometer auf gewünschte Helligkeit (5 –... -
Seite 17: Zeit (Min) Einstellen
oder mit der Teach-in-Funktion einen bestimmten Helligkeits- wert einlernen wollen Bei gewünschter Helligkeit Potenziometer auf stellen. † ¾ Nach 15 s ist der neue Wert eingelernt. Potenziometer auf Stellung belassen. † ¾ Zeit (Min) einstellen Wenn der Bewegungsmelder keine Bewegung mehr erfasst, schaltet er nach der eingestellten Zeit aus. -
Seite 18: Funktion „Dämmerungsschalter" D Einstellen
Funktion „Dämmerungsschalter“ D einstellen Potenziometer auf D stellen. Bewegungsmelder reagiert † ¾ nur auf Helligkeit und ist immer eingeschaltet, wenn der eingestellte Helligkeitswert unterschritten wird. Empfindlichkeit (Meter) einstellen Sie können die Empfindlichkeit reduzieren; damit wird auch der Erfassungsbereich reduziert. Potenziometer Meter auf die gewünschte Empfindlichkeit †... -
Seite 19: Einstellungen Mit Fernbedienung
9. Einstellungen mit Fernbedienung Sie können Einstellungen auch mit den Fernbedienungen theSenda P und theSenda S vornehmen. Einstellungen mit theSenda P (9070910) Folgende Parameter bzw. Funktionen können mit theSenda P eingestellt werden: Test Test-Modus, endet nach 10 min Auto zurück in den Automodus Licht einschalten (8 h) Range + Empfindlichkeit erhöhen... - Seite 20 30 s Nachlaufzeit Licht 30 s max. Time max. Nachlaufzeit Licht, 20 min 20 min Nachlaufzeit Licht 20 min 10 min Nachlaufzeit Licht 10 min 2 min Nachlaufzeit Licht 2 min min. Time min. Nachlaufzeit Licht, 10 s 500 Lux Helligkeitssollwert 500 Lux 300 Lux Helligkeitssollwert 300 Lux...
-
Seite 21: Einstellungen Mit Thesenda S (9070911)
Einstellungen mit theSenda S (9070911) Dämmerungsschalter (Bewegungsmel- D-Modus der deaktiviert) kurzer Tastendruck -> Licht ausschalten kurzer Tastendruck -> Licht einschalten Auto zurück in den Automodus Ferien- Anwesenheitssimulation Modus Ferien-Modus Beim Ferien-Modus handelt es sich um eine Anwesenheits- simulation, die bei zeitweiliger Abwesenheit dem Schutz vor Einbruch dienen soll. -
Seite 22: Technische Daten
10. Technische Daten • Betriebsspannung: 230 V AC, +10 % –15 % • Frequenz: 50 Hz • Standby Leistung: 0,3 W • Erfassungswinkel: 220°, 300° • Erfassungsbereich: quer: max. 16 m, frontal: max. 5 m • Montagehöhe: 2 – 4 m •...
