Bewegungsmelder
DE
theLuxa S360 WH
1010510
theLuxa S360 BK
1010511
1. Grundlegende Sicherheitshinweise
WARNUNG
Lebensgefahr durch elektrischen Schlag oder Brand!
Montage ausschließlich von Elektrofachkraft
durchführen lassen!
•
Das Gerät entspricht EN 60669-2-1 bei bestimmungsge-
mäßer Montage
•
IP 66 gemäß EN 60529
Bestimmungsgemäße Verwendung
•
Bewegungsmelder zur automatischen Beleuchtungssteu-
erung in Abhängigkeit von Anwesenheit und Helligkeit
•
Geeignet für die Wand- oder Deckenmontage im
Außenbereich
•
Geeignet für Eingänge, Garagen, Gärten, Korridore, Parks
etc.
•
Nur zur Installation außerhalb des Handbereichs
vorgesehen
Entsorgung
Bewegungsmelder umweltgerecht entsorgen (Elektroschrott)

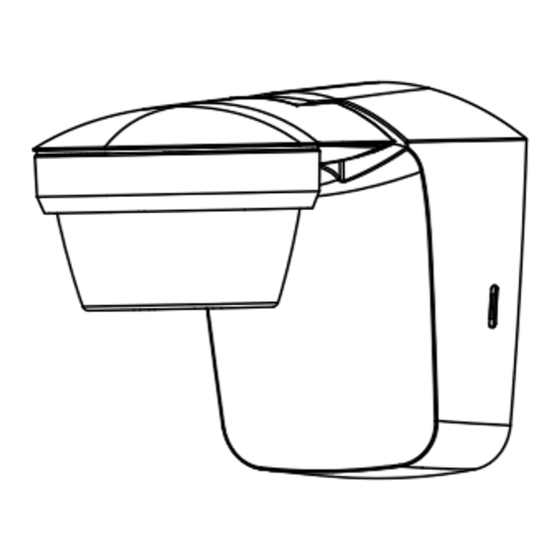

2. Beschreibung
Bewegungsmelder
mit Sensorkopf
3 Potis zum Einstellen
von Zeit (Min),
Helligkeit (Lux) und
Empfindlichkeit (Meter)
3. Anschluss
309699 04
WARNUNG
Lebensgefahr durch elektrischen Schlag!
Spannung freischalten!
†
Benachbarte, unter Spannung stehende Teile abdecken
†
oder abschranken.
Gegen Wiedereinschalten sichern!
†
Spannungsfreiheit prüfen!
†
Erden und kurzschließen!
†
Mit einem Unterbrechertaster kann das Gerät manuell akti-
viert werden. Nach Loslassen des Tasters (Spannungswieder-
kehr) schaltet das Gerät ein (für mind. 40 s bzw. für die am
Gerät eingestellte Zeit).
4. Montage
IP 66
(category II)
IP 66
(category II)
1
