Vorweg

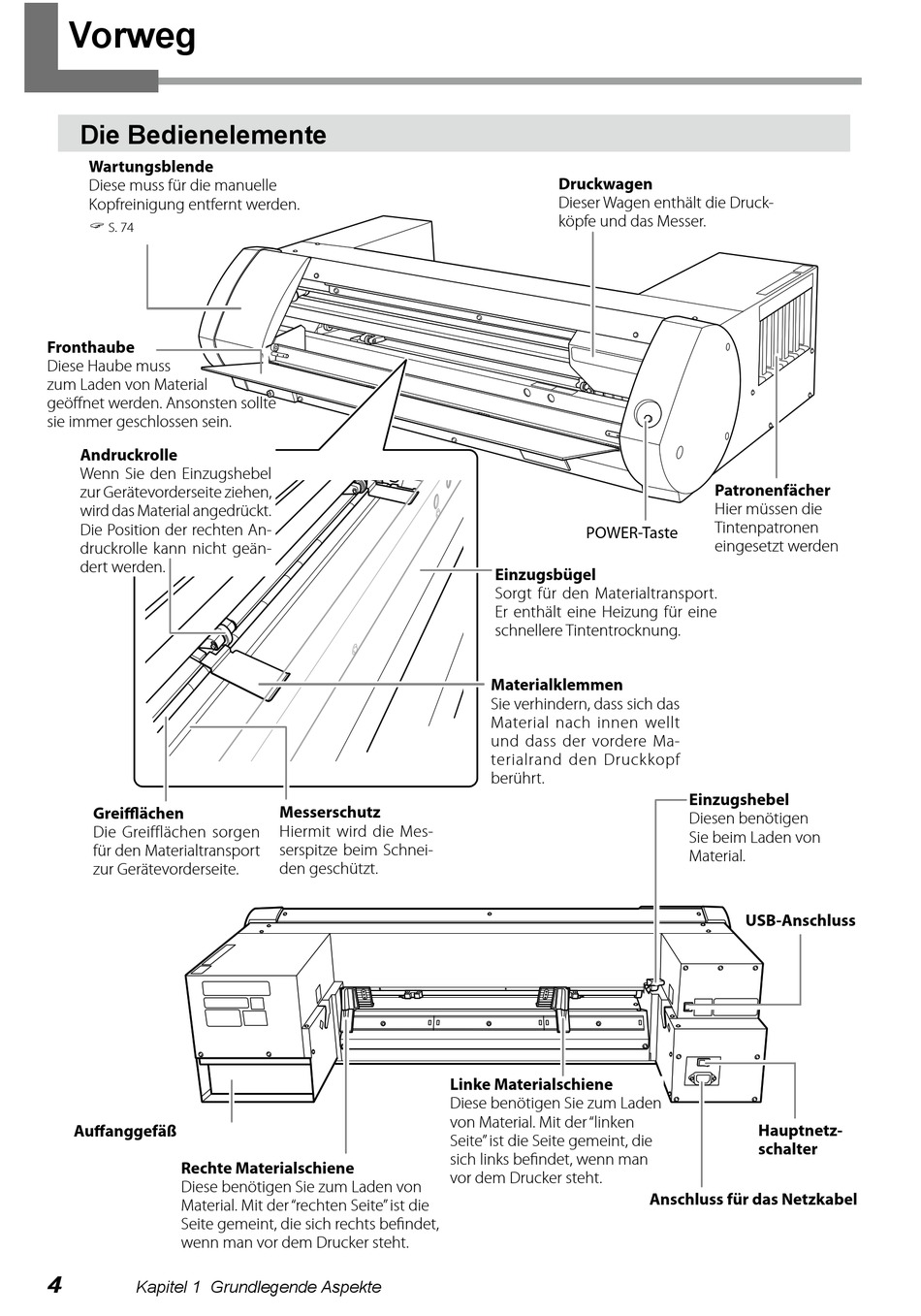

Die Bedienelemente
Wartungsblende
Diese muss für die manuelle
Kopfreinigung entfernt werden.
S. 74
Fronthaube
Diese Haube muss
zum Laden von Material
geöffnet werden. Ansonsten sollte
sie immer geschlossen sein.
Andruckrolle
Wenn Sie den Einzugshebel
zur Gerätevorderseite ziehen,
wird das Material angedrückt.
Die Position der rechten An-
druckrolle kann nicht geän-
dert werden.
Greifflächen
Die Greifflächen sorgen
für den Materialtransport
zur Gerätevorderseite.
Auffanggefäß
Rechte Materialschiene
Diese benötigen Sie zum Laden von
Material. Mit der "rechten Seite" ist die
Seite gemeint, die sich rechts befindet,
wenn man vor dem Drucker steht.
4
Kapitel 1 Grundlegende Aspekte
Messerschutz
Hiermit wird die Mes-
serspitze beim Schnei-
den geschützt.
Linke Materialschiene
Diese benötigen Sie zum Laden
von Material. Mit der "linken
Seite" ist die Seite gemeint, die
sich links befindet, wenn man
vor dem Drucker steht.
Druckwagen
Dieser Wagen enthält die Druck-
köpfe und das Messer.
POWER-Taste
Einzugsbügel
Sorgt für den Materialtransport.
Er enthält eine Heizung für eine
schnellere Tintentrocknung.
Materialklemmen
Sie verhindern, dass sich das
Material nach innen wellt
und dass der vordere Ma-
terialrand den Druckkopf
berührt.
Anschluss für das Netzkabel
Patronenfächer
Hier müssen die
Tintenpatronen
eingesetzt werden
Einzugshebel
Diesen benötigen
Sie beim Laden von
Material.
USB-Anschluss
Hauptnetz-
schalter
