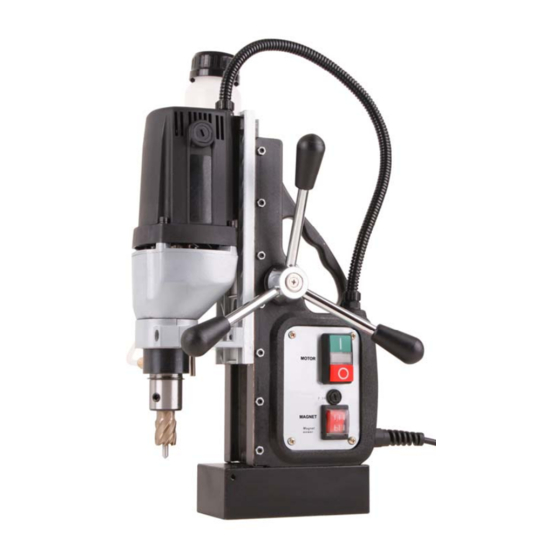

ALFRA MAX 35Plus Bedienungsanleitung
Metallkernbohrmaschine
Verwandte Anleitungen für ALFRA MAX 35Plus
Inhaltszusammenfassung für ALFRA MAX 35Plus

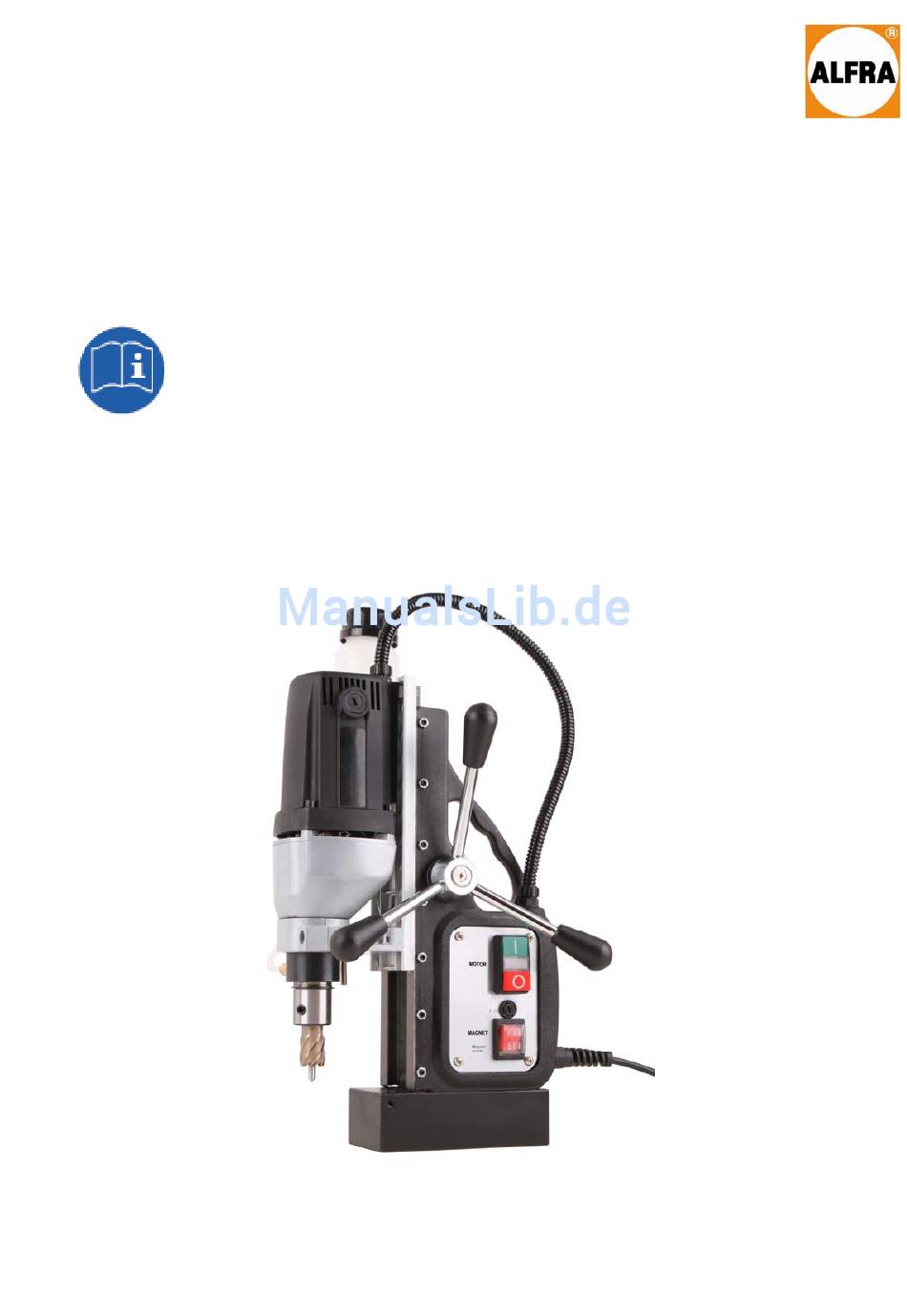

- Seite 1 MAX 35/50 Plus Metallkernbohrmaschine Metal Core Drilling Machine Perceuse à socle magnétique Bedienungsanleitung Operation Manual Mode d’emploi...
- Seite 2 Inhaltsverzeichnis Seite 3 – 8 Bedienungsanleitung Seite 21 – 22 Zubehör Seite 23 – 26 Ersatzteile Index Page 9 – 14 Operation Manual Page 21 – 22 Accessories Page 23 – 26 Spare Parts Sommaire Page 15 – 21 Mode d’emploi Page 21 –...
-
Seite 3: Technische Daten
Technische Daten Artikel – Nr.: 17700 Bezeichnung: MAX 35/50 Plus Leistungsaufnahme: 1200 Watt Lastdrehzahl: 570 U/min Werkzeugaufnahme: 19 mm / ¾“ Weldon Kühlmittelzufuhr: integriert Spannung: siehe Typenschild Magnethaftkraft: 13000 N Bohr Ø max. in Stahl: - Kernbohrer 12 - 35 mm - Spiralbohrer 1 - 13 mm DIN 338 Senken:... -
Seite 4: Mitgeliefertes Zubehör
Mitgeliefertes Zubehör Transportkasten Kühlmitteleinrichtung Sicherheitskette Inbusschlüssel 2,5 mm Inbusschlüssel 4,0 mm Inbusschlüssel 6,0 mm Zahnkranzbohrfutter 1 – 13 mm Vor Inbetriebnahme: Bedienungsanleitung lesen Sicherheitshinweise beachten! Bestimmungsgemäße Verwendung Dieses Gerät ist bestimmt: In wettergeschützter Umgebung für den gewerblichen Einsatz in Industrie und Handwerk, zum Bohren von Materialien mit magnetisierbarer Oberfläche mit Kernbohrern, Vollbohrern und zum Schneiden von Gewinden. -
Seite 5: Persönliche Schutzausrüstung
Keine Elektro-Schweißarbeiten an dem Werkstück ausführen, auf dem die Metallkernbohrmaschine zum Einsatz kommt. Vor allen Arbeiten Kühlmitteleinrichtung zur Unterstützung der Kühlung montieren. Verletzungsgefahr! Gefahr eines elektrischen Schlages! Bei Arbeiten an Wand und Decke empfehlen wir das Kühlen durch ein Spray (Alfra BIO 2000, Artikel Nr. 21010). - Seite 6 Ein- und Ausschalten • Zuerst Kabel und Stecker auf Beschädigung prüfen! • Die Taste MAGNET ON betätigen, damit der Magnet haftet und der Halt des Bohrständers gewährleistet wird. • Bei Arbeiten an Wänden und Decken die Bohreinheit mit Sicherheitskette sichern. •...
-
Seite 7: Reinigen Und Pflegen
Arbeitshinweise Zuerst den Kernbohrer mit Zentrier- und Auswerferstift auf einen angekörnten Punkt oder Anriss ausrichten und aufsetzen. Das Bohren mit Alfra Rotabest Kernbohrern erfordert keinen großen Kraftaufwand. Den Kernbohrer aufsetzen und Werkstück anbohren, bis die ganze Schnittfläche als Kreisring ausgebildet ist. -
Seite 8: Warten Und Reparieren
Alfra Werkstatt oder Vertragspartnern gewartet werden. Nur Original Ersatzteile verwenden. Ersatzteilübersicht am Ende dieser Bedienungsanleitung. Garantie Für Alfra Rotabest Metallkernbohrmaschinen leisten wir Garantie gemäß den gesetzlichen und länderspezifischen Bestimmungen (Nachweis durch Rechnung). CE Konformität Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit den folgenden Normen und normativen Dokumenten übereinstimmt:... - Seite 21 Zubehör / Accessories / Accessories Alfra Rotabest HSS Co Kernbohrer Alfra Rota Quick HSS Co Core Cutter Fraises à carotter Alfra Rotabest HSS-Co Ø 12 –35 mm Schnitttiefe 25 mm Ø 12 – 35 mm Cutting depth 25 mm Ø 12 – 35 mm Profondeur de coupe 25 mm Artikel - Nr.
- Seite 22 Vacuum device Vacubest Système à vide Vacubest Artikel - Nr. 18150 Product -No. 18150 Nro. d’article 18150 Alfra Bio 2000 Schneid- und Bohrspray Alfra Bio 2000 Cutting Oil Aérosol de lubrifiant de coupe et de perçage Artikel - Nr. 21010 Product -No.
- Seite 23 Ersatzteile / Spare Parts / Pièces de rechange...
- Seite 24 Pos. Art.-Nr. 189480276 Anschlussleitung Euro 230 Volt Fexible cable Euro 18948276HO Anschlussleitung GB/HO 230 Volt Fexible cable GB/HO 189480276CH Anschlussleitung CH 230 Volt Fexible cable CH 189480276AUS Anschlussleitung AUS 230 Volt Fexible cable AUS 189480276GB Anschlussleitung GB 110 Volt Fexible cable GB 189480276UL Anschlussleitung UL 110 Volt Fexible cable UL...
- Seite 25 189311239 Zahnstange Rack 189311240 Schraube M6x20 M6 X 20 screw 189311241 Flaschenhalter Hook 189311242 Kühlmittelbehälter Tank 189311243 Absperrventil Valve 189311244 Schraube M6x10 M6 X 10 screw 189311245 Schraube M5x15 M5 X 15 screw 189311246 Kabelverschraubung Cable holder 189311247 Motorhalterung Drill holder plate 189311248 Schraube M5x12 M5 X 12 screw...
- Seite 26 189311284 Auswurffeder Spring 189311285 Federhalterung Spring stop 189311286 Sicherungsring Catch sping DIN911-5 Inbusschlüssel 5 mm 5mm hex wrench DIN911-4 Inbusschlüssel 4 mm 4mm hex wrench 189311289 Zahnkranzbohrfutter Chuck 189311290 Zahnkranzbohrfutterschlüssel Chuck key 18105A Bohrfutteradapter Chuck connect 189311292 Sicherheitskette Safty strain...
