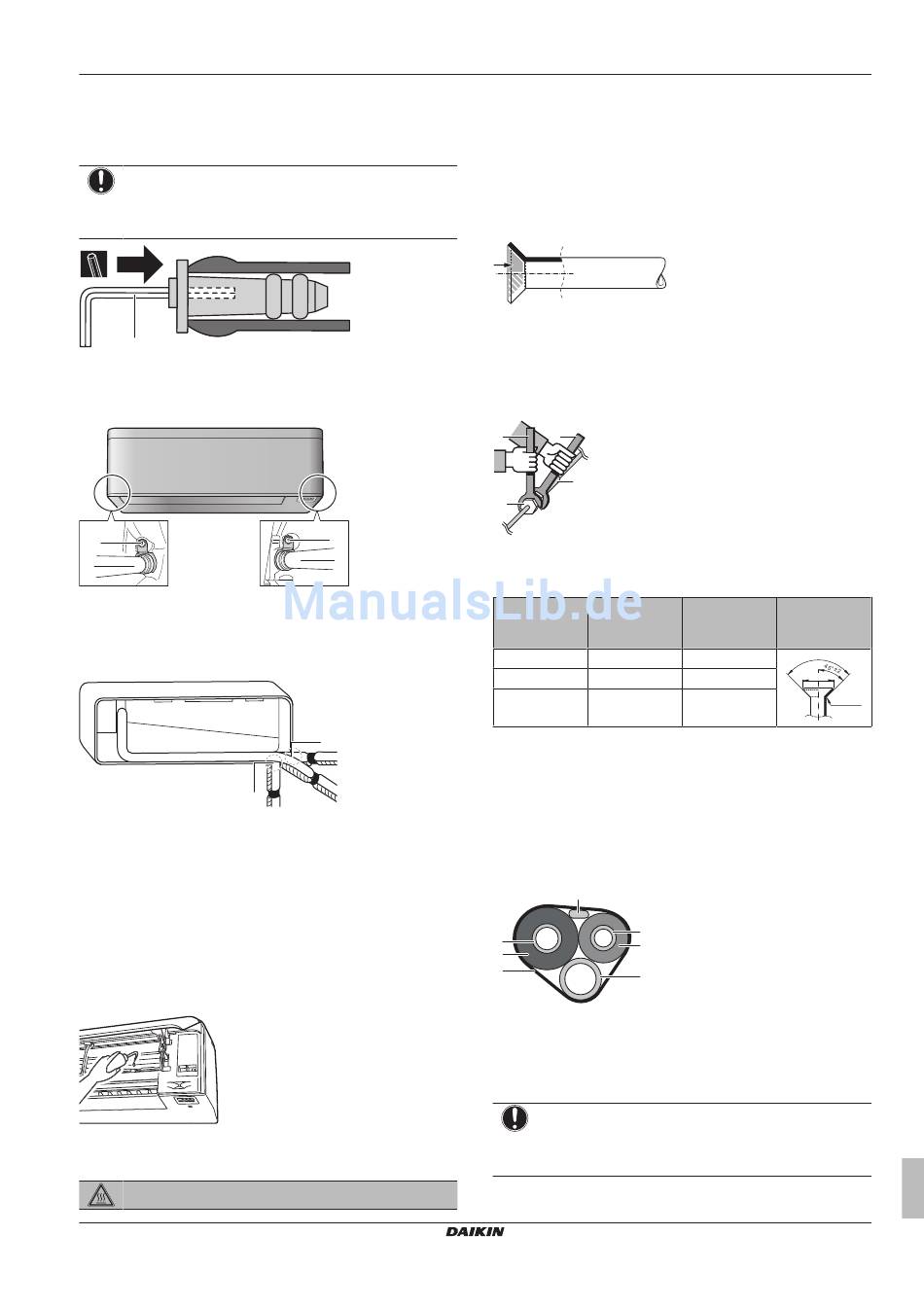

1 Auf der rechten Seite die Befestigungsschraube der Isolation
entfernen und den Abflussschlauch entfernen.
2 Auf der linken Seite die Ablassschraube entfernen und auf der
rechten Seite installieren.
HINWEIS
Beim Einsetzen der Ablassschraube KEIN Schmieröl
verwenden (Kältemittel-Öl). Die Ablassschraube könnte
darunter leiden, sodass sie undicht werden könnte.
a
a 4 mm Sechskantschlüssel
3 Auf der linken Seite den Abflussschlauch einführen und nicht
vergessen, ihn mit der Befestigungsschraube zu fixieren, weil
sonst Wasser austreten könnte.
a
b
a Befestigungsschraube der Isolation
b Ablaufschlauch
4 An der Seite unten den Abflussschlauch mit Vinyl-Klebeband an
den Kältemittelleitungen befestigen.
b
A Rohranschluss links
B Rohranschluss hinten links
C Rohranschluss unten links
a Bei Rohranschluss links hier die Rohranschluss-
Abdeckung entfernen.
b Bei Rohranschluss unten links hier die Rohranschluss-
Abdeckung entfernen.
So prüfen Sie auf Wasserleckagen
1 Luftfilter entfernen.
2 Geben Sie ungefähr 1 l Wasser in die Ablaufwanne und prüfen
Sie, ob es irgendwo leckt.
5.3 Anschließen der Kältemittelleitung
GEFAHR: VERBRENNUNGSGEFAHR
(C)(F)TXA15~50A2V1B(W)(S)(T)
Innenraum-Klimagerät von Daikin
3P482320-7H – 2018.02
a
b
a
A
B
C
5.3.1 Richtlinien zum Anschließen von
Kältemittelleitungen
Beachten Sie die folgenden Richtlinien, wenn Sie Rohrleitungen
anschließen:
▪ Tragen Sie vor dem Aufsetzen einer Überwurfmutter auf die
Oberfläche innen Etheröl oder Esteröl auf. Schrauben Sie die
Mutter erst mit der Hand um 3 oder 4 Umdrehungen auf das
Gewinde und ziehen Sie sie danach fest.
▪ Wenn Sie eine Überwurfmutter lösen, verwenden Sie IMMER 2
Schlüssel in Kombination.
▪ Verwenden Sie beim Anschließen eines Rohres zum Festziehen
der Überwurfmutter IMMER einen Schraubenschlüssel und einen
Drehmomentschlüssel zusammen. Sonst besteht die Gefahr, dass
die Mutter bricht oder dass eine Leckage entsteht.
a b
c
d
a Drehmomentschlüssel
b Schraubenschlüssel
c Rohrverbindungsstück
d Bördelmutter
Rohrstärke Anzugsdrehm
(mm) oment (N•m)
Ø6,4 15~17
Ø9,5 33~39
Ø12,7 50~60
5.3.2 Kältemittelrohre an der Inneneinheit
anschließen
▪ Rohrleitungslänge. Kältemittelrohre so kurz wie möglich halten.
▪ Bördelanschlüsse. Kältemittelrohrleitung mit Bördelanschlüssen
an die Einheit anschließen.
▪ Isolierung. Kältemittelrohrleitung,
Abflussschlauch bei der Inneneinheit wie folgt isolieren:
c
d
a
e
b
f
g
a Gasleitung
b Isolierung der Gasleitung
c Verbindungskabel
d Flüssigkeitsleitung
e Isolierung der Flüssigkeitsleitung
f Zielband
g Abflussschlauch
HINWEIS
Darauf achten, dass alle Kältemittelleitungen isoliert
werden. An jeder frei liegenden Rohrleitung könnte
Feuchtigkeit kondensieren.
5 Installation
Aufweitungsm Form der
aße (A) (mm) Aufweitung
(mm)
90° ±2
8,7~9,1
A
12,8~13,2
16,2~16,6
R=0.4~0.8
Verbindungskabel und
Installationsanleitung
9
