5 Installation
HINWEIS
Beim Schließen der Wartungsblende darauf achten,
NICHT das Anziehdrehmoment von 1,4 (±0.2) N•m zu
überschreiten.

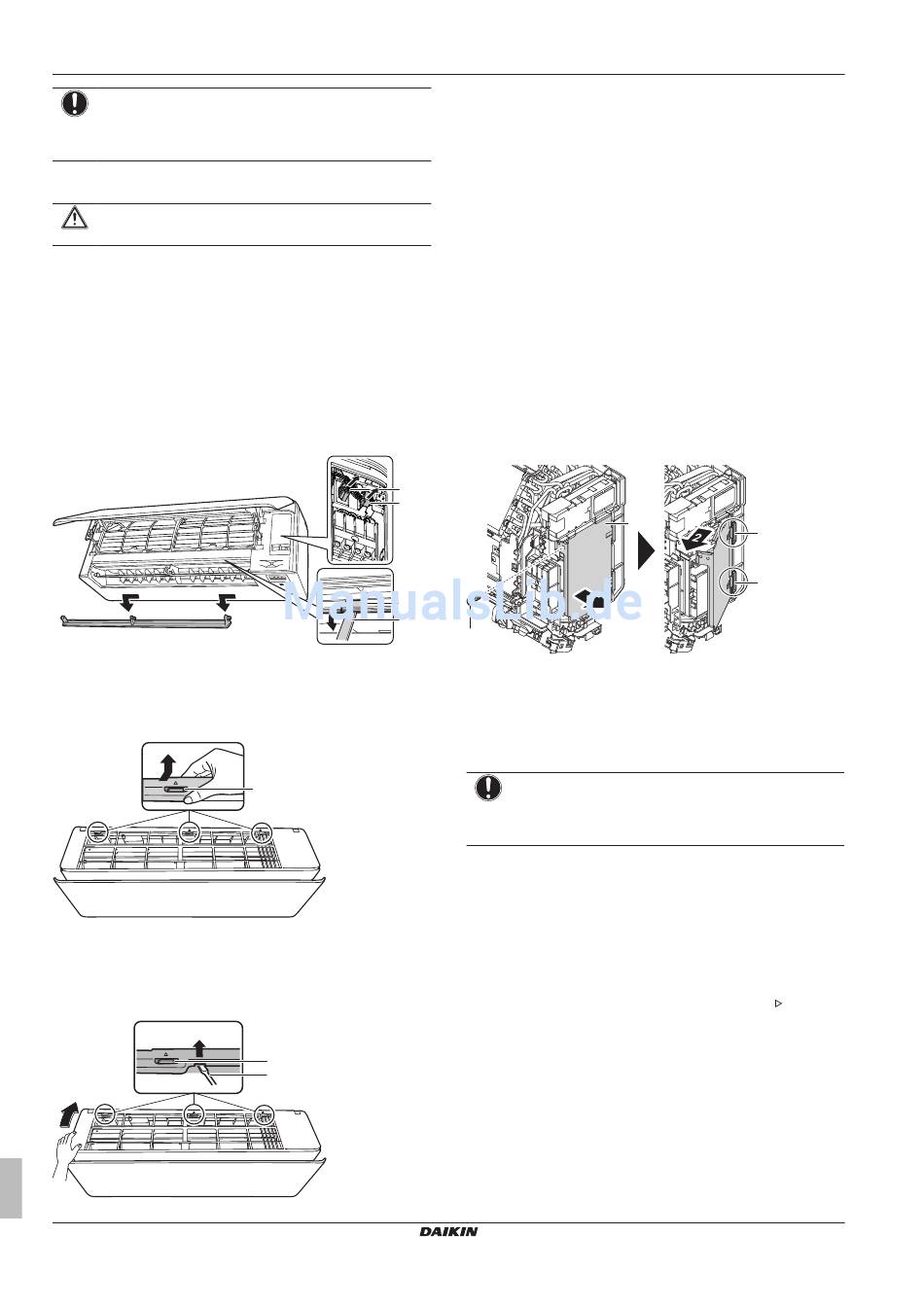

Das Frontgitter abnehmen
ACHTUNG
Sicherheitshandschuhe tragen.
1 Die Frontblende öffnen. Siehe
Seite 5.
2 Die Wartungsblende abnehmen. Siehe
öffnen" auf Seite 5.
3 Den Kabelbaum von der Drahtklammer und dem Konnektor
entfernen.
4 Die Klappe nach links schieben und dann zum eigenen Körper
hin ziehen, um sie zu entfernen.
5 Mit einem langen flachen Gegenstand, z. B. ein in ein Tuch
gewickeltes Lineal, die 2 Schraubenabdeckungen und dann 2
Schrauben entfernen.
a Konnektor
b Drahtklammer
c Schraubenabdeckung
d Langer flacher, in ein Tuch gewickelter Gegenstand
6 Das Frontgitter nach oben und dann Richtung Montageplatte
schieben, um das Frontgitter von den 3 Haken zu abzunehmen.
a Haken
Voraussetzung: Wenn der Raum beschränkt ist.
7 Einen Flachschraubendreher in der Nähe der Haken einführen.
8 Das Frontgitter mit einem Flachschraubendreher nach oben
ziehen und in Richtung Montageplatte schieben.
a Haken
Installationsanleitung
6
"Die Frontblende öffnen" auf
"Die Wartungsblende
a
b
c
d
a
a
b
b Flachschraubendreher
Das Frontgitter wieder anbringen
1 Das Frontgitter anbringen, indem Sie die 3 oberen Haken fest
einrasten lassen.
2 Die 2 Schrauben festziehen und die 2 Schraubenabdeckungen
zurück an ihren Platz setzen.
3 Die Klappe wieder anbringen.
4 Den Kabelbaum zurück in den Konnektor einführen und mit der
Drahtklammer sichern.
5 Die Frontblende schließen.
schließen" auf Seite 5.
Die Elektroschaltkasten-Abdeckung entfernen
1 Das Frontgitter abnehmen.
2 Vom Elektroschaltkasten 1 Schraube entfernen.
3 Die Elektroschaltkasten-Abdeckung nach vorne ziehen und
öffnen.
4 Die Elektroschaltkasten-Abdeckung von den 2 hinteren Haken
abnehmen.
b
a
a Schraube
b Elektroschaltkasten
c Haken hinten
5 Um die Abdeckung wieder
Elektroschalkasten an den Haken anbringen, dann den
Elektroschalkasten schließen und die Schrauben wieder
eindrehen.
HINWEIS
Beim Schließen des Elektroschalkastens darauf achten,
NICHT das Anziehdrehmoment von 2,0 (±0.2) N•m zu
überschreiten.
5.2

Die Inneneinheit installieren

5.2.1

Die Montageplatte installieren

1 Die Montageplatte provisorisch installieren.
2 Die Montageplatte ausnivellieren.
3 Mit einem Maßband an der Wand die Stellen für Bohrlöcher
markieren. Das Ende des Maßbandes am Symbol " " ansetzen.
4 Die Montageplatte mit Schrauben an der Wand befestigen und
damit die Installation abschließen.
Siehe "Die Frontblende
c
c
zu installieren, erst den
(C)(F)TXA15~50A2V1B(W)(S)(T)
Innenraum-Klimagerät von Daikin
3P482320-7H – 2018.02
