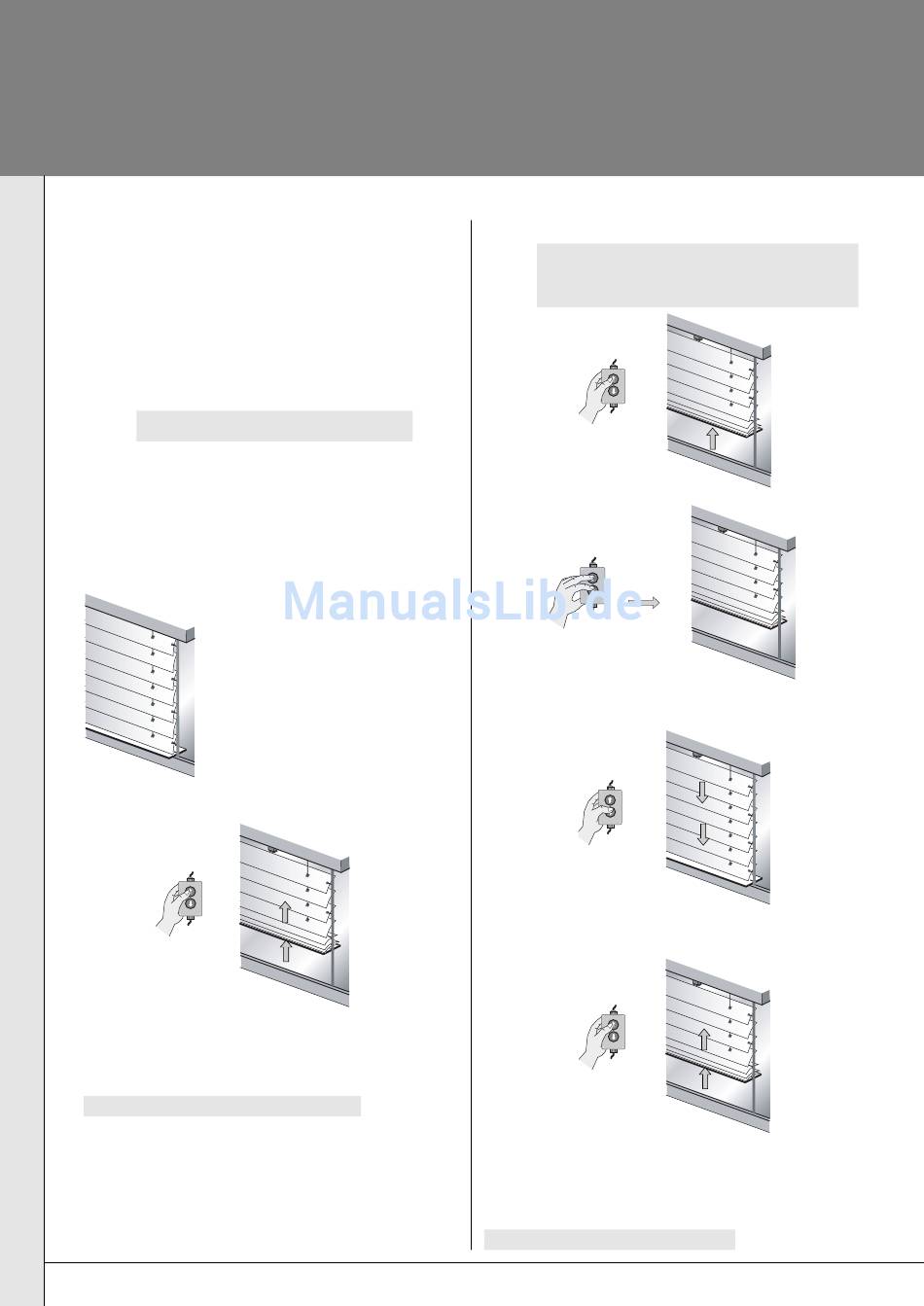

Werksinbetriebnahme
Programmiermodus starten
Allgemein:
Der Antrieb verfügt über 2 Arten der Endlagenprogrammierung:
• Werksinbetriebnahme (für industrielle Fertigung, nur bei
Erstinbetriebnahme nutzbar)
• Programmiermodus
(für Austausch, Umrüstung, nach-
trägliche Endlagenänderung)
Werksinbetriebnahme
(für industrielle Fertigung)
Nur bei Rechtseinbau möglich.
Hinweis: Die erste Einstellung des Antriebes erfolgt im
Werksinbetriebnahmemodus
Der Werksinbetriebnahmemodus wird durch einen kurzen Stopp
während der Fahrbewegung angezeigt.
Kommt es zu einer späteren Korrektur der Endlagen, müssen Sie
diese Korrektur im Programmiermodus durchführen.
Erneute Aktivierung der Werksinbetriebnahme:
Drücken Sie gleichzeitig für mind. 30 Sek. die AUF- und AB-Taste.
1. Bringen Sie die Jalousie mechanisch
in die untere Endlage.
2. Bauen Sie den Antrieb ein.
3. Verbinden Sie den Antrieb mit der
Wickelwelle.
Diese Position ist die untere
Endlage.
4. Schließen Sie das Montagekabel
farbgleich an.
5. Fahren Sie den Antrieb in AUF-Richtung.
Der Antrieb schaltet kurz danach selbständig ab.
Dadurch ist die untere Endlage abgespeichert.
Wählen Sie jetzt eine der Betriebsarten aus:
STOPP
Programmiermodus starten
Hinweis: Wird der Programmiermodus gestartet, ist die
Werksinbetriebnahme ausgeschaltet.
Der Programmiermodus wird durch einen kurzen Stopp
während der Fahrbewegung angezeigt.
1. Fahren Sie die Jalousie in eine mittlere Position.
min.
5 Sek.
2. Drücken Sie gleichzeitig für mind. 5 Sek. bis max. 30 Sek. die
AUF- und AB-Taste.
Der Motor gibt eine leise, akustische Rückmeldung (brummen).
3. Fahren Sie die gewünschte untere Endlage an.
Korrekturen sind über die AUF- und AB-Tasten möglich.
(Der Antrieb läuft langsam mit einem kurzen STOP los und wird
dann schneller.)
4. Fahren Sie den Antrieb in Gegenrichtung.
Der Antrieb schaltet kurz danach selbständig ab.
Dadurch ist die untere Endlage abgespeichert.
5. Drücken Sie erneut die AUF-Taste.
(Der Antrieb läuft langsam mit einem kurzen STOP los und wird
dann schneller.)
Wählen Sie jetzt eine der Betriebsarten aus:
STOPP
STOPP
