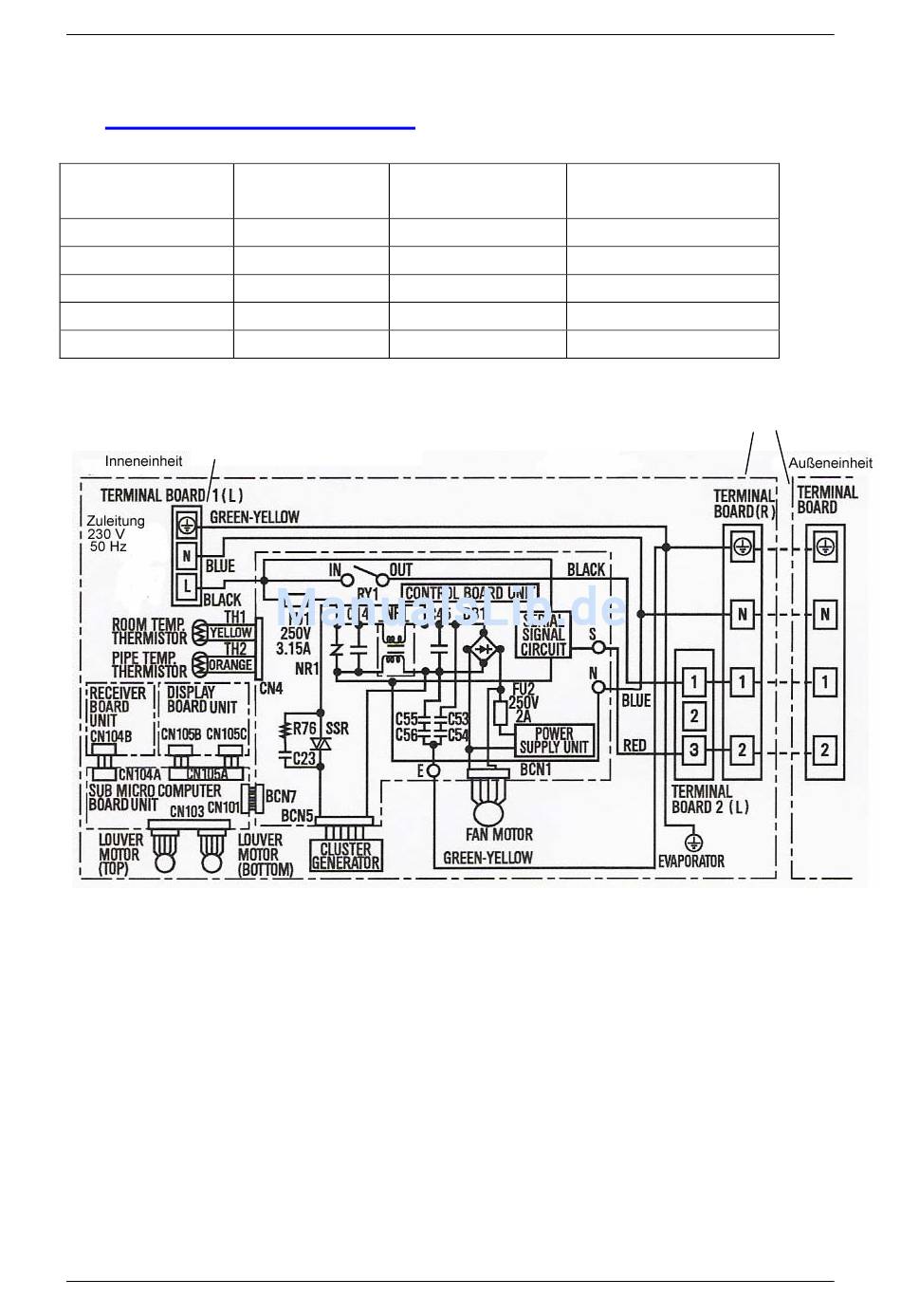

4 Elektrische Verdrahtung

AY-XP 7 FR
AY-XP 9 FR
AY-XP 12 FR
AY-XP 18 GR
AY-XP 24 GR
Klemmleiste Zuleitung
Bitte beachten Sie in jedem Fall die Vorschriften der örtlichen
Energieversorger!
Dokumentation_Wandmodell_Sharp_AY-XP_web
Zuleitung Verbindungs-
(mind.) leitung
2
3 x 1,5 mm 4 x 1,5 mm
2
3 x 1,5 mm 4 x 1,5 mm
2
3 x 2,5 mm 4 x 2,5 mm
2
3 x 2,5 mm 4 x 2,5 mm
2
3 x 4,0 mm 4 x 4,0 mm
Absicherung träge
(bauseits) [A]
2
10
2
10
2
16
2
16
2
20
Klemmleiste
Verbindungsleitung
