Sharp AY-XP 7 FR Installation, Inbetriebnahme Und Wartungsanleitung Seite 11

Stand 04.06.2007
3. Bohren Sie mit einem geeigneten Bohrer für Stein oder einer Lochsäge von der Innenseite her ein
Loch mit einem Durchmesser von 80 mm
4. Bohren Sie danach von außen weiter.
5. Führen Sie eine Rohrhülse durch die Wand.
6. Befestigen Sie die Montageplatte für die Inneinheit mit den Dübeln und den langen Schrauben an
der Wand.
•

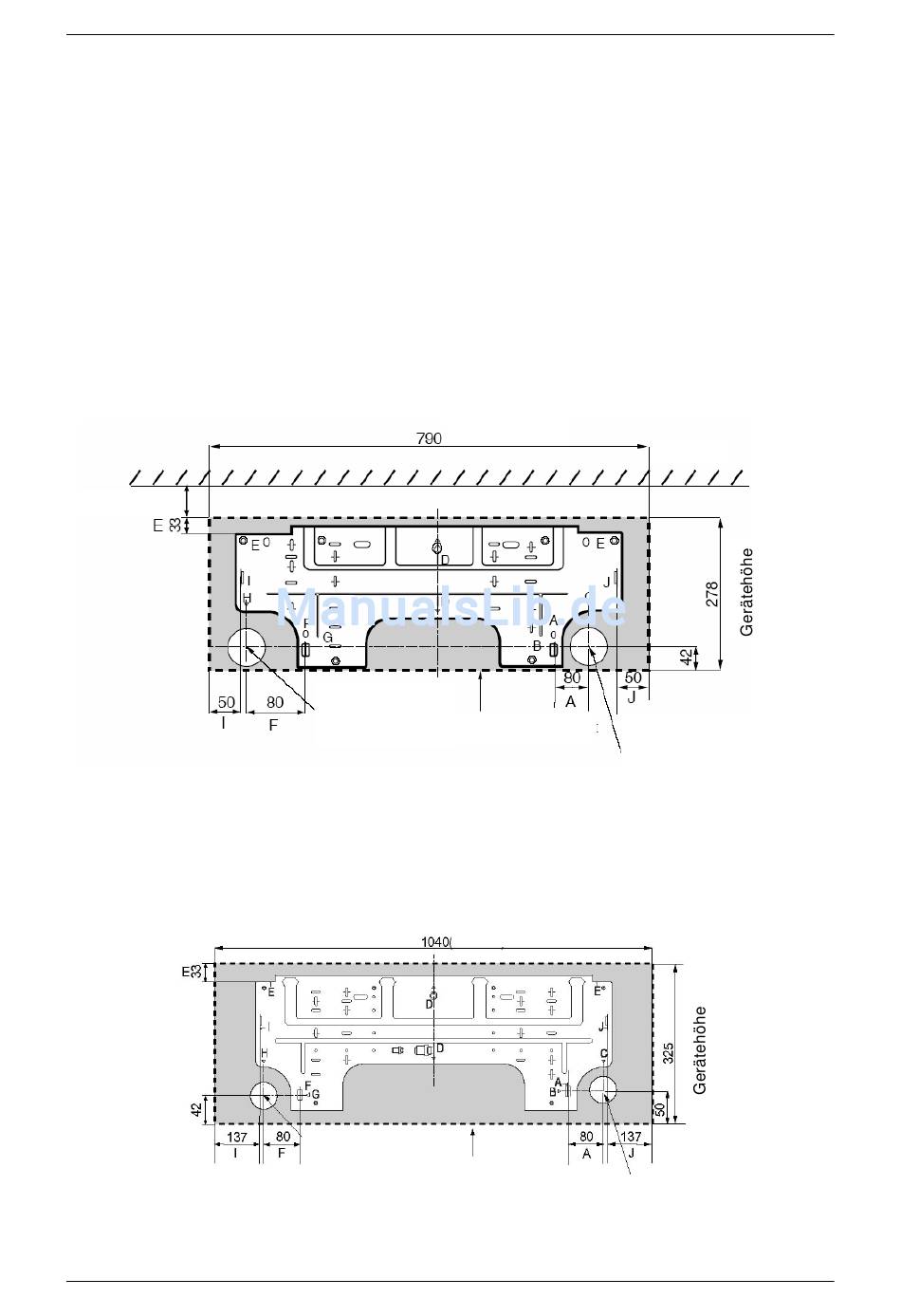

Markieren Sie unter Bezugnahme auf die Abbildungen die Stellen, um die Dübel einzusetzen und
die Löcher für die Rohre zu bohren.
AY-XP 07 – 12 FR:
Mind. 50 mm
AY-XP 18 – 24 GR:
Mind. 50 mm
Dokumentation_Wandmodell_Sharp_AY-XP_web
Gerätebreite
Mittelpunkt für
Wanddurchfüh-
Gerätekante
rung (links)
Gerätebreite
Mittelpunkt für
Wanddurchfüh-
Gerätekante
rung (links)
Decke
Mittelpunkt für
Wanddurchfüh-
rung (rechts)
Mittelpunkt für
Wanddurchfüh-
rung (rechts)
Seite 11 von 23 Seiten
