2.5 Rohrleitungsmontage
•

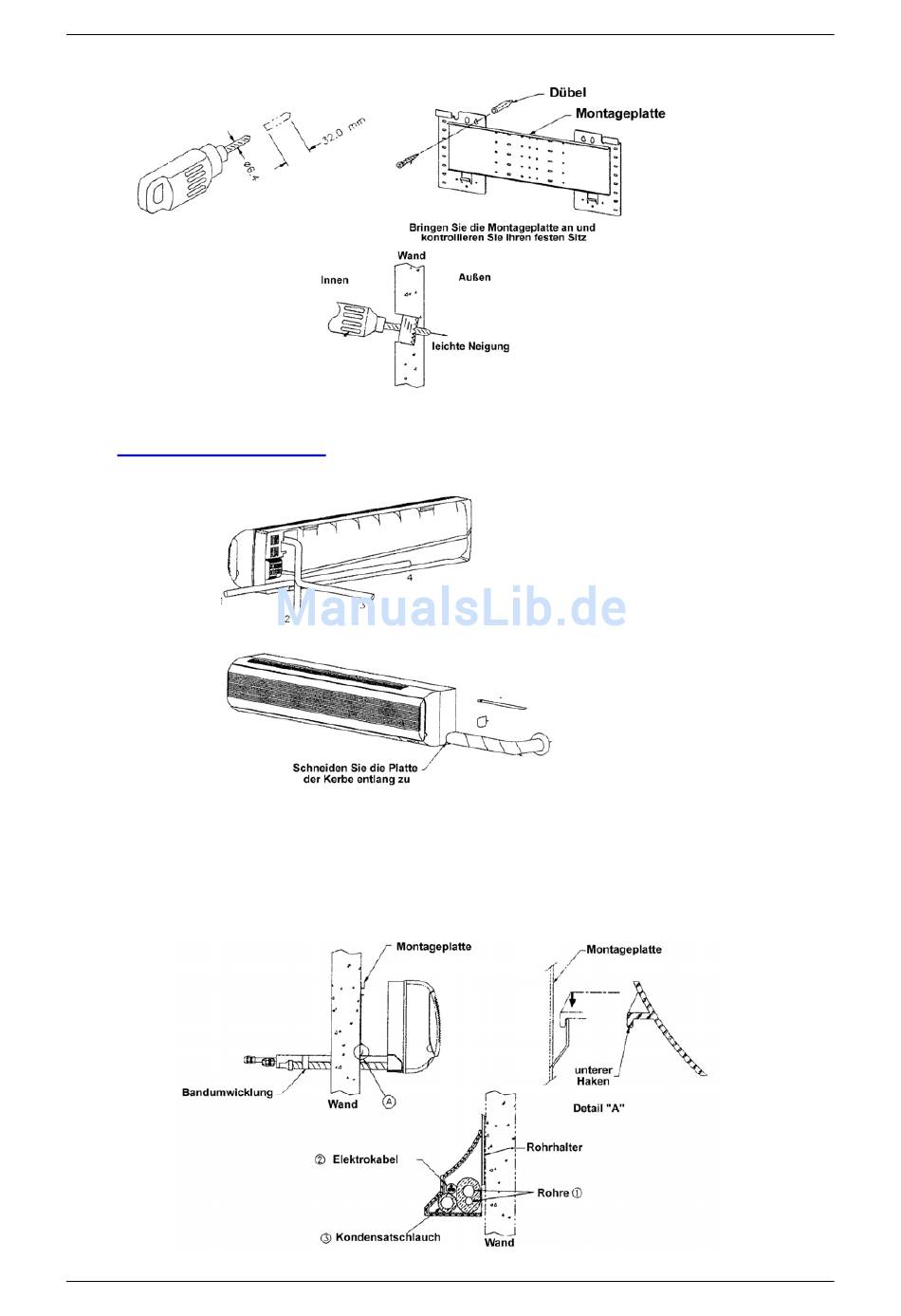

Es gibt vier mögliche Rohrleitungsverläufe, wie dies dargestellt ist.
•
Schneiden Sie für die Möglichkeiten 1, 2 und 4 die Platte ohne scharfe Kanten ab, um die Rohre
durchzuführen.
•
Heben Sie das abgeschnittene Stück zur möglichen späteren Verwendung auf.
•
Schließen Sie die Rohre, den Ablassschlauch und das Stromkabel an, und umwickeln Sie sie
dann mit einer Wärmedämmung (dampfdicht, Stärke mind. 9 mm), bevor Sie das Gerät an der
Montageplatte anbringen.
