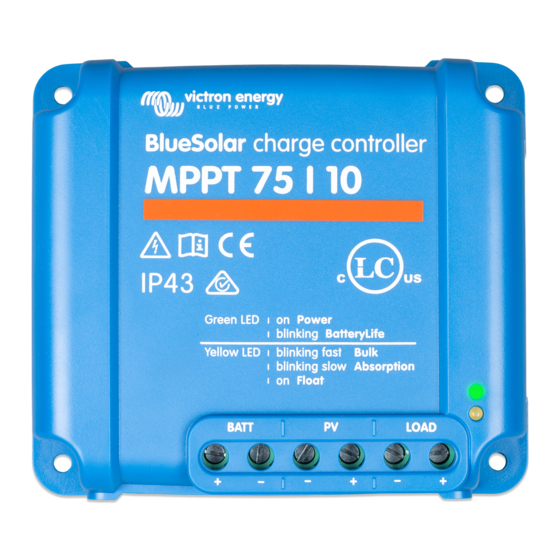

Inhaltszusammenfassung für Victron energy SmartSolar MPPT 75/15
- Seite 1 Manual Handleiding Manuel Anleitung Manual Användarhandbok SmartSolar charge controllers MPPT 75/10 MPPT 75/15 MPPT 100/15 MPPT 100/20...
-
Seite 2: Allgemeine Beschreibung
1 Allgemeine Beschreibung 1.1 Eingebauter Bluetooth Smart: Kein Dongle notwendig Die drahtlose Lösung zum Set-up, Überwachen und Aktualisieren des Reglers mithilfe von Apple- und Android-Smartphones, Tablets oder anderen Geräten. 1.2 VE.Direct Für eine verdrahtete Datenverbindung mit einem Color Control-Paneel, einem PC oder anderen Geräten. - Seite 3 1.7. Automatische Erkennung der Batteriespannung Der Regler passt sich nur einmal automatisch an ein 12-V- bzw. 24-V-System an. Wird zu einem späteren Zeitpunkt eine andere Systemspannung benötigt, muss diese manuell geändert werden, z. B. mit der Bluetooth App. Siehe Abschnitt 1.9. 1.8 Drei-Stufen-Ladung Der Regler ist für einen Drei-Stufen-Ladeprozess konfiguriert: Konstantstrom –...
- Seite 4 Color Control MPPT Control Venus GX...
-
Seite 5: Wichtige Sicherheitshinweise
2. WICHTIGE SICHERHEITSHINWEISE BEWAHREN SIE DIESE HINWEISE AUF - Dieses Handbuch enthält wichtige Hinweise, die bei der Installation und Wartung zu befolgen sind. Explosionsgefahr bei Funkenbildung Gefahr durch Stromschläge Installation und Inbetriebnahme des Produktes sorgfältig zu lesen. und Standards entwickelt und erprobt. Nutzen Sie das Gerät nur für den vorgesehenen Anwendungsbereich. - Seite 6 3. Installation 3. Installation WARNHINWEIS: DC (PV) EINGANG NICHT VON BATTERIESTROMKREIS ISOLIERT ACHTUNG: FÜR DIE RICHTIGE TEMPERATURKOMPENSION DIE UMGEBUNGSTEMPERATUREN DES LADEGERÄTS UND DER BATTERIE DÜRFEN NICHT MEHR ALS 5°C VONEINANDER ABWEICHEN, oder es muss der optionale Smart Battery Sense Dongle verwendet werden. 3.1.
- Seite 7 Stromquelle von allen anderen Leitern in einem Gebäude oder einer Konstruktion zu trennen. der DC, darf in einem geerdeten Leiter nicht installiert werden, wenn der Betrieb dieses Schalters, Stromunterbrechers oder des anderen Gerätes den geerdeten Leiter in einem nicht geerdeten Zustand belässt, während das System noch unter Spannung steht. Der Regler ist nur dann in Betrieb, wenn die PV-Spannung größer ist als die Batteriespannung (Vbat).
- Seite 8 3.6 Der Lastausgang Der Lastausgang kann entweder mit Bluetooth oder mit VE.Direkt konfiguriert werden. Alternativ kann eine Überbrückung zum Konfiguerien des Lastausgangs verwendet werden und zwar wie folgt: 3.6.1. Keine Überbrückung: BatteryLife Algorithmus (Siehe 1.5.) 3.6.2. Überbrückung zwischen Pin 1 und Pin 2: herkömmliche Abschalten der Last bei geringer Spannung: 11,1V oder 22,2V Automatisches erneutes Einschalten der Last: 13,1V oder 26,2V 3.6.3.
- Seite 9 3.7 LED-Lampen LED-Anzeige: leuchtet ununterbrochen blinkt Regulärer Betrieb Bulk: LEDs: Konstantstrom- Konstantspannung Ladeerhaltungsmodus Phase Es wird nicht geladen (*1) Bulk: Konstantstrom-Phase Konstantspannung Automatischer Zellenausgleich Ladeerhaltungsspannung Anmerkung (*1): Die Konstantstrom-LED (Bulk) blinkt alle 3 Sekunden kurz auf, wenn das System mit Strom versorgt wird, jedoch nicht ausreichend Strom vorhanden ist, um den Ladevorgang zu beginnen.
- Seite 10 Dieser Algorithmus verhindert ein Überladen der Batterie aufgrund des täglichen Konstantstromladevorgangs, wenn das System ohne Last bzw. mit nur geringer Last betrieben wird. Benutzerdefinierter Algorithmus: Die Standardeinstellungen können entweder mit Bluetooth oder mit VE.Direkt konfiguriert werden. 3.9. Automatischer Zellenausgleich Der automatische Zellenausgleich ist standardmäßig auf "OFF" (aus) eingestellt. Mit der Victron Connect-App (siehe Abschnitt 1.7) kann diese Einstellung mit einer Zahl zwischen 1 (jeden Tag) und 250 (einmal alle 250 Tage) konfiguriert werden.
-
Seite 11: Fehlerbehebung
4. Fehlerbehebung Problem Mögliche Ursache Lösung verpolter PV Anschluss schließen Sie die PV korrekt an. Das Ladegerät Setzen Si eine 20 A Sicherung ein funktioniert nicht. Keine Sicherung eingebaut. (Modelle 75/10, 75/15, 100/15) oder eine 25 A Sicherung (Modell100/20) Sicherung ausgelöst verpolter Batterieanschluss Batterie korrekt anschließen Sicherung ersetzen... - Seite 12 5. Technische Daten, 75 V Modelle SmartSolar Lade-Regler MPPT 75/10 MPPT 75/15 Batteriespannung 12/24 V Automatische Wahl Maximaler Batteriestrom 10 A 15 A Nenn PV-Leistung, 12 V 1a, b) 145 W 220 W Nenn PV-Leistung, 24 V 1a, b) 290 W 440 W Max.
- Seite 13 Technische Daten, 100 V Modelle SmartSolar Lade-Regler MPPT 75/10 MPPT 75/15 Batteriespannung 12/24 V Automatische Wahl Maximaler Batteriestrom 10 A 15 A Nenn PV-Leistung, 12 V 1a, b) 145 W 220 W Nenn PV-Leistung, 24 V 1a, b) 290 W 440 W Max.
