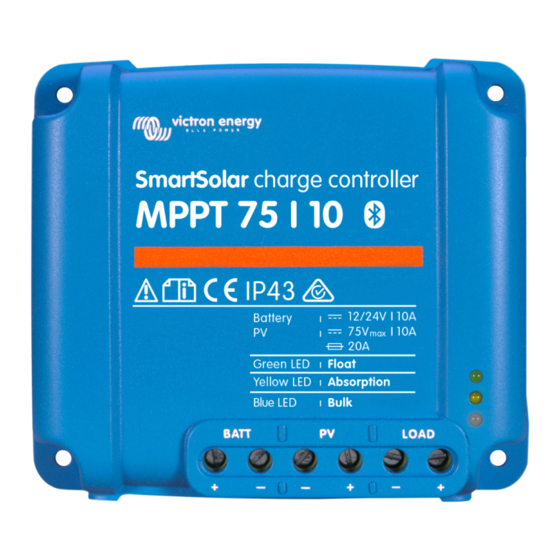

Victron energy SmartSolar MPPT 75/10 Anleitung
Vorschau ausblenden
Andere Handbücher für SmartSolar MPPT 75/10:
Verwandte Anleitungen für Victron energy SmartSolar MPPT 75/10
Inhaltszusammenfassung für Victron energy SmartSolar MPPT 75/10
-
Seite 47: Allgemeine Beschreibung
1 Allgemeine Beschreibung 1.1 Eingebauter Bluetooth Smart: Kein Dongle notwendig Die drahtlose Lösung zum Set-up, Überwachen und Aktualisieren des Reglers mithilfe von Apple- und Android-Smartphones, Tablets oder anderen Geräten. 1.2 VE.Direct Für eine verdrahtete Datenverbindung mit einem Color Control-Paneel, einem PC oder anderen Geräten. -
Seite 48: Optionaler Externer Spannungs- Und Temperatursensor (Bereich -20°C Bis 50°C)
1.7. Optionaler externer Spannungs- und Temperatursensor (Bereich -20°C bis 50°C) Der Smart Battery Sense ist ein drahtloser Batterie-Spannungs- und Temperatursensor für Victron MPPT Solarladegeräte. Der Solarlader nutzt diese Messungen, um seine Ladeparameter zu optimieren. Die Genauigkeit der übermittelten Daten verbessert die Ladeeffizienz der Batterie und verlängert die Lebensdauer der Batterie. - Seite 49 Venus GX MPPT Control Color Control...
-
Seite 50: Wichtige Sicherheitshinweise
2. WICHTIGE SICHERHEITSHINWEISE BEWAHREN SIE DIESE HINWEISE AUF - Dieses Handbuch enthält wichtige Hinweise, die bei der Installation und Wartung zu befolgen sind. Explosionsgefahr bei Funkenbildung Gefahr durch Stromschläge ● Es wird empfohlen, dieses Handbuch vor der Installation und Inbetriebnahme des Produktes sorgfältig zu lesen. -
Seite 51: Allgemeines
3. Installation WARNHINWEIS: DC (PV) EINGANG NICHT VON BATTERIESTROMKREIS ISOLIERT ACHTUNG: FÜR DIE RICHTIGE TEMPERATURKOMPENSION DIE UMGEBUNGSTEMPERATUREN DES LADEGERÄTS UND DER BATTERIE DÜRFEN NICHT MEHR ALS 5°C VONEINANDER ABWEICHEN, oder es muss der optionale Smart Battery Sense Dongle verwendet werden. 3.1. -
Seite 52: Pv-Konfiguration (Beachten Sie Auch Das Mppt Excel-Formular Auf Unserer Website)
3.3 PV-Konfiguration (beachten Sie auch das MPPT Excel-Formular auf unserer Website) ● Sorgen Sie für eine Möglichkeit, um alle stromführenden Leiter einer Photovoltaik- Stromquelle von allen anderen Leitern in einem Gebäude oder einer Konstruktion zu trennen. ● Ein Schalter, Stromunterbrecher oder eine andere Vorrichtung, egal ob nun AC oder DC, darf in einem geerdeten Leiter nicht installiert werden, wenn der Betrieb dieses Schalters, Stromunterbrechers oder des anderen Gerätes den geerdeten Leiter in einem nicht geerdeten Zustand belässt, während das System noch unter Spannung steht. - Seite 53 3.5. Konfiguration des Reglers (siehe Abbildungen 1 und 2 am Ende dieses Handbuches) Wenn ein Bluetooth Gerät oder ein anderes Kommunikationsmittel nicht verfügbar ist, kann der VE.Direct-Kommunikationsanschluss verwendet werden (siehe Abschnitt 1.10), um den Lastausgang wie folgt zu konfigurieren: 3.6 Der Lastausgang Der Lastausgang kann entweder mit Bluetooth oder mit VE.Direkt konfiguriert werden.
- Seite 54 3.7 LED-Lampen LED-Anzeige: leuchtet ununterbrochen blinkt Regulärer Betrieb Bulk: LEDs: Konstantstrom- Konstantspannung Ladeerhaltungsmodus Phase Es wird nicht geladen (*1) Bulk: Konstantstrom-Phase (*2) Konstantspannung (*2) Automatischer Zellenausgleich (*2) Ladeerhaltungsspannung (*2) ...
- Seite 55 Der Aufnahmezeitzähler beginnt nach dem Umschalten von Bulk auf Absorption. Die MPPT Solarladegeräte beenden auch die Absorption und schalten auf Floating um, wenn der Batteriestrom unter einen Schwellenwert für einen niedrigen Strom, den "Schweifstrom", fällt. Der voreingestellte Schweifstromwert ist 1 A. Bei Modellen mit Lastausgang wird der Strom an den Batterieklemmen und bei größeren Modellen der Strom an den Ausgangsklemmen verwendet.
- Seite 56 4. Absorptionszeit bestimmt durch den Schweifstrom In einigen Anwendungen kann es vorzuziehen sein, die Resorptionszeit nur auf der Grundlage des Schweifstroms zu beenden. Dies kann durch Erhöhen des Standard- Absorptionszeitmultiplikators erreicht werden. (Warnung: Der Schweifstrom von Blei-Säure-Batterien sinkt nicht auf Null, wenn die Batterien vollständig geladen sind, und dieser "verbleibende"...
- Seite 57 4. Fehlerbehebung Problem Mögliche Ursache Lösung verpolter PV Anschluss schließen Sie die PV korrekt an. Das Ladegerät Setzen Si eine 20 A Sicherung ein funktioniert nicht. Keine Sicherung eingebaut. (Modelle 75/10, 75/15, 100/15) oder eine 25 A Sicherung (Modell100/20) Sicherung ausgelöst verpolter Batterieanschluss Batterie korrekt anschließen Sicherung ersetzen...
- Seite 58 5. Technische Daten, 75V Modelle SmartSolar Lade-Regler MPPT 75/10 MPPT 75/15 Batteriespannung 12/24 V Automatische Wahl Maximaler Batteriestrom 10 A 15 A Nenn PV-Leistung, 12 V 1a, b) 145 W 220 W Nenn PV-Leistung, 24 V 1a, b) 290 W 440 W Max.
- Seite 59 Technische Daten, 100V Modelle SmartSolar Lade-Regler MPPT 100/15 MPPT 100/20 Batteriespannung 12/24V Automatische Wahl Maximaler Batteriestrom Nenn PV-Leistung, 12 V 1a, b) 220W 290W Nenn PV-Leistung, 24 V 1a, b) 440W 580W Max. PV Kurzschlussstrom 2) Automatische Lastabschaltung Ja, maximale Last 15A bzw. 20A Maximale PV-Leerspannung 100V Spitzenwirkungsgrad...
- Seite 60 SmartSolar Lade-Regler MPPT 100/20-48 V Batteriespannung 12 / 24 / 48V Maximaler Batteriestrom 20 A Nominale PV-Leistung, 48V 1a,b) 1160 W (290W / 580W / 870W) Max. Kurzschlussstrom der Solaranlage 2) 20 A Automatische Lastabschaltung Ja, maximale Last 20A(12/24V) & 0,1A(36/48V) Maximale PV-Leerspannung 100 V Spitzenwirkungsgrad...
- Seite 93 Figure 3: Battery management options EN: No bridge: BatteryLife algorithm NL: Geen brug: BatteryLife algoritme FR: Pas de pont : Algorithme BatteryLife DE: Keine Überbrückung: BatteryLife Algorithmus ES: Ningún puente: algoritmo BatteryLife SE: Ingen brygga: BatteryLife-algoritm EN: Bridge between pin 1 and 2: Low voltage disconnect: 11.1V or 22.2V 75V models Automatic load reconnect: 13.1V or 26.2V...
