Inhaltszusammenfassung für Victron energy SmartSolar MPPT 75/10

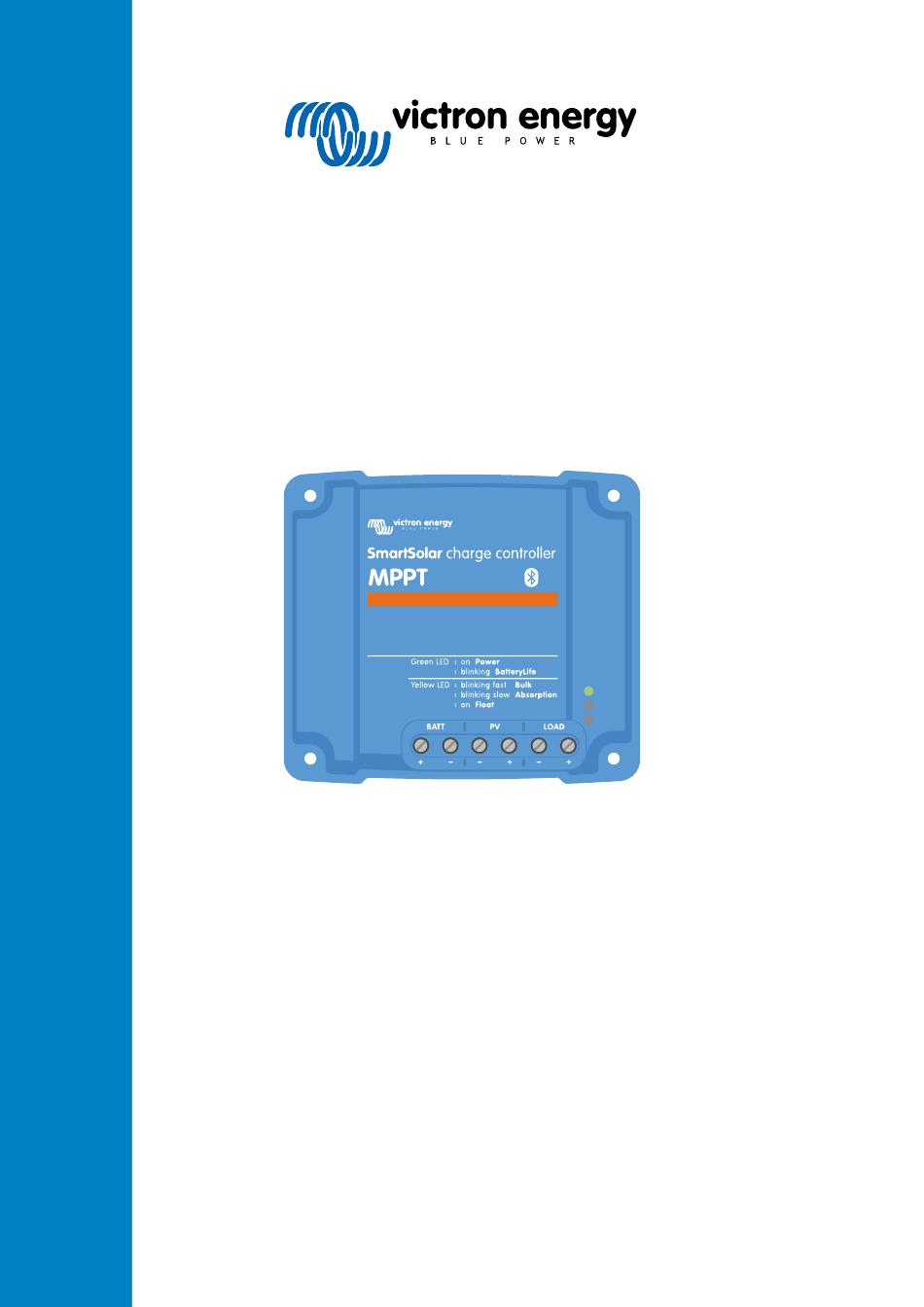

- Seite 1 DEUTSCH Handbuch des MPPT- Solarladegeräts SmartSolar MPPT 75/10 up to 100/20 Rev 05 - 09/2023 Diese Handbuch ist auch HTML5-Format verfügbar.
- Seite 2 1.2. Sicherheitshinweise zur Verkabelung ..................1 1.3. Auf dem Gehäuse verwendete Symbole ................. 2 1.4. SmartSolar MPPT 75/10 up to 100/20 FCC and Industry Canada Compliance ........2 1.5. SmartSolar MPPT 150/35 FCC and Industry Canada Compliance ............ 3 2. Einführung ..........................4 2.1.
- Seite 3 Handbuch des MPPT-Solarladegeräts 6.4. Lithium-Batterien ......................37 6.5. Herunterfahren und Neustart ..................... 37 6.6. Wartungsablauf ......................38 7. Überwachung ........................39 7.1. LED-Anzeigen ......................39 7.2. Fehlercodes ........................ 40 7.3. Überwachung über die VictronConnect App ................40 7.3.1. Statusbildschirm der VictronConnect-Statusbildschirm App ..........40 7.3.2.
- Seite 4 Handbuch des MPPT-Solarladegeräts 8.12.8. Fehler 28 - Endstufenproblem ................65 8.12.9. Fehler 33 – PV-Überspannung ................65 8.12.10. Fehler 38, 39 – Abschaltung des PV-Eingangs ............65 8.12.11. Fehler 80 bis 88 – Abschaltung des PV-Eingangs ............65 8.12.12. Fehler 116 - Verlust der Kalibrierungsdaten ............... 66 8.12.13.
- Seite 5 Handbuch des MPPT-Solarladegeräts 1. Sicherheitsvorkehrungen 1.1. Allgemeine Sicherheitshinweise • Lesen Sie dieses Handbuch sorgfältig durch. Es enthält wichtige Hinweise, die bei der Installation, dem Betrieb und der Wartung zu beachten sind. • Bewahren Sie dieses Handbuch auf, um es später bei der Bedienung und Wartung zu verwenden. •...
- Seite 6 Isolierung elektrische Masse (Erdung). 1.4. SmartSolar MPPT 75/10 up to 100/20 FCC and Industry Canada Compliance This device complies with part 15 of the FCC Rules and to RSS of Industry Canada. Operation is subject to the following two conditions: 1.
- Seite 7 Handbuch des MPPT-Solarladegeräts • Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. • Consult the dealer or an experienced radio/TV technician for help. This Class B digital apparatus complies with Canadian ICES-003. Cet appareil numérique de Classe B est conforme à...
- Seite 8 Handbuch des MPPT-Solarladegeräts 2. Einführung Das Victron Energy SmartSolar charge controller ist ein ultraschnelles MPPT-Solarladegerät (Maximum Power Point Tracking) mit einem hervorragenden Wirkungsgrad und eignet sich für eine Vielzahl von Batterie- und PV-Spannungen. 2.1. Batteriespannung, PV-Spannung und Nennstrom Das Solarladegerät kann eine Batterie mit niedrigerer Nennspannung über eine PV-Anlage mit höherer Nennspannung aufladen.
- Seite 9 Handbuch des MPPT-Solarladegeräts 3. Eigenschaften 3.1. Automatische Batteriespannungserkennung Das Solarladegerät erkennt beim ersten Einschalten automatisch eine Systemspannung von 12, 24 (Batteriespannung). Wenn zu einem späteren Zeitpunkt eine andere Systemspannung benötigt wird oder wenn das Solarladegerät an ein 36 V-System angeschlossen ist, kann dies in den Einstellungen des Solarladegeräts manuell konfiguriert werden. 3.2.
- Seite 10 Handbuch des MPPT-Solarladegeräts Die VictronConnect App kann in den App Stores oder über die Downloadseite von Victron Energy heruntergeladen werden. Die App ist für die folgenden Plattformen verfügbar: • Android. • Apple iOS (USB wird nicht unterstützt, es ist nur eine Verbindung über Bluetooth möglich).
- Seite 11 Handbuch des MPPT-Solarladegeräts 3.7. VE.Direct Anschluss Der VE.Direct-Anschluss wird für die Kommunikation mit dem Solarladegerät verwendet. Er lässt sich für verschiedene Zwecke nutzen: • Zum Verbinden mit einem Überwachungsgerät, wie z. B. einem GX-Gerät oder dem GlobalLink. • Zum Verbinden mit der VictronConnect App. •...
- Seite 12 Handbuch des MPPT-Solarladegeräts DC loads Solarladegerät mit direkt an die Batterie angeschlossenem Wechselrichter, der über den Lastausgang gesteuert wird Alternativ kann auch ein BatteryProtect zur Steuerung der Last verwendet werden. Solarladegerätesystem mit Gleichstromlasten, die über einen durch den Lastausgang gesteuerten BatteryProtect direkt an die Batterie angeschlossen sind 3.8.2.
- Seite 13 Handbuch des MPPT-Solarladegeräts Konstantstrom In der Konstantstromphase liefert das Solarladegerät den maximalen Ladestrom, um die Batterien schnell aufzuladen. In dieser Phase steigt die Batteriespannung langsam an. Sobald die Batteriespannung die eingestellte Konstantspannung erreicht hat, stoppt die Konstantstromphase und die Konstantspannungsphase wird eingeleitet. Konstantspannung Während der Konstantspannungsphase schaltet das Solarladegerät in den Konstantspannungsbetrieb.
- Seite 14 Handbuch des MPPT-Solarladegeräts • Spannungskompensation. Die Ladespannung wird erhöht, um einen Spannungsabfall über die Batteriekabel während des Ladens mit hohem Strom auszugleichen. Das Solarladegerät kommuniziert mit dem Smart Battery Sense über Bluetooth mithilfe eines VE.Smart-Netzwerks. Weitere Informationen über das VE.Smart-Netzwerk finden Sie im Handbuch zum VE.Smart Networking.
- Seite 15 Handbuch des MPPT-Solarladegeräts Beispiel für ein Solarladegerät mit MPPT WireBox Seite 11 Eigenschaften...
- Seite 16 Handbuch des MPPT-Solarladegeräts 4. Installation Der Gleichstromeingang (PV) ist nicht vom Batteriestromkreis isoliert. Deshalb gelten die PV-Anlage, die Batterie und der Steuerkreis als gefährlich und sollten Anwendern nicht zugänglich sein. Damit die Batterie richtig temperaturkompensiert aufgeladen werden kann, muss die Umgebungstemperatur des Solarladegeräts und der Batterie innerhalb eines Bereichs von 5 °C (9 °F) liegen.
- Seite 17 Handbuch des MPPT-Solarladegeräts 4.3. PV-Anlage Das Solarladegerät kann mit einer PV-Konfiguration verwendet werden, welche die folgenden beiden Bedingungen erfüllt: • Die maximale PV-Leerspannung darf je nach Modell des Solarladegeräts 75 V oder 100 V nicht überschreiten. • Die PV-Nennspannung sollte mindestens 5 V höher sein als die Batteriespannung. Die PV-Anlage kann aus mono- oder polykristallinen Modulen bestehen.
- Seite 18 Handbuch des MPPT-Solarladegeräts Das Solarladegerät kann sowohl in einem positiv oder negativ geerdeten System installiert werden. Legen Sie eine einzige Erdungsverbindung an, vorzugsweise in der Nähe der Batterie, um Systemprobleme oder Erdungsschleifen zu vermeiden. Gehäuseerdung (nur für das Modell20 A Ein separater Erdungspfad für die Gehäuseerdung ist zulässig, da das Gehäuse vom Plus- und Minuspol isoliert ist.
- Seite 19 Handbuch des MPPT-Solarladegeräts 1. Schließen Sie die Batterie an: Lassen Sie das Solarladegerät die Systemspannung automatisch erkennen (warten Sie 10 Sekunden). 2. Es wird empfohlen, die Systemspannung zu überprüfen: Verwenden Sie VictronConnect oder eine externe Steuerungsanzeige. 3. Schließen Sie die Gleichstromlasten an. 4.
- Seite 20 Handbuch des MPPT-Solarladegeräts Verbinden Sie das Display mithilfe eines VE.Direct-Kabels mit dem Solarladegerät. Seite 16 Installation...
- Seite 21 Fehlerhafte Einstellungen können zu Systemproblemen führen, einschließlich Schäden an den Batterien. Wenden Sie sich im Zweifelsfall an einen erfahrenen Monteur, Händler oder Vertriebspartner von Victron Energy. 5.1.1. Einstellungen über die VictronConnect App Mit der VictronConnect App lassen sich sämtliche Einstellungen des Solarladegeräts ändern und die Firmware kann aktualisiert werden.
- Seite 22 Handbuch des MPPT-Solarladegeräts Für Informationen zu den einzelnen Einstellungen und zur Aktualisierung der Firmware siehe Kapitel Aktualisierung der Firmware [32]. 5.1.2. Einstellungen über die Kurzschlussbrücke Wenn der Algorithmus des Lastausgangs über VictronConnect oder das MPPT Control Display konfiguriert wird, wird die Kurzschlussbrücke nicht verwendet und muss entfernt werden. Die Konfiguration über die Kurzschlussbrücke ist nur dann erforderlich, wenn der Algorithmus des Lastausgangs nicht auf andere Weise konfiguriert werden kann.
- Seite 23 Auswirkungen die Änderung dieser Einstellungen haben wird. Fehlerhafte Einstellungen können zu Systemproblemen führen, einschließlich Schäden an den Batterien. Wenden Sie sich im Zweifelsfall an einen erfahrenen Monteur, Händler oder Vertriebspartner von Victron Energy. 5.2.1. Batterieeinstellungen Batteriespannung Bereits beim ersten Einschalten des Solarladegerätes wird die Batteriespannung automatisch erkannt und die Batteriespannung...
- Seite 24 Handbuch des MPPT-Solarladegeräts Mit dieser Einstellung wird der maximale Ladestrom der Batterie festgelegt. Standardmäßig wird der maximale Ladestrom des Solarladegerätes eingestellt. Mit dieser Einstellung können Sie den Ladestrom reduzieren, z. B. wenn eine kleinere Batteriebank verwendet wird, die einen geringeren Ladestrom erfordert. Ladegerät aktiviert Mit dieser Einstellung wird das Batterieladegerät aktiviert oder deaktiviert.
- Seite 25 Handbuch des MPPT-Solarladegeräts Anpassen des Batterieladealgorithmus In diesem Kapitel wird erklärt, wie Sie einen Batterieladealgorithmus ändern oder benutzerdefinierte Batterievoreinstellungen erstellen, ändern und löschen. Für die Bedeutung aller Parameter des Ladealgorithmus siehe Kapitel Einstellungen für den Batterieladealgorithmus [22]. Nur erfahrene Benutzer sollten benutzerdefinierte Batterieladealgorithmen konfigurieren oder bearbeiten. Ein fehlerhaft definierter Batterieladealgorithmus kann zu Schäden an der Batterie führen oder unsichere Situationen schaffen.
- Seite 26 Handbuch des MPPT-Solarladegeräts • Wählen Sie im Menü „Battery preset“ (Batterievoreinstellung) „Edit presets“ (Voreinstellungen bearbeiten). • Navigieren Sie zu der Batterie, die Sie ändern möchten. Es ist nicht möglich, eine Werksvoreinstellung zu ändern, nur benutzerdefinierte Typen können geändert (oder gelöscht) werden. •...
- Seite 27 Handbuch des MPPT-Solarladegeräts Multiplikator x 2/3 x 1/3 x 1/6 23,8 < Vbatt < 24,2 V < Vbatt < 24 V-System Vbatt < 23,8 Vbatt > 25,2 V 24,2 V 25,2 V 47,6 V < Vbatt < 48,8 V < Vbatt < 48 V-System Vbatt <...
- Seite 28 Handbuch des MPPT-Solarladegeräts • Feste Zeit: Der Zellenausgleich endet, wenn die Zeit erreicht ist, die in der Einstellung „Maximum equalization duration“ (Maximale Ausgleichsdauer) festgelegt wurde. Maximale Ausgleichsdauer Mit dieser Einstellung wird die maximale Dauer des Zellenausgleichs festgelegt. manueller Zellenausgleich Verwenden Sie dies, um einen „einmaligen“ Zellenausgleich durchzuführen. Sobald Sie die Taste „Start now“ (Jetzt starten) betätigen, wird ein einstündiger Zellenausgleichszyklus durchgeführt.
- Seite 29 Handbuch des MPPT-Solarladegeräts Die Einstellung „Low temperature cut-off“ (Abschalten bei niedriger Temperatur) ist standardmäßig deaktiviert. Wenn diese Einstellung aktiviert ist, kann eine Niedrigtemperaturabschaltung eingestellt werden. Die Standardtemperatur beträgt 5 °C. Diese Temperatureinstellung eignet sich für Lithium-Eisenphosphat-Batterien (LFP). Sie sollten sich jedoch immer beim Anbieter der Lithium-Batterie erkundigen, auf welche Temperatur diese eingestellt werden sollte.
- Seite 30 Handbuch des MPPT-Solarladegeräts • Immer aus: Der Lastausgang ist immer ausgeschaltet. • Immer eingeschaltet: Der Lastausgang ist immer eingeschaltet. • User defined algorithm 1 (benutzerdefinierter Algorithmus 1): AUS, wenn Vbatt < Vlow. EIN, wenn Vbatt > Vhigh. • User defined algorithm 2 (benutzerdefinierter Algorithmus 2): AUS, wenn Vbatt <...
- Seite 31 Handbuch des MPPT-Solarladegeräts Steuerung der Straßenbeleuchtung Das Solarladegerät steuert die Straßenbeleuchtung: • Über die Anschlüsse der Lastausgänge. • Über den TX-Port zusammen mit einem digitalen Ausgangskabel VE.Direct TX. Für weitere Details siehe auch das Kapitel Einstellungen des TX-Ports [30]. Der Algorithmus des Straßenbeleuchtung wird immer in Verbindung mit den Einstellungen angewendet, wie sie im Menü...
- Seite 32 Handbuch des MPPT-Solarladegeräts Mit dieser Option wird das Licht bei Sonnenuntergang ein- und bei Sonnenaufgang wieder ausgeschaltet. Bei dieser Option ist es nicht erforderlich, auch eine Aktion bei Sonnenaufgang auszuwählen. Die Option Sonnenaufgangssteuerung wird daher nicht benötigt. Wenn die Dimmungsfunktion aktiviert ist , kann nur ein Dimmungspegel konfiguriert werden, nämlich der Dimmungspegel bei Sonnenuntergang.
- Seite 33 Handbuch des MPPT-Solarladegeräts • 0 = sofortige Reaktion (graduelle Dimmung deaktiviert): Die Einstellung auf 0 ruft eine sofortige Reaktion hervor. Die graduelle Dimmungsoption ist somit praktisch deaktiviert. • 9 = von 0 bis 100 % in 15 Minuten dimmen: Wird die Dimmungs-Geschwindigkeit zum Beispiel auf 9 eingestellt, dann wird die Dimmungs-Geschwindigkeit auf 15 Minuten verlangsamt (9 Sekunden für jeden Prozentpunkt der Dimmung x 100 Prozentpunkte = 900 Sekunden = 15 Minuten.
- Seite 34 Handbuch des MPPT-Solarladegeräts • Dim level (Dimmungsgrad) – es wird die volle Helligkeit wiederhergestellt (100 %). 5.2.4. Einstellungen des TX-Ports Mit dem VE.Direct-TX-Anschluss kann ein Signal an ein externes Gerät gesendet werden. Zum Beispiel, um ein PWM-Signal zur Dimmung einer Straßenbeleuchtung zu senden. Beachten Sie, dass bei einer Änderung der Standardeinstellung während der Verwendung einer Kurzschlussbrücke [18] die Kurzschlussbrücke entfernt werden muss und stattdessen der Algorithmus des...
- Seite 35 Diese Einstellung ermöglicht die Last-Ausgangs-Ein-Aus-Steuerung: - Über RX-Pin 0 V wird der Lastausgang ausgeschaltet. - Über RX-Pin +5 V wird der Lastausgang eingeschaltet. Weiterführende Informationen über den VE.Direct-Anschluss finden Sie im Whitepaper Datenkommunikation mit Victron Energy Produkten. Seite 31 Konfiguration und Einstellungen...
- Seite 36 Handbuch des MPPT-Solarladegeräts 5.3. Aktualisierung der Firmware Die Firmware kann mit der VictronConnect App überprüft und aktualisiert werden. VictronConnect fordert Sie möglicherweise beim ersten Verbindungsaufbau auf, die Firmware zu aktualisieren. Lassen Sie es in diesem Fall ein Firmware-Update durchführen. Sollte die Aktualisierung nicht automatisch durchgeführt worden sein, prüfen Sie mit dem folgenden Verfahren, ob die Firmware bereits auf dem neuesten Stand ist: •...
- Seite 37 Handbuch des MPPT-Solarladegeräts 5.5. VE.Smart-Networking Mit dem VE.Smart-Networking können verschiedene Produkte, die an dasselbe Netzwerk angeschlossen sind, Daten über Bluetooth austauschen. Es wurde speziell für kleinere Systeme entwickelt, in denen kein GX-Gerät installiert ist. Wenn dieses Produkt Teil eines VE.Smart-Netzwerks ist, kann es Daten empfangen oder mit den folgenden Geräten kommunizieren: •...
- Seite 38 Handbuch des MPPT-Solarladegeräts 5.5.1. Einrichtung des VE.Smart-Netzwerks Hinweise zum VE.Smart-Netzwerkdesign: Es kann nur ein Gerät im Netzwerk vorhanden sein, das die Batteriespannung und/oder die Temperatur der Batterie überträgt. Es ist nicht möglich, einen Batteriewächter zusammen mit einem Smart Battery Sense oder mit mehreren dieser Geräte zu verwenden.
- Seite 39 Handbuch des MPPT-Solarladegeräts Wenn Sie überprüfen möchten, ob ein einzelnes Gerät mit dem Netzwerk kommuniziert, klicken Sie im Hauptbildschirm auf das VE.Smart-Symbol neben dem Solarregler. Es öffnet sich ein Pop-up-Fenster, in dem der Verbindungsstatus und die gemeinsamen Parameter angezeigt werden. Pop-up-Fenster des VE.Smart-Netzwerks Wenn Sie überprüfen möchten, ob alle Geräte aktiv mit demselben VE.Smart-Netzwerk kommunizieren, navigieren Sie zur Einstellungsseite eines der vernetzten Geräte und klicken Sie auf „VE.Smart networking“...
- Seite 40 Handbuch des MPPT-Solarladegeräts 6. Betrieb 6.1. Start Das Solarladegerät schaltet sich ein, sobald es an eine Batterie und/oder an ein Solarmodul angeschlossen ist. Sobald das Solarladegerät eingeschaltet ist, kann es über den VE.Direct-Anschluss und Bluetooth Daten senden und empfangen. Die Daten des Solarladegeräts können ausgelesen werden und mit VictronConnect oder dem optionalen Display können Einstellungen vorgenommen werden.
- Seite 41 Handbuch des MPPT-Solarladegeräts • Batterie wird vor Beginn des Solarladens geladen oder entladen: Die automatische Konstantspannungszeit basiert auf der Startbatteriespannung (siehe Tabelle). Diese Schätzung der Konstantspannungszeit kann falsch sein, wenn eine zusätzliche Ladequelle (z.B. Lichtmaschine) oder Last auf den Batterien vorhanden ist.
- Seite 42 Handbuch des MPPT-Solarladegeräts Führen Sie die folgenden Schritte in der beschriebenen Reihenfolge aus, um das Solarladegerät auszuschalten: 1. Trennen Sie die PV-Versorgung des Solarladegeräts, indem Sie die PV-Versorgung ausschalten oder die externe(n) Sicherung(en) oder Stromkreisunterbrecher entfernen. 2. Trennen Sie die Batterieversorgung des Solarladegeräts, indem Sie die Batterieversorgung ausschalten oder die externe(n) Sicherung(en) oder Stromkreisunterbrecher entfernen.
- Seite 43 Handbuch des MPPT-Solarladegeräts 7. Überwachung Dieses Kapitel beschreibt die verschiedenen Überwachungsmethoden und wie Sie für jede Methode auf Live-Daten, Verlaufsdaten und Fehler zugreifen können. 7.1. LED-Anzeigen Das Solarladegerät verfügt über drei LEDs zur Anzeige des Betriebsstatus: eine blaue, eine grüne und eine gelbe LED. Diese LEDs zeigen jeweils die Ladestufen Konstantstromphase, Konstantspannungsphase und Ladeerhaltungsphase an, dienen aber auch zur Anzeige anderer Ladesituationen und Fehlersituationen.
- Seite 44 Handbuch des MPPT-Solarladegeräts Für die neuesten und aktuellsten Informationen über die Blinkcodes konsultieren Sie die Victron Toolkit-App. Die-App ist sowohl für Apple- als auch für Android-Geräte verfügbar. Die App kann in den jeweiligen App-Stores heruntergeladen werden. Alternativ können Sie auch die Download-Links auf unserer Seite für Software-Downloads verwenden..
- Seite 45 Handbuch des MPPT-Solarladegeräts • Das Solarmessgerät zeigt die Solarleistung im Verhältnis zur maximalen Ausgangsleistung, die das Solarladegerät bei der eingestellten Batteriespannung erzeugen kann, und zeigt den dynamischen Echtzeitwert der Ausgangsleistung der Solaranlage • Die an den Solaranschlüssen des Solarladegeräts gemessene Solarspannung. •...
- Seite 46 Handbuch des MPPT-Solarladegeräts Klicken Sie zum Umschalten zwischen Hoch- und Querformatdarstellung auf das unterteilte quadratische Symbol oder auf oben links auf dem Bildschirm. Das Tagesprotokoll zeigt Folgendes an: • Solar yield: Die an diesem Tag umgewandelte Energie (Wh). • Solar Pmax: Die maximale während des Tages aufgezeichnete Leistung (W). •...
- Seite 47 Handbuch des MPPT-Solarladegeräts Ein aktiver Fehler und ein historischer Fehler. 7.4. Überwachung über ein GX-Gerät und das VRM Wenn das Solarladegerät an ein GX-Gerät angeschlossen ist, kann über das GX-Gerät auf alle seine Daten zugegriffen werden. Das GX-Gerät benachrichtigt Sie auch bei Warnmeldungen oder Fehlern des Solarladegeräts. Weitere Informationen finden Sie im Handbuch des GX-Geräts.
- Seite 48 Wenn das Problem weiterhin besteht oder technische Unterstützung erforderlich ist, wenden Sie sich an die Verkaufsstelle – den Victron Energy-Händler oder Vertriebspartner. Wenn Sie sich nicht sicher sind, an wen Sie sich wenden sollen, oder nicht wissen, wo Sie das Produkt kaufen können, besuchen Sie die Website des Supports von Victron Energy, um sich beraten zu lassen.
- Seite 49 Handbuch des MPPT-Solarladegeräts Vorgehensweise zur Fehlerbehebung bei nicht reagierenden Solarladegeräten • Messen Sie die Spannung zwischen den positiven und negativen Klemmen des Solarladegeräts. • Messen Sie die Spannung zwischen den positiven und negativen PV-Klemmen des Solarladegeräts. Schritt WARNHINWEIS: Bestimmte Modelle von Solarladegeräten können PV-Spannungen von bis zu 250 VDC aufweisen.
- Seite 50 Handbuch des MPPT-Solarladegeräts VictronConnect-App – Warum ist das Ladegerät aus? 8.3.1. PV-Spannung zu niedrig Das Solarladegerät beginnt mit dem Ladevorgang, wenn die PV-Spannung 5 V höher liegt als die Batteriespannung. Sobald der Ladevorgang begonnen hat, muss die PV-Spannung zum Fortsetzen des Ladevorgangs konstant 1 V höher liegen als die Batteriespannung.
- Seite 51 Handbuch des MPPT-Solarladegeräts Überprüfung der PV- und Batteriespannung Schritt Vergleichen Sie beide Spannungen. Denken Sie daran, dass die PV-Spannung 5 V höher sein muss als die Batteriespannung, damit der Ladevorgang gestartet werden kann. Mögliche Gründe, warum die Solarspannung zu niedrig sein könnte: •...
- Seite 52 Handbuch des MPPT-Solarladegeräts Funktionsprüfung des VE.Direct RX-Anschlusses Schritt Überprüfen Sie, ob der RX-Anschluss richtig konfiguriert wurde. Für weitere Informationen siehe das Kapitel Einstellungen des RX-Ports [31] und die Dokumentation des VE.Direct-Protokolls. Schritt Bei Verwendung eines nicht invertierenden VE.Direct-Kabels zum ferngesteuerten Ein-/Ausschalten ist zu prüfen, ob es in einwandfreiem Zustand ist.
- Seite 53 Handbuch des MPPT-Solarladegeräts Die VictronConnect-App zeigt einen Ladestrom von beinahe Null an. 8.5.1. Batterie voll Sobald die Batterie vollständig geladen ist, schaltet das Solarladegerät den Ladestrom ab oder reduziert ihn erheblich. Dies wird besonders deutlich, wenn Gleichstromlasten keinen Strom von der Batterie beziehen. Es ist wichtig zu wissen, dass dieses Verhalten normal ist und keinen Fehler darstellt.
- Seite 54 Handbuch des MPPT-Solarladegeräts Überprüfung der Batteriespannung Verwenden Sie die VictronConnect App, ein angeschlossenes Display oder ein GX-Gerät, um die Batteriespannung des Solarladegeräts abzulesen. Alternativ können Sie die Batteriespannung an den Klemmen des Solarladegeräts auch mit einem Multimeter messen. Schritt Verwenden Sie ein Multimeter, um die Spannung an den Batterieklemmen zu messen. Schritt Schritt Vergleichen Sie die beiden Spannungswerte.
- Seite 55 Handbuch des MPPT-Solarladegeräts Beachten Sie, dass ein rotes Kabel oder ein Kabel mit positiver Kennzeichnung nicht unbedingt bedeutet, dass das Kabel tatsächlich ein positives Kabel ist. Bei der Installation des Solarladegeräts könnte ein Verdrahtungs- oder Beschriftungsfehler gemacht worden sein. Überprüfen Sie stets die Batteriepolarität, bevor Sie die Batteriekabel wieder an das Solarladegerät anschließen.
- Seite 56 Handbuch des MPPT-Solarladegeräts VictronConnect-App mit Anzeige von Batteriespannung (System), Ladestrom und Ladespannungseinstellungen. 8.5.6. PV-Spannung zu hoch Die PV-Spannung sollte immer innerhalb der maximalen Nenngrenze des Solarladegerätes liegen, wie sie in der Produktbezeichnung, dem Typenschild und Technische Angaben [67] angegeben ist. Das Solarladegerät kann je nach Höhe der PV-Spannung beschädigt werden, und es ist wichtig zu wissen, dass solche Schäden von der Gewährleistung ausgenommen sind.
- Seite 57 Handbuch des MPPT-Solarladegeräts Achten Sie auf diese Indikatoren, um eine umgekehrte PV-Spannung zu erkennen: • Die Batterie wird nicht geladen, der Ladestrom bleibt bei Null. • Übermäßige Wärmeentwicklung durch das Solarladegerät. • Die PV-Spannung beträgt Null oder geht gegen Null. Verwenden Sie zur Überprüfung ein Multimeter, um sicherzustellen, dass das positive PV-Kabel korrekt an die positive PV- Klemme und das negative Kabel an die negative PV-Klemme angeschlossen ist.
- Seite 58 Handbuch des MPPT-Solarladegeräts • Zu hohe Gleichstromlast. • Probleme mit der PV-Anlage, die zu einer geringeren Leistung führen. • Das Solarladegerät erreicht nicht die volle Leistung. Siehe dazu das Kapitel Solarladegerät erzielt nicht die maximale Leistung [57]. Bitte beachten Sie, dass diese Informationen nicht für ein ESS-System gelten. Ein ESS-System befindet sich fortlaufend in der Konstantstromladephase, während es an das Netz angeschlossen ist.
- Seite 59 Handbuch des MPPT-Solarladegeräts Spannungsabfallprüfung im Batteriekabel Schritt Achten Sie darauf, dass das Ladegerät mit vollem Strom geladen wird, am besten morgens. Verwenden Sie die VictronConnect App, um den Ausgangsstrom zu bestätigen. Messen Sie die Spannung an den Batterieklemmen des Solarladegeräts mithilfe der VictronConnect-App oder eines Multimeters.
- Seite 60 Handbuch des MPPT-Solarladegeräts Wenn das Solarladegerät beispielsweise in der Nähe eines sonnenbeschienenen Fensters platziert wird, während die Batterien auf einem kalten Betonboden im Schatten stehen, kann dieser Temperaturunterschied den Ladevorgang beeinträchtigen. Um eine optimale Leistung zu gewährleisten, stellen Sie immer sicher, dass die Umgebungsbedingungen sowohl für das Solarladegerät als auch für die Batterie gleich sind.
- Seite 61 Handbuch des MPPT-Solarladegeräts Um dies zu beheben, tauschen Sie die Batterie aus. Bei einem Mehrbatteriesystem ersetzen Sie die gesamte Batteriebank. Es ist nicht zu empfehlen, Batterien unterschiedlichen Alters in einer Batteriebank zu vermischen. Es ist immer schwer zu sagen, was genau mit einer Batterie im Laufe ihrer Nutzung passiert. Das Solarladegerät speichert 30 Tage lang die Batteriespannung.
- Seite 62 Handbuch des MPPT-Solarladegeräts 8.8.1. PV-Ertrag geringer als erwartet Wenn der PV-Ertrag nicht den Erwartungen entspricht, überprüfen Sie zunächst den Verlauf des Solarladegeräts in der VictronConnect App. Überprüfen Sie die maximale Gesamtleistung (Pmax) pro Tag und vergleichen Sie sie mit der Leistung der Anlage.
- Seite 63 Handbuch des MPPT-Solarladegeräts Beispiel für Unterschiede in der Ausgangsleistung bei verschiedenen Batteriespannungen 8.8.3. Temperatur über 40 °C Das Solarladegerät funktioniert bis zu 60 °C, wobei die maximale Leistung bis zu 40°C beibehalten wird. Bei mehr als 40 °C wird die Leistung gedrosselt und die Ausgangsleistung reduziert. Um eine effiziente Leistung zu erzielen, sollten Sie auf die Montageanordnung des Solarladegeräts achten.
- Seite 64 VictronConnect. • Falls die Kurzschlussbrücke fehlt, konfigurieren Sie den Lastausgang über VictronConnect. • Wenn Sie eine neue Kurzschlussbrücke benötigen, wenden Sie sich an Ihren Victron Energy-Händler. Problem mit dem Steckverbinder des Kabels oder dem Datenanschluss • Verwenden Sie ein anderes VE.Direct-Kabel, um zu prüfen, ob die Kommunikation hergestellt wurde.
- Seite 65 Handbuch des MPPT-Solarladegeräts Probleme mit der VE.Direct-Kommunikation • Verbinden Sie das Solarladegerät mit einem GX-Gerät, um die VE.Direct-Kommunikation zu überprüfen. • Überprüfen Sie, ob das Solarladegerät in der GX-Geräteliste erscheint. • Wenn es nicht in der Liste auftaucht, setzen Sie die TX-Anschlussfunktion in VictronConnect auf „Normale Kommunikation“. Probleme mit dem VE.Direct TX-Anschluss •...
- Seite 66 Handbuch des MPPT-Solarladegeräts • Die Last hat einen hohen Einschaltstrom Einige Lasten mit hohem Einschaltstrom sind am besten direkt an die Batterie angeschlossen. In solchen Fällen steuert der Lastausgang den Wechselrichter über ein Kabel zum ferngesteuerten Ein-/Ausschalten. Für weitere Informationen siehe Kapitel Physischer Lastausgang [7].
- Seite 67 Handbuch des MPPT-Solarladegeräts beschädigen, was nicht durch die Gewährleistung abgedeckt ist. Verwenden Sie stattdessen ein spezielles DC-DC-Ladegerät oder einen DC-DC-Konverter. Auf unserer Produktseite zum DC-DC-Konverter finden Sie eine umfassende Produktpalette. Verwenden Sie das Solarladegerät auch nicht als Stromquelle ohne angeschlossene Batterien. Obwohl dieser Vorgang dem Solarladegerät nicht schadet, kann es sein, dass es nicht alle Arten von Lasten unterstützt.
- Seite 68 Handbuch des MPPT-Solarladegeräts 8.12. Fehlercode-Übersicht Die Fehlercodes in den folgenden Unterkapiteln werden möglicherweise in der VictronConnect App, auf einem ferngesteuerten Display oder einem angeschlossenen GX-Gerät angezeigt. Die aktuellste Fehlerübersicht finden Sie unter diesem Link: https:// www.victronenergy.com/live/mppt-error-codes. Darüber hinaus verwendet das Solarladegerät spezifische LED-Anzeigen, um bestimmte Fehler anzuzeigen. Eine Übersicht über diese LED-Codes finden Sie in der Victron Toolkit-App.
- Seite 69 Handbuch des MPPT-Solarladegeräts 8.12.7. Fehler 26 - Anschluss überhitzt Überhitzte Stromklemmen, überprüfen Sie die Verkabelung, einschließlich des Typs der Verkabelung und der Art der Litzen und/oder schrauben Sie sie ggf. fest. Dieser Fehler wird automatisch zurückgesetzt. 8.12.8. Fehler 28 - Endstufenproblem Dieser Fehler wird nicht automatisch zurückgesetzt.
- Seite 70 Handbuch des MPPT-Solarladegeräts • Fehler 84 bis 87: Trennen Sie zunächst die Solarpaneele und die Batterie ab. Warten Sie 3 Minuten, schließen Sie dann zuerst die Batterie und dann die Paneele wieder an. • Sollte der Fehler weiterhin bestehen, ist das Solarladegerät vermutlich defekt. 8.12.12.
- Seite 71 Handbuch des MPPT-Solarladegeräts 9. Technische Angaben 9.1. Technische Daten 75/10, 75/15, 100/15 und 100/20 MPPT 75/10 MPPT 75/15 MPPT 100/15 MPPT 100/20 Batteriespannung (automatische 12 V, 24 V oder 12 V oder 24 V Auswahl) 48 V Maximaler Batteriestrom 10 A 15 A 15 A 20 A...
- Seite 72 9.2. Maßzeichnungen 9.2.1. Maße 75/10 und 75/15 Dimension Drawing - MPPT 75/10 - 75-15 SCC010010050R BlueSolar MPPT 75/10 Retail SCC010015050R BlueSolar MPPT 75/15 Retail SCC075010060R SmartSolar MPPT 75/10 Retail SCC075015060R SmartSolar MPPT 75/15 Retail 4(4x) 84.1 99.7 98.8 38.2 112.9...
- Seite 73 Handbuch des MPPT-Solarladegeräts 9.2.2. Maße 100/15 Dimension Drawing - MPPT 100/15 SCC110015060R SmartSolar MPPT 100/15 Retail SCC010015200R BlueSolar MPPT 100/15 Retail R2(4x) 100.7 84.1 98.8 46.9 113.9 Dimensions in mm 9.2.3. Maße 100/20 Dimension Drawing - SmartSolar charge controller SCC110020160R SmartSolar MPPT 100/20_48V Retail SCC110020060R SmartSolar MPPT 100/20 Retail...
