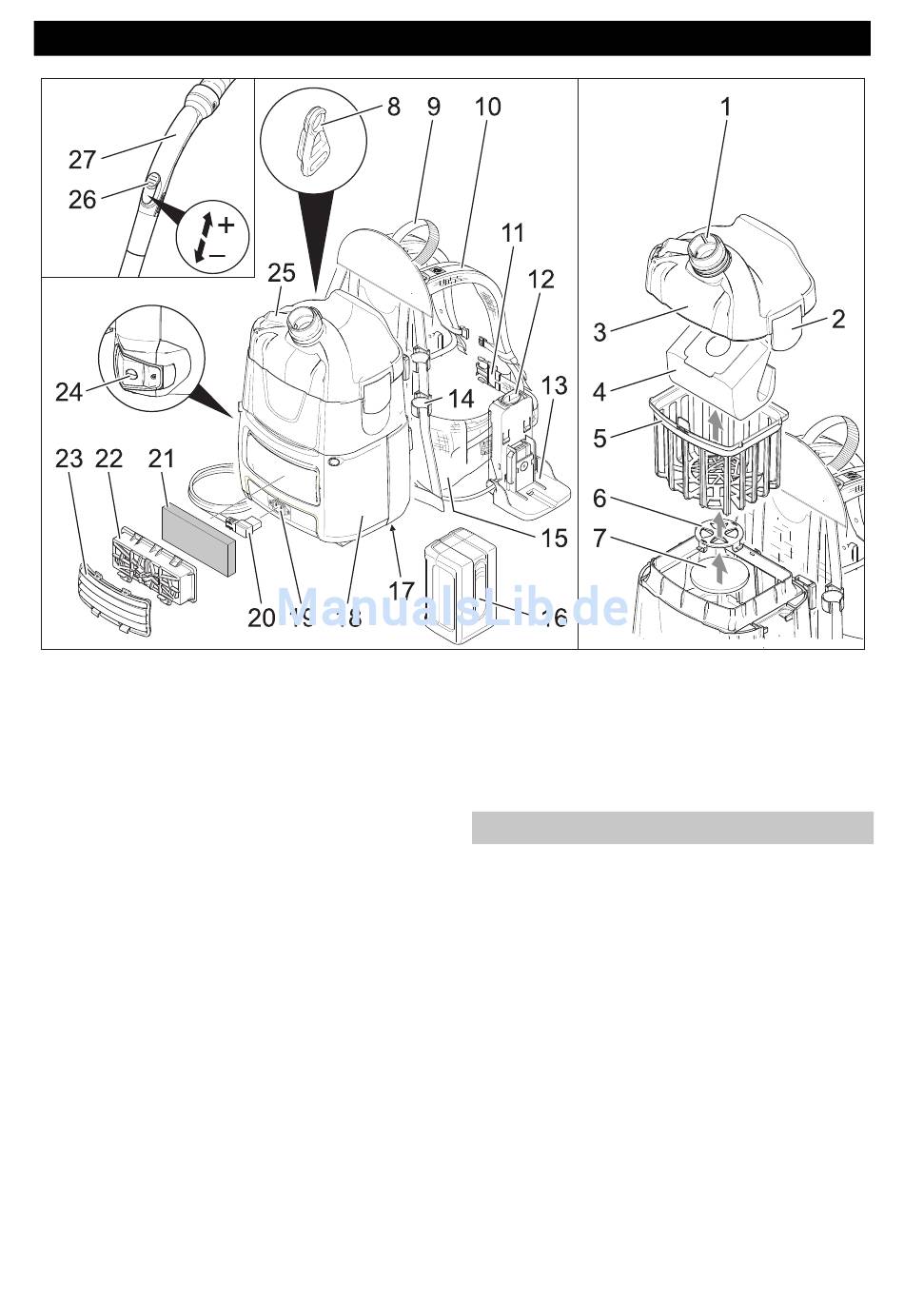

Laitteen Osat - Kärcher BV 5/1 Bp Originalbetriebsanleitung

1 Imukaulus (ulkopuolella)
2 Suodattimen kannen lukitus
3 Suodattimen kansi
4 Kuitumattosuodatinpussi
5 Pääsuodatinkori
6 Moottorinsuojasuodattimen suojaristik-
ko
7 Moottorin suojasuodatin
8 Verkkokaapelin vedonpoistohaka
9 Käsikahva
10 Olkahihnat, kiristimet keskellä ja hihno-
jen yläpäissä
11 Vyötäröhihna
12 Akkutelineen lukitus
13 Akkuteline
14 Imuletkunpidin
15 Selkäpehmuste
16 Akku
17 Tyyppikilpi
18 Kotelo
19 Verkkokaapelin pistorasia
20 Verkkokaapeli
21 Poistoilmansuodatin
22 Suodatinkotelo
94

Laitteen osat

23 Peite
24 Pääkytkin
25 Koukku verkkojohta varten (esiinkään-
nettävä)
26 Imuvoimasäädin (portaaton)
27 Kahva
– Puhdistusprosessin käyttöelimet ovat
keltaisia.
– Huollon ja servicen käyttöelimet ovat
vaaleanharmaat.
– 3
FI
Väritunnukset
