Lo100

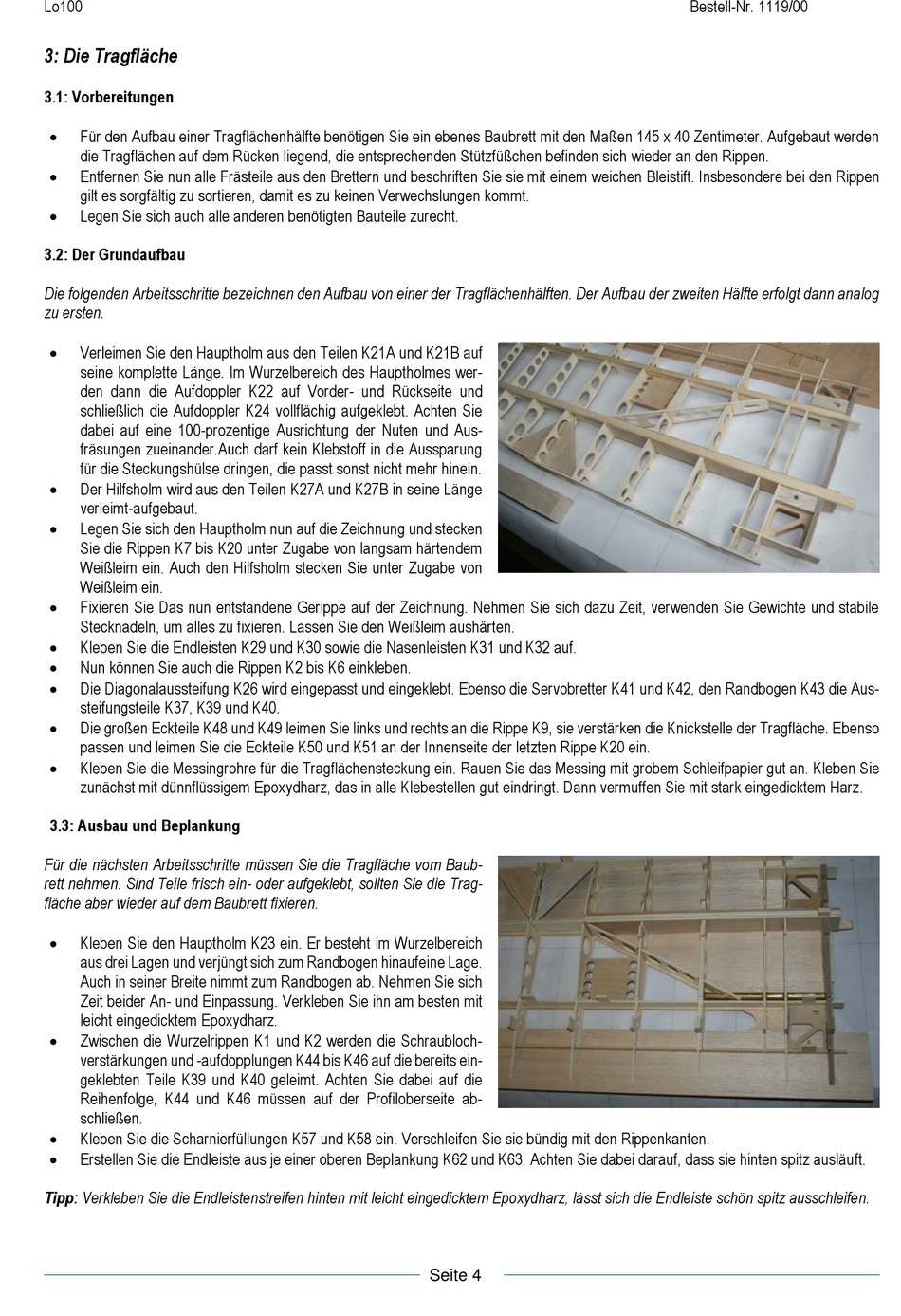

3: Die Tragfläche
3.1: Vorbereitungen
Für den Aufbau einer Tragflächenhälfte benötigen Sie ein ebenes Baubrett mit den Maßen 145 x 40 Zentimeter. Aufgebaut werden
die Tragflächen auf dem Rücken liegend, die entsprechenden Stützfüßchen befinden sich wieder an den Rippen.
Entfernen Sie nun alle Frästeile aus den Brettern und beschriften Sie sie mit einem weichen Bleistift. Insbesondere bei den Rippen
gilt es sorgfältig zu sortieren, damit es zu keinen Verwechslungen kommt.
Legen Sie sich auch alle anderen benötigten Bauteile zurecht.
3.2: Der Grundaufbau
Die folgenden Arbeitsschritte bezeichnen den Aufbau von einer der Tragflächenhälften. Der Aufbau der zweiten Hälfte erfolgt dann analog
zu ersten.
Verleimen Sie den Hauptholm aus den Teilen K21A und K21B auf
seine komplette Länge. Im Wurzelbereich des Hauptholmes wer-
den dann die Aufdoppler K22 auf Vorder- und Rückseite und
schließlich die Aufdoppler K24 vollflächig aufgeklebt. Achten Sie
dabei auf eine 100-prozentige Ausrichtung der Nuten und Aus-
fräsungen zueinander.Auch darf kein Klebstoff in die Aussparung
für die Steckungshülse dringen, die passt sonst nicht mehr hinein.
Der Hilfsholm wird aus den Teilen K27A und K27B in seine Länge
verleimt-aufgebaut.
Legen Sie sich den Hauptholm nun auf die Zeichnung und stecken
Sie die Rippen K7 bis K20 unter Zugabe von langsam härtendem
Weißleim ein. Auch den Hilfsholm stecken Sie unter Zugabe von
Weißleim ein.
Fixieren Sie Das nun entstandene Gerippe auf der Zeichnung. Nehmen Sie sich dazu Zeit, verwenden Sie Gewichte und stabile
Stecknadeln, um alles zu fixieren. Lassen Sie den Weißleim aushärten.
Kleben Sie die Endleisten K29 und K30 sowie die Nasenleisten K31 und K32 auf.
Nun können Sie auch die Rippen K2 bis K6 einkleben.
Die Diagonalaussteifung K26 wird eingepasst und eingeklebt. Ebenso die Servobretter K41 und K42, den Randbogen K43 die Aus-
steifungsteile K37, K39 und K40.
Die großen Eckteile K48 und K49 leimen Sie links und rechts an die Rippe K9, sie verstärken die Knickstelle der Tragfläche. Ebenso
passen und leimen Sie die Eckteile K50 und K51 an der Innenseite der letzten Rippe K20 ein.
Kleben Sie die Messingrohre für die Tragflächensteckung ein. Rauen Sie das Messing mit grobem Schleifpapier gut an. Kleben Sie
zunächst mit dünnflüssigem Epoxydharz, das in alle Klebestellen gut eindringt. Dann vermuffen Sie mit stark eingedicktem Harz.
3.3: Ausbau und Beplankung
Für die nächsten Arbeitsschritte müssen Sie die Tragfläche vom Baub-
rett nehmen. Sind Teile frisch ein- oder aufgeklebt, sollten Sie die Trag-
fläche aber wieder auf dem Baubrett fixieren.
Kleben Sie den Hauptholm K23 ein. Er besteht im Wurzelbereich
aus drei Lagen und verjüngt sich zum Randbogen hinaufeine Lage.
Auch in seiner Breite nimmt zum Randbogen ab. Nehmen Sie sich
Zeit beider An- und Einpassung. Verkleben Sie ihn am besten mit
leicht eingedicktem Epoxydharz.
Zwischen die Wurzelrippen K1 und K2 werden die Schraubloch-
verstärkungen und -aufdopplungen K44 bis K46 auf die bereits ein-
geklebten Teile K39 und K40 geleimt. Achten Sie dabei auf die
Reihenfolge, K44 und K46 müssen auf der Profiloberseite ab-
schließen.
Kleben Sie die Scharnierfüllungen K57 und K58 ein. Verschleifen Sie sie bündig mit den Rippenkanten.
Erstellen Sie die Endleiste aus je einer oberen Beplankung K62 und K63. Achten Sie dabei darauf, dass sie hinten spitz ausläuft.
Tipp: Verkleben Sie die Endleistenstreifen hinten mit leicht eingedicktem Epoxydharz, lässt sich die Endleiste schön spitz ausschleifen.
Seite 4
Bestell-Nr. 1119/00
