Bauanleitung

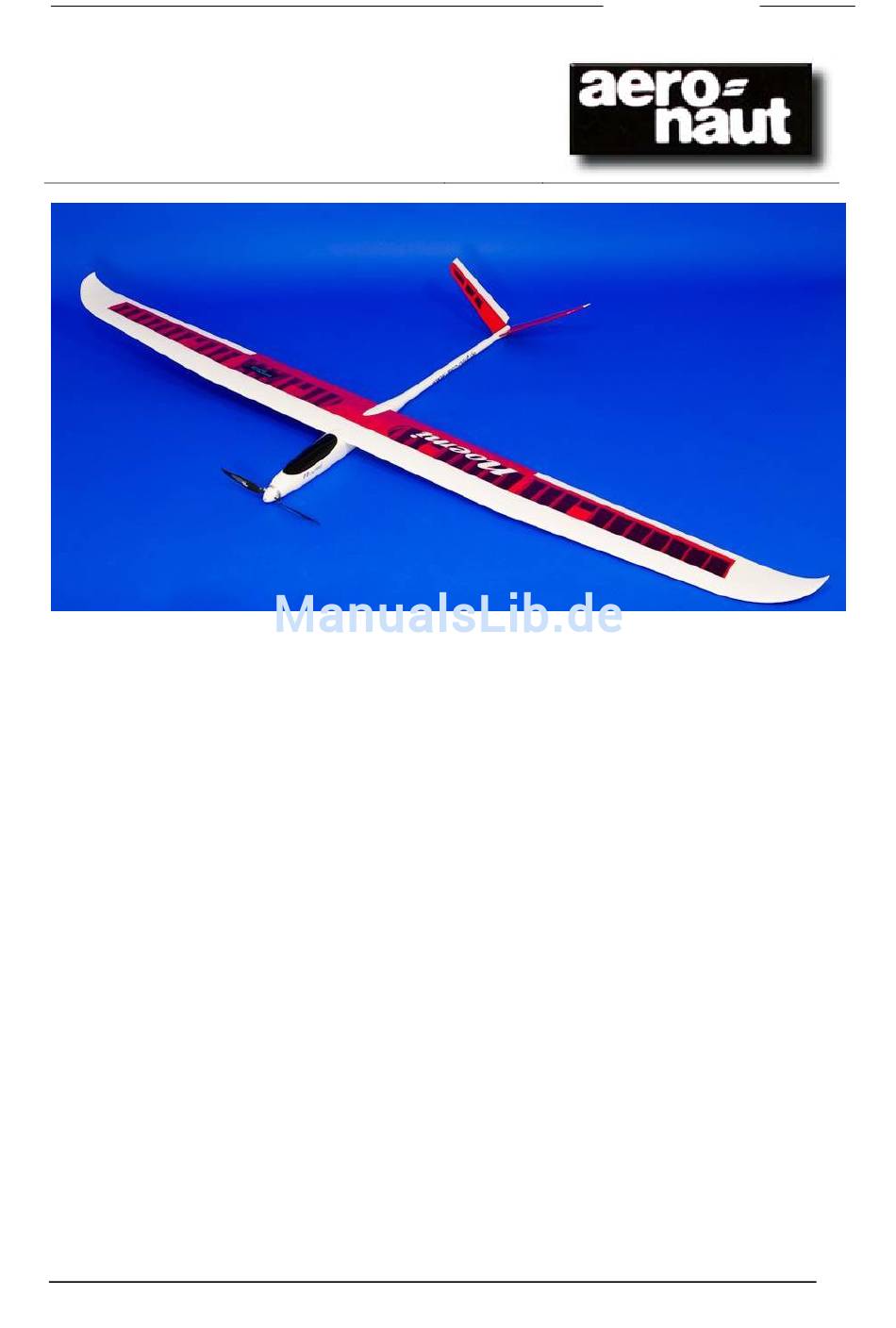

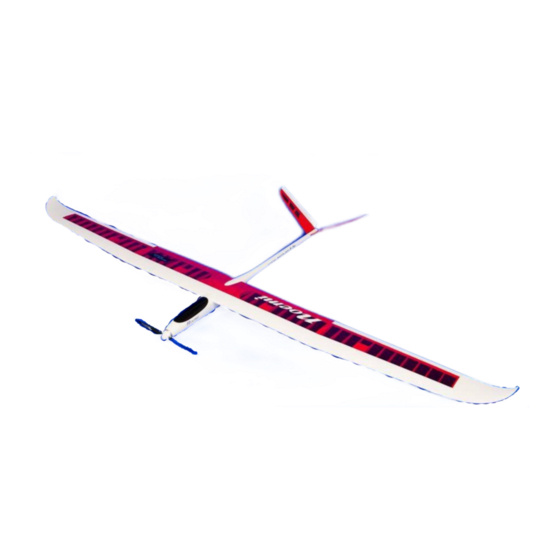

RC-Flugmodell Noemi
Best.-Nr. 1309/00
„Noemi" ist ein Hochleistungs-Thermiksegler mit Elektroantrieb. Das niedrige Fluggewicht und die
aerodynamikoptimierten Randbögen an der Tragfläche garantieren dem Modell ausgezeichnete Flug-
eigenschaften mit einer großen Geschwindigkeitsbreite sowie geringe Sinkgeschwindigkeit. Auch ist
das Modell hervorragend für die ersten Erfahrungen mit Querrudern am Elektro-Segelflugmodell.
Technische Daten:
Bauanleitung Noemi
Spannweite
Länge
Tragflächeninhalt
Abfluggewicht
Flächenbelastung
RC-Funktionen:
Noemi
ca. 2.500 mm
ca. 1.270 mm
ca. 53,5 dm²
ca. 1,2-1,5 kg
ca. 22,5-28 g/dm²
Querruder, Höhenruder
Seitenruder, Wölbklappen
Motorregelung
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für aero-naut Noemi
Inhaltszusammenfassung für aero-naut Noemi
- Seite 1 Bauanleitung RC-Flugmodell Noemi Best.-Nr. 1309/00 „Noemi“ ist ein Hochleistungs-Thermiksegler mit Elektroantrieb. Das niedrige Fluggewicht und die aerodynamikoptimierten Randbögen an der Tragfläche garantieren dem Modell ausgezeichnete Flug- eigenschaften mit einer großen Geschwindigkeitsbreite sowie geringe Sinkgeschwindigkeit. Auch ist das Modell hervorragend für die ersten Erfahrungen mit Querrudern am Elektro-Segelflugmodell.
-
Seite 2: Erforderliches Zubehör
6 Servos (jeweils 9-13 mm) Empfänger (mind. 5-Kanal) Empfohlener Antrieb Motor: Actro CL6 (Nr. 7001/06) Actro C8 (Nr. 7002/38) Regler: Actronic 45 BEC (Nr. 7002/51) Akku: 3s-Lipo/LiIon Klappluftschraube: CAMcarbon 13x8“ (Nr. 7234/57) Bauanleitung Noemi... - Seite 3 Die niedrigen Ruderhörner kommen in die Querruder, die Bohrung zum Anschluss der Anlenkung muss sich genau über der Drehachse befinden.die Querruder – genau zum Servoarm fluchtend. Die höheren Ruderhörner werden in die Wölbklappen eingeklebt, wie schon bei den Querrudern zuvor. Bauanleitung Noemi...
- Seite 4 Für die Anlenkung der Leitwerksruder kleben Sie die Bowdenzüge mit den aufgeklebten Spanten in den Rumpf ein. Schieben Sie die ganze Einheit so weit wie möglich in den Rumpf. Am Rumpfende muss sich die Leiste mit den Röhrchen auf dem Rumpfboden befinden. Bauanleitung Noemi...
- Seite 5 Orientieren Sie sich für die Ausrichtung an der Rumpfvorderkante. In jedem Fall muss die Motorwelle leicht nach unten (ca. 2°) und einen Hauch nach Rechts (in Flugrichtung gesehen; ca. 1°) zeigen. Ist der Kleber ausgehärtet, schieben Sie den Bauanleitung Noemi...
-
Seite 6: Abschließende Arbeiten
Landen Sie immer gegen Wind. Lassen Sie das Modell im Geradeausflug flach in Richtung Boden segeln. Erst kurz vorm Bodenkontakt ziehen Sie am Höhenruder. Nehmen Sie in Bodennähe kei- ne starken Korrekturen mehr mit dem Seitenruder vor! Bauanleitung Noemi... -
Seite 7: Sicherheits- Und Gefahrenhinweise
Erstellen und Betrieb des Modells genauestens zu beachten. Ein Teil der Bauanleitung enthält auch den Nach- weis für den sicheren Betrieb. Das Modell ist in keinem Fall ein Spielzeug für Kinder. aero-naut Modellbau GmbH & Co KG, Stuttgarter Strasse 18-22, 72766 Reutlingen, www.aero-naut.de Bauanleitung Noemi...
